Laboratorieventilation – stinkskabe, procesudsug og sikkert luftskifte
Hvad er laboratorieventilation? Det er det system, der beskytter personalet mod farlige dampe, gasser og partikler ved at fjerne forureningen ved kilden – typisk gennem stinkskabe, punktudsug og styret luftskifte. Vilea er et dansk ventilationsfirma, der projekterer, installerer og servicerer laboratorieventilation til laboratorier, medico-, uddannelses- og procesvirksomheder – dokumenteret iht. DS/EN 14175 og Arbejdstilsynets krav.
Oplever du disse problemer?
Laboratorieventilation er et samlet arbejdsmiljø- og sikkerhedsanlæg, der kombinerer procesventilation (udsug ved kilden) og rumventilation (grundluftskifte), så farlige stoffer holdes væk fra åndedrætszonen. Kernen er ofte stinkskabe (fume cupboards / fume hoods), der indkapsler kemiske processer og suger dampe direkte ud, suppleret af punktudsug ved lokale kilder. Til forskel fra almindelig komfortventilation skal laboratorieventilation aktivt beskytte brugeren mod eksponering – og effekten skal kunne dokumenteres med målinger. Vilea er et dansk ventilationsfirma, der projekterer, installerer og servicerer laboratorieventilation i hele landet.
Hvad er laboratorieventilation?
Laboratorieventilation er et arbejdsmiljøanlæg, der aktivt beskytter brugeren mod eksponering – ikke bare et komfortanlæg. Nedenfor gennemgår vi de konkrete løsninger, laboratorieventilation bygges op af i praksis, hvornår hver løsning vælges, og hvordan Vilea hjælper med at projektere og drifte dem.
- Procesventilation: udsug ved kilden, så farlige stoffer holdes væk fra åndedrætszonen.
- Rumventilation: grundluftskifte, der sikrer den samlede luftmængde i lokalet.
- Stinkskabe og punktudsug: kernen er ofte stinkskabe, der indkapsler kemiske processer og suger dampe direkte ud, suppleret af punktudsug ved lokale kilder.
- Dokumenteret effekt: til forskel fra almindelig komfortventilation skal beskyttelsen mod eksponering kunne dokumenteres med målinger.

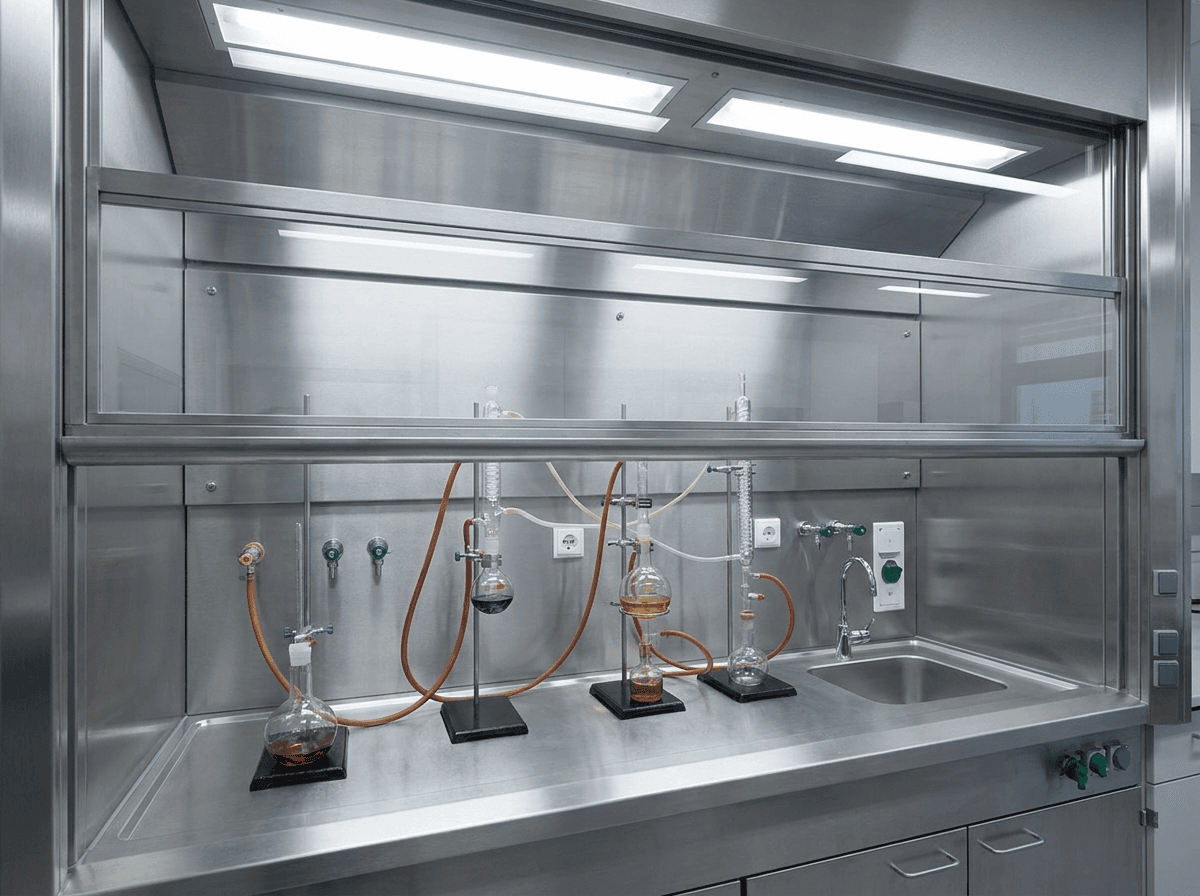

Stinkskabe (fume cupboards) – den primære løsning
Stinkskabet er det vigtigste enkeltelement i de fleste laboratorier, fordi det indkapsler processen og suger dampe væk fra brugeren. Luft trækkes ind gennem hejseruden (frontåbningen) og videre ud af bygningen, så dampe føres væk fra åndedrætszonen. De to hovedvarianter vælges ud fra de stoffer, der faktisk anvendes, og om kanalføring til tag er mulig:
- Udsugningsstinkskab med aftræk over tag – den almindeligste og sikreste udførelse. Vælges som standard ved flygtige kemikalier, syrer, opløsningsmidler og kræftfremkaldende stoffer, hvor kanalføring til tag er mulig.
- Recirkulerende stinkskab (kulfilter-/filterstinkskab) – renser luften gennem kul-/HEPA-filter og fører den tilbage til rummet. Vælges hvor kanalføring til tag er vanskelig, men må ikke bruges til kræftfremkaldende gasser og dampe og kræver skærpet filterovervågning. Til den recirkulerende variant bruger vi fx Waldner MobilAir med kulfilter, kun hvor der ikke arbejdes med kræftfremkaldende stoffer.
- Anerkendte laboratoriestinkskabe – vi projekterer med testede skabe efter DS/EN 14175 som Waldner Secuflow (SCALA-serien), der med understøttet luftføring kan reducere udsugningsluftmængden markant. Ved højere termiske laster eller arbejde med syrer vælger vi typisk Waldner EN7.

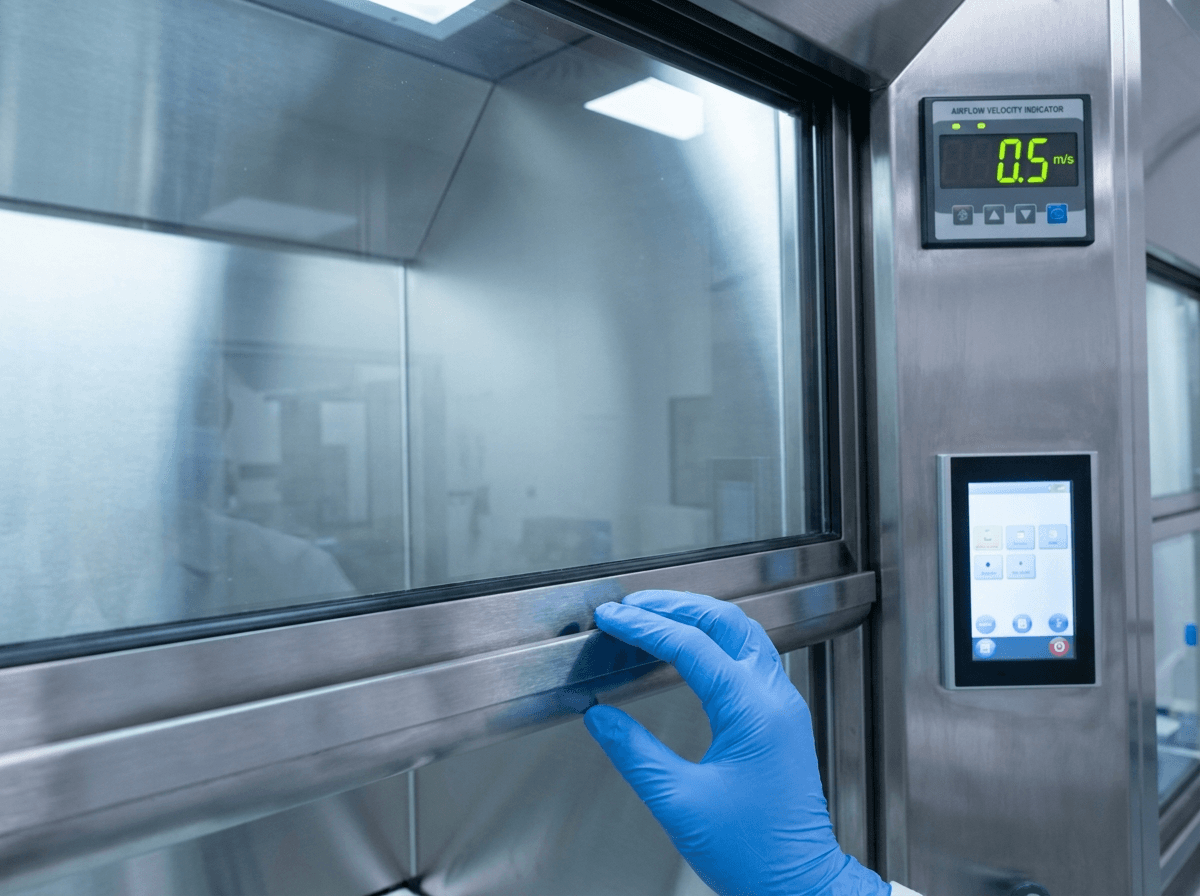

- Ansigtshastighed – god praksis – ca. 0,5 m/s i frontåbningen under arbejde. For lav hastighed øger risikoen for udslip, for høj hastighed kan skabe turbulens, så dampe slipper ud. Ved kræftfremkaldende stoffer bør hastigheden ikke falde under 0,5 m/s.

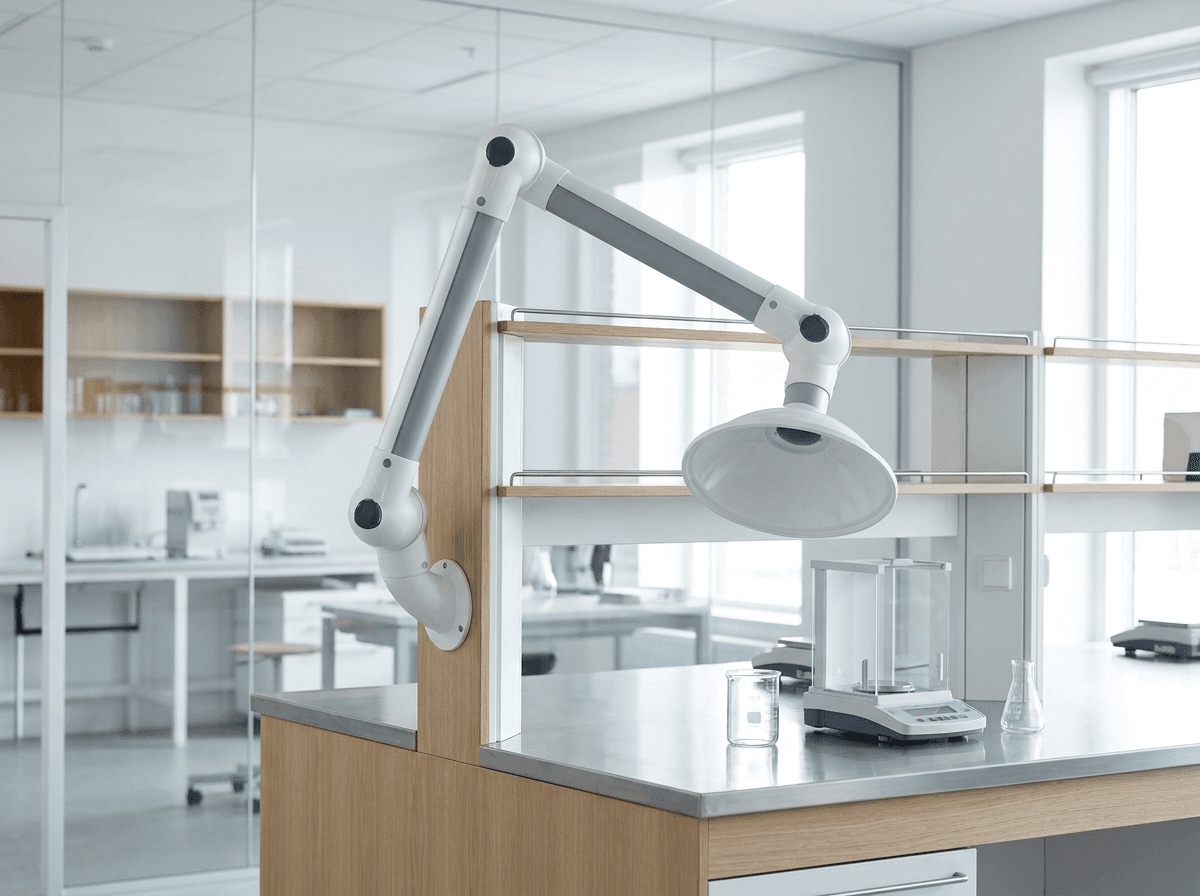

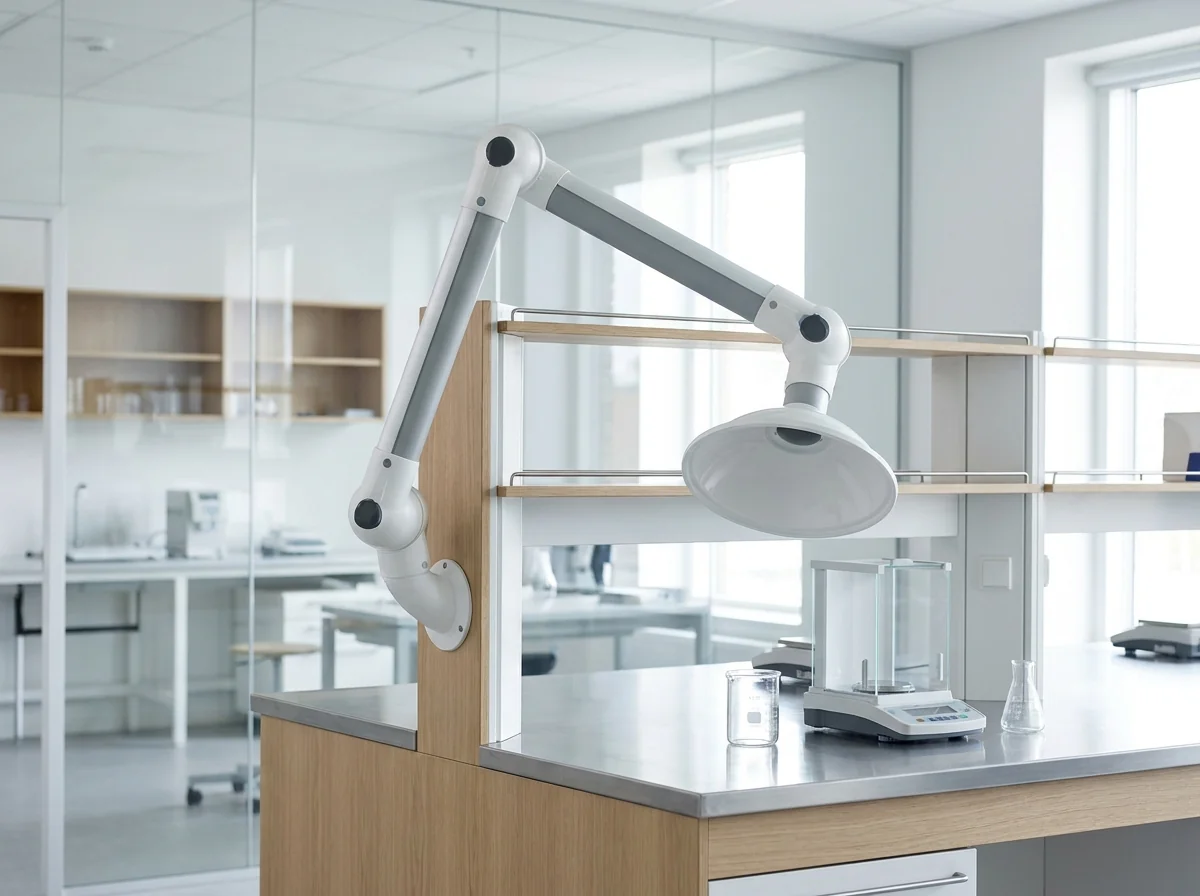

Punktudsug – sugearme og lokalt udsug
Hvor forureningen opstår punktvist – fx ved vejeceller, prøvepreparation, opvarmning eller loddearbejde – løses opgaven med punktudsug: bevægelige sugearme, sugeskabe og faste udsugningspunkter placeret tæt på kilden. Punktudsug vælges som supplement til (eller i stedet for) stinkskabe, når processen ikke kan indkapsles i et skab, men stadig kræver indfangning ved kilden. Fordelen er lav luftmængde og præcis indfangning, når armen er placeret korrekt. Vi bruger dansk-producerede sugearme: til finmasket laboratorieudsug indgår ofte Alsident System 50, 63, 75 og 100 (systemnummeret angiver rørdiameteren), der dækker luftmængder fra ca. 45 til 400 m³/h og fås i antistatiske ESD-udgaver – med ATEX-godkendte varianter (System 75 og System 100, EX II 1 GD) til eksplosive zoner. Som alternativ eller supplement monterer vi Geovent PERMA-arm i ø57 og ø76, en selvbærende arm i anodiseret aluminium, der også fås i en ATEX/ESD-variant til statisk-følsomme prøvemiljøer.

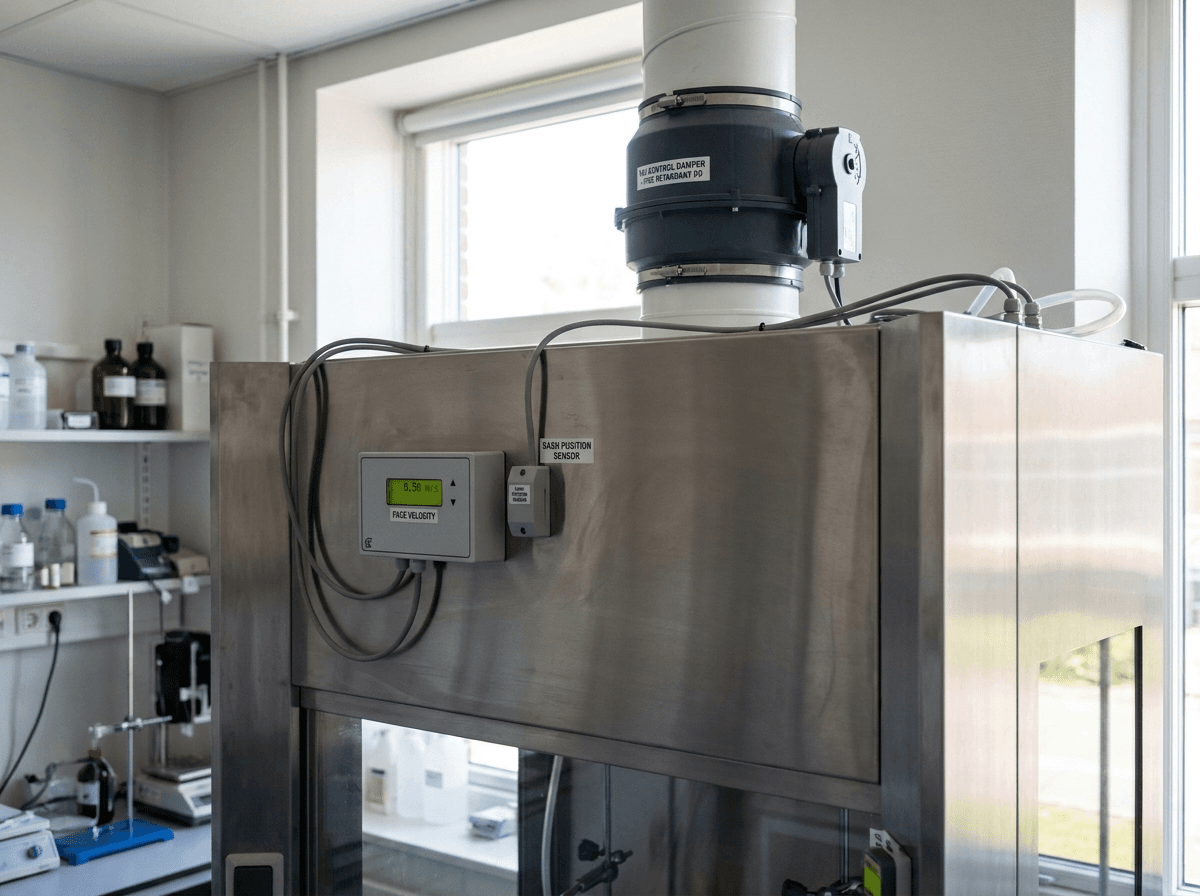

VAV – energibesparende styring af luftmængden
Stinkskabe og udsug med VAV (variabel luftmængde) og hejserudeautomatik regulerer luftmængden efter, hvor meget hejseruden er åben – fuldt udsug ved åben rude, reduceret udsug ved lukket rude. Løsningen vælges i laboratorier med mange skabe eller lang driftstid, hvor konstant-volumen (CAV) ville give unødigt energiforbrug. Fordelen er markant lavere energiforbrug til opvarmning og ventilatordrift, uden at gå på kompromis med sikkerheden, når skabet er i brug. VAV-styringen bygger vi bl.a. op om TROX EASYLAB TCU3, en regulator hvis stinkskabsstyring er testet efter DS/EN 14175 (del 6): den overvåger hejserudens position, viser ansigtshastigheden direkte på displayet og fungerer samtidig som det kontrolapparat, der alarmerer ved utilstrækkelig udsugning. På selve procesudsuget monterer vi VAV-spjæld som TROX TVLK, fremstillet helt i flammehæmmende polypropylen uden indvendige metaldele, så det tåler den aggressive, partikelholdige udsugningsluft fra stinkskabe. Vilea rådgiver om, hvornår VAV giver mening ud fra laboratoriets brug, antal skabe og driftsmønster.
Rumventilation, undertryk og luftskifte
Ud over procesudsug har laboratoriet brug for et grundluftskifte og en trykstyring, der får luften til at bevæge sig den rigtige vej. Sådan sættes det op i praksis:
- Grundluftskifte: tilfører tilstrækkelig frisk luft af passende temperatur svarende til den udsugede mængde.
- Trykstyring: undertryk i rum, hvor forurening skal holdes inde, og evt. overtryk i rene zoner for at beskytte prøver og processer mod partikler udefra.
- Udkast over tag: den udsugede luft føres som udgangspunkt ud i det fri over bygningens tag.
- Recirkulation: tilladt af Arbejdstilsynet fra 1. juli 2023 – men kun hvis luften renses effektivt, anlægget har en kontrolanordning der alarmerer ved utilstrækkelig rensning, og der tilføres frisk luft. Luft med kræftfremkaldende gasser og dampe (samt fx svejserøg) må aldrig recirkuleres og skal føres ud over tag.

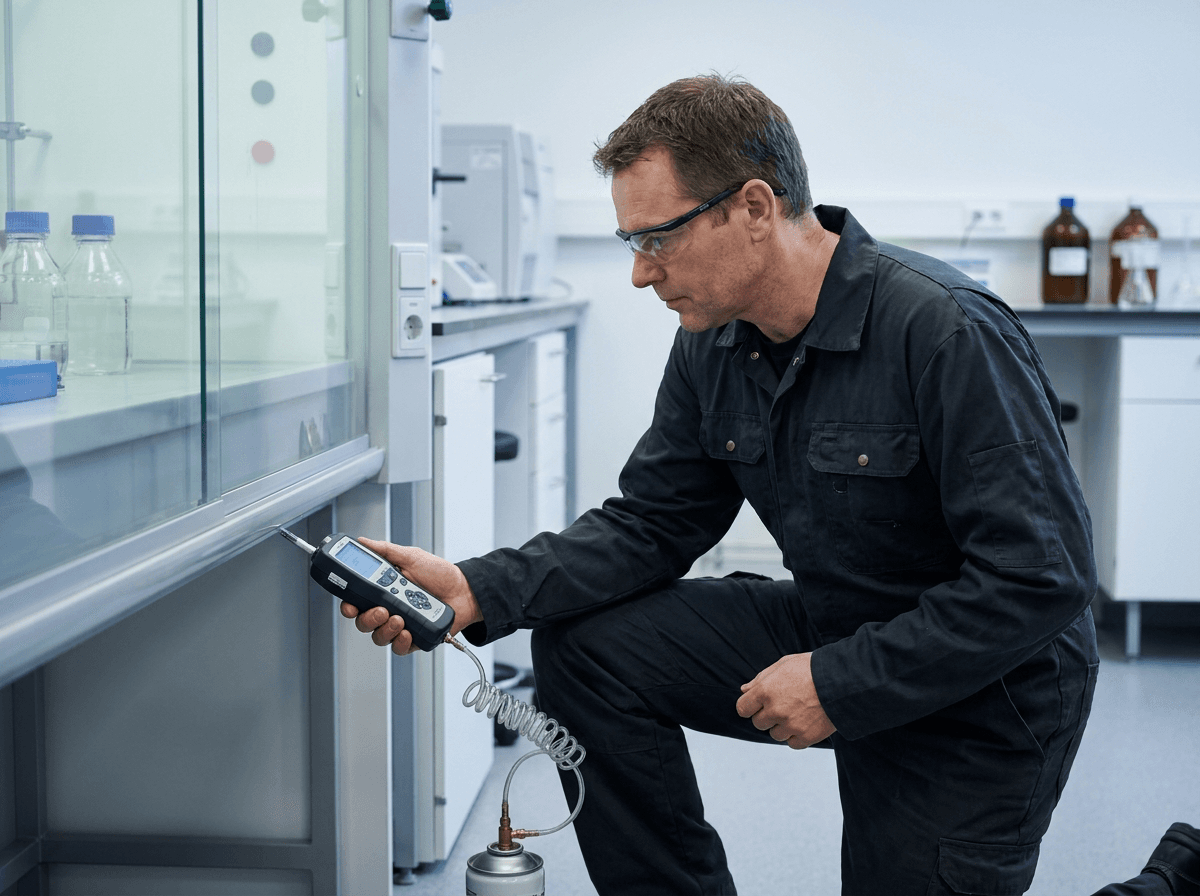

Sporgasmåling og sikkerhedsfaktor – sådan dokumenteres sikkerheden
Effektiviteten af et stinkskab dokumenteres med sporgasmåling (tracer gas), hvor en let-sporbar gas frigives i skabet, mens man måler, hvor meget der når åndedrætszonen. Et stinkskab kan godkendes med en sikkerhedsfaktor på 10, mens en højere faktor anbefales for de farligste stoffer – ved arbejde med kræftfremkaldende stoffer skal sikkerhedsfaktoren være mindst 40. Arbejdstilsynet har i AT-vejledning A.1.1 fastholdt, at et stinkskabs udsugningseffektivitet skal bestemmes ved sporgasanalyse. Efter installation (og ved ny placering eller ny funktion) skal skabet testes igen, så det dokumenteres at overholde sikkerhedskravene for de kemikalier, der faktisk anvendes.

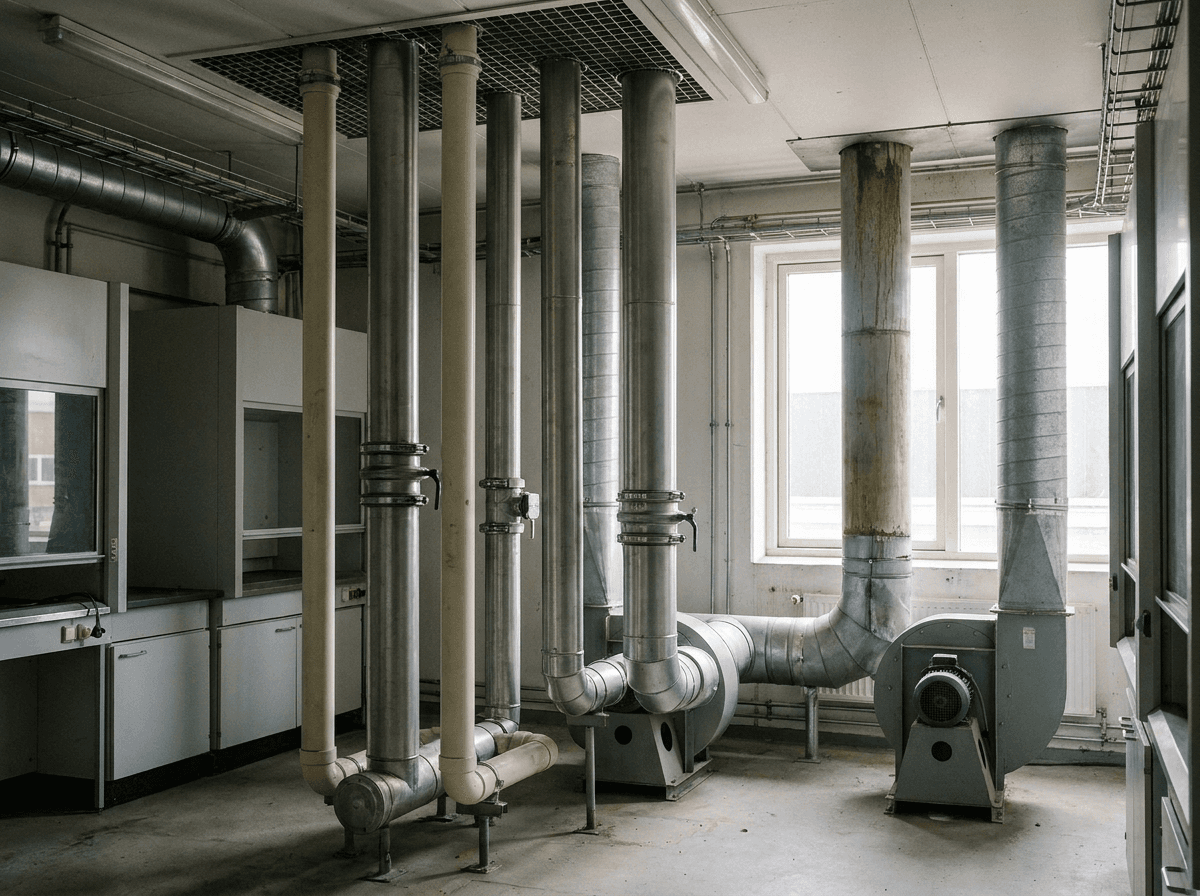

Sådan er et laboratorieventilationsanlæg opbygget
Et laboratorieventilationsanlæg sættes sammen af procesudsug, kanaler, ventilatorer og styring, der er adskilt fra bygningens komfortventilation. Den præcise dimensionering fastlægges i det konkrete projekt:
- Stinkskabe / sugeskabe med hejserude og udsug – som udsugningsstinkskab (aftræk over tag) eller recirkulerende kulfilterskab, afhængigt af de anvendte stoffer.
- Punktudsug – sugearme og udsugningspunkter ved lokale kilder.
- Kanaler i korrosionsbestandigt materiale, dimensioneret så dampe føres sikkert ud.
- Ventilatorer og udkast over tag – adskilt fra bygningens komfortventilation for at undgå recirkulering.
- Styring og trykregulering (evt. VAV), med kontrolapparat der signalerer utilstrækkelig funktion.
- Indregulering, sporgasmåling og aflevering med dokumentation.
Standarder og dokumentation – kort
Laboratorieventilation følger faste standarder og dokumentationskrav – men de præcise tal fastlægges i det enkelte projekt. Kort fortalt:
- DS/EN 14175: stinkskabe afprøves efter den europæiske norm (funktions- og testmetoder).
- Sporgasanalyse: udsugningseffektiviteten dokumenteres jf. AT-vejledning A.1.1.
- Adskilt anlæg med kontrolapparat: procesventilationen skal være adskilt fra bygningens øvrige ventilation og have et kontrolapparat, der ved lys eller lyd signalerer, hvis funktionen er utilstrækkelig.
- Projektspecifikke krav: luftmængder, ansigtshastighed, sikkerhedsfaktor og placering af udkast fastlægges ud fra de anvendte stoffer og kravene fra Arbejdstilsynet og kræftbekendtgørelsen.
Service og lovpligtig kontrol af stinkskabe
Et stinkskab skal kontrolleres løbende for at blive ved med at beskytte personalet. Sådan ser den lovpligtige kontrol og vores service ud:
- Lovpligtig kontrol: Arbejdstilsynet kræver, at stinkskabe kontrolleres mindst hver 12. måned – og i alle tilfælde, hvis skabet skal bruges til en ny funktion.
- Årligt eftersyn: service udføres typisk én gang årligt og kan kombineres med en sporgasmåling, hvis der ønskes fornyet dokumentation.
- Serviceaftale hos Vilea: årligt eftersyn, funktionstest og dokumentation, så anlægget bliver ved med at beskytte personalet.
Sådan hjælper Vilea med laboratorieventilation
Vilea projekterer, installerer og servicerer laboratorieventilation – stinkskabe, punktudsug, VAV-styring og sikkert luftskifte – til jeres laboratorium, uddannelsesinstitution, medico- eller procesvirksomhed. Vi taler både med bygherrer, rådgivere, driftsansvarlige og ejendomsadministratorer, og vi rådgiver ærligt om, hvornår VAV og recirkulerende løsninger giver mening – og hvornår aftræk over tag er den rigtige og sikreste vej:
- Projektering og dimensionering af stinkskabe, punktudsug og kanalanlæg, tilpasset de stoffer og processer der reelt anvendes.
- Installation og indregulering med adskilt procesudsug, trykstyring og udkast over tag.
- Sporgasmåling og aflevering med dokumentation af udsugningseffektivitet og sikkerhedsfaktor.
- Serviceaftaler med årligt lovpligtigt eftersyn (mindst hver 12. måned), funktionstest og fornyet dokumentation.
Hvad er inkluderet?
Fordele ved professionel service
Beskytter personalet
Farlige dampe fjernes ved kilden, så de holdes væk fra åndedrætszonen.
Dokumenteret sikkerhed
Sporgasmåling og sikkerhedsfaktor iht. AT-vejledning A.1.1 og DS/EN 14175.
Lavere energiforbrug
VAV og hejserudeautomatik reducerer udsug og opvarmning, når skabet ikke er i brug.
Altid funktionsklart
Serviceaftaler med årligt eftersyn og funktionstest holder anlægget sikkert.
Hvorfor vælge os?
Vi tager hele forløbet
Projektering i dialog med jeres rådgiver, installation, sporgasmåling og løbende service – én leverandør.
Ærlig rådgivning om løsning
Vi anbefaler VAV og recirkulerende skabe hvor det giver mening – og aftræk over tag hvor sikkerheden kræver det.
Dokumenteret efter reglerne
Vi arbejder efter DS/EN 14175 og Arbejdstilsynets krav og leverer den fulde dokumentationspakke.
Til laboratorier og medico
Laboratorier, uddannelsesinstitutioner, medico- og procesvirksomheder – ved nybyg, ombygning og påbud.
Sporgasmåling der holder
Vi dokumenterer udsugningseffektivitet og sikkerhedsfaktor for de stoffer, der faktisk anvendes.
Landsdækkende service
Teknikere i hele Danmark og serviceaftaler med årligt lovpligtigt eftersyn af stinkskabe.
