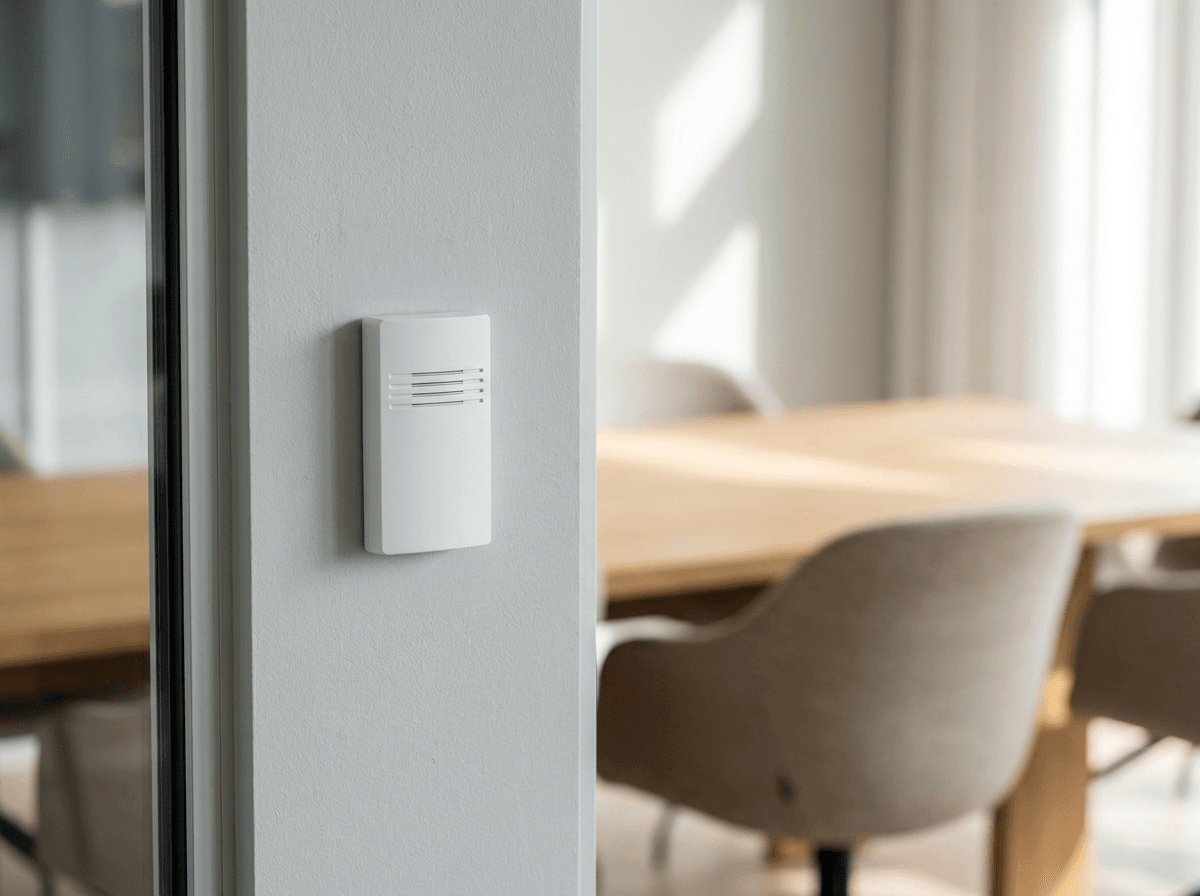

VAV-anlæg – behovsstyret ventilation med variabel luftmængde
Et VAV-anlæg (variabel luftmængde) regulerer luftmængden trinløst op og ned efter det aktuelle behov i hvert rum – typisk styret af CO2 og temperatur – og sparer energi, når belastningen er lav. Vilea er et dansk ventilationsfirma, der projekterer, installerer og servicerer VAV-anlæg til kontorer, skoler, institutioner og erhverv i hele landet.
Oplever du disse problemer?
VAV står for Variable Air Volume – variabel luftmængde. Anlægget leverer kun så meget luft, som der reelt er behov for i det enkelte rum eller den enkelte zone, og reguleres trinløst ud fra målt CO2-niveau og/eller temperatur: mere luft når der er mange mennesker og aktivitet, mindre luft når rummet står tomt. Formålet er at sikre et godt indeklima præcis når det kræves, spare varme- og elenergi ved at undgå overventilation, og reducere støj og træk i perioder med lav belastning. Et VAV-anlæg adskiller sig fra et CAV-anlæg (Constant Air Volume), der leverer samme luftmængde hele driftstiden uanset belastning. Vilea er et dansk ventilationsfirma, der projekterer, installerer og servicerer VAV-anlæg i hele landet.
Hvad er et VAV-anlæg?
Et VAV-anlæg leverer kun den luftmængde, der reelt er behov for i det enkelte rum eller den enkelte zone. Behovet måles løbende, og luftmængden reguleres trinløst derefter:
- Variabel luftmængde – VAV står for Variable Air Volume; anlægget leverer kun så meget luft, som der reelt er behov for pr. rum eller zone.
- CO2- og temperaturstyret – luftmængden reguleres trinløst efter målt CO2 og/eller temperatur: mere luft ved høj belastning, mindre når rummet er tomt.
- Formålet – godt indeklima præcis når det kræves, energibesparelse ved at undgå overventilation, og mindre støj og træk ved lav belastning.
- Modsat CAV – et CAV-anlæg (Constant Air Volume) leverer samme luftmængde hele driftstiden uanset belastning.

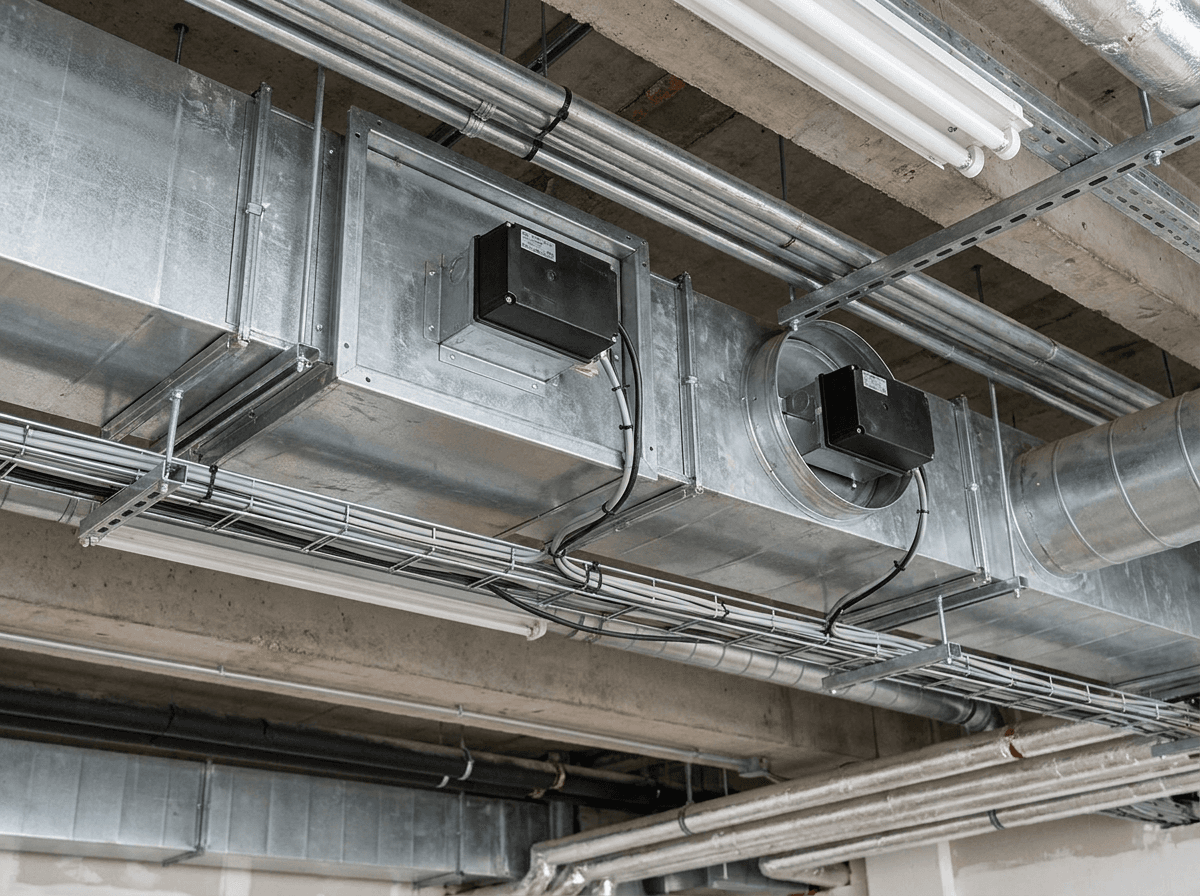

Sådan løses VAV i praksis – udførelser og styringsprincipper
Der er flere måder at bygge behovsstyret ventilation på. Valget afhænger af bygningens brug, belastningsprofil og ønsket energiniveau. Her er de løsninger, vi arbejder med:
- Klassisk VAV med konstant trykregulering – mest udbredt i erhverv. Rumfølere måler CO2/temperatur, og motoriserede VAV-spjæld (VAV-bokse) regulerer luftmængden trinløst pr. zone, mens en tryktransmitter i hovedkanalen holder et konstant referencetryk. Til zonereguleringen bruger vi bl.a. VAV-spjæld fra TROX VARYCONTROL – cirkulære TVR/TVE til normale luftmængder og rektangulære TVJ/TVT med tætsluttende blad, hvor der er høje krav til lukketæthed – samt TROX TZ-Silenzio med integreret lyddæmper til akustisk krævende rum.
- Tilluft og volumenstrømsregulering – på tilluftssiden, fx storrumskontorer med aktive kølebafler, monterer vi ofte Lindab DBV, en cirkulær volumenstrømsregulator med indbygget VAV-aktuator, der doserer tilluften trinløst med lavt lydniveau. Til både cirkulære og rektangulære kanaler anvender vi desuden Systemair OPTIMA-serien (fx cirkulære OPTIMA-R-FC og lavhastighedsvarianten OPTIMA-R-LV), som regulerer luftmængden pr. zone med analog- eller bus-kommunikation (MP-Bus/Modbus/BACnet/KNX).
- DCV – behovsstyret ventilation med konstant tryk – reelt samme grundprincip som klassisk VAV. Bruges som samlebetegnelse, når fokus er på selve behovsstyringen frem for spjældteknikken.
- Adaptiv trykregulering (aDCV) – energioptimeret udførelse, hvor trykket i kanalen sænkes adaptivt, når luftmængden falder, i stedet for at holde et fast referencetryk. Vælges i større anlæg med lang driftstid, hvor ventilatorenergien er afgørende (leverandørangivet op mod ~40 % besparelse vs. konstant trykregulering).
- CAV – konstant luftmængde – fast luftmængde med ur- og ugeplan. Simpelt, men uden behovsbesparelse. Ofte kombineres CAV og VAV i samme bygning, så kun de rum, der har svingende behov, får behovsstyring.
- VAV-spjældets måleprincip – luftmængden registreres og reguleres fx via ultralydsmåling eller via tryktransmitter og målekors. Hvor vi vil have præcis måling uden nævneværdigt tryktab, anvender vi Lindab UltraLink (FTCU-controller / FTMU-monitor), der måler luftmængde, hastighed og temperatur med ultralyd – også pålideligt ved lave luftmængder og uden behov for rens eller rekalibrering. Ved tryk-baseret måling regulerer TROX VARYCONTROL via målekors og en differenstryk-transducer med integreret regulator (Easy- eller Compact-controller) samt spjældmotor (fx XD4/XB4), så hver zone holder sit indstillede min./max.-flow.

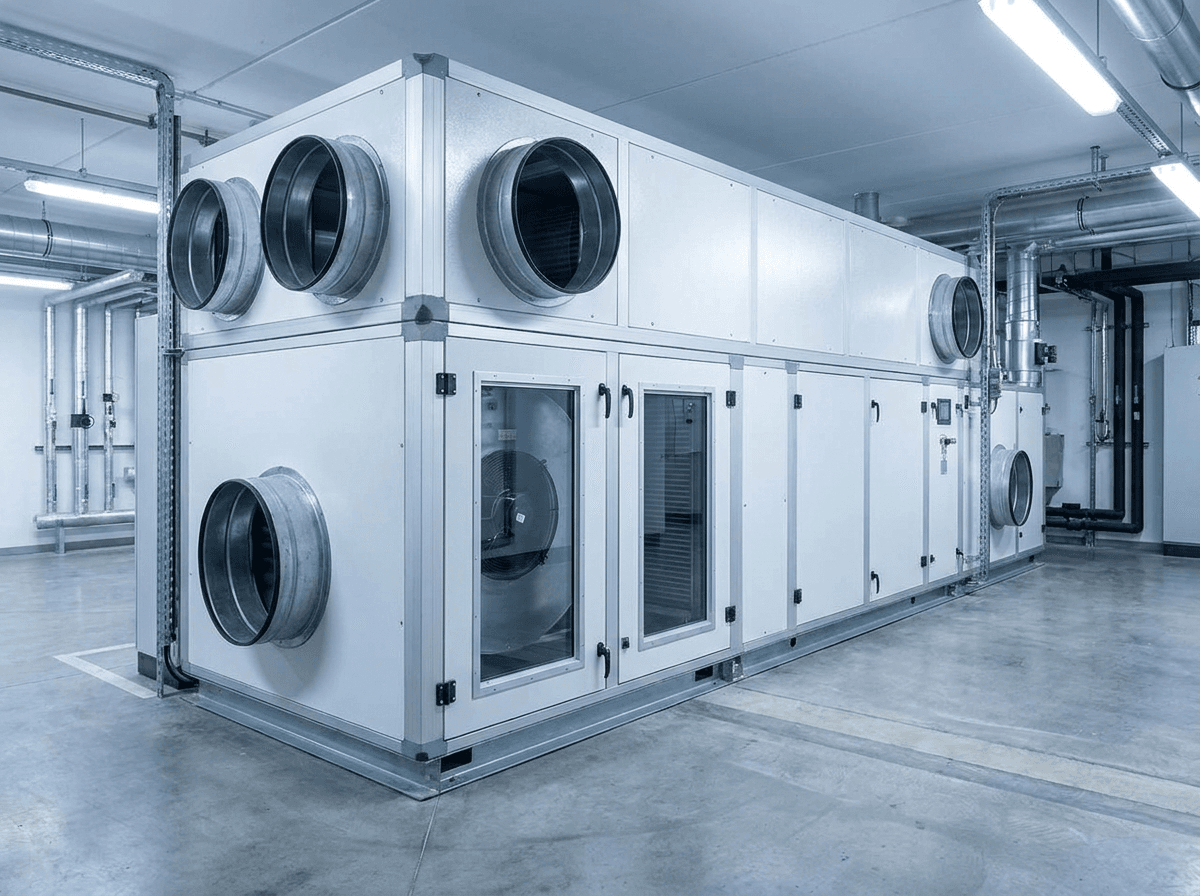

Sådan er et VAV-anlæg opbygget
Kernen er, at luftmængden måles og reguleres lokalt, mens aggregatet holder trykket i kanalerne. Et VAV-anlæg består typisk af:
- Rumzoneregulator / rumfølere – måler CO2 og/eller temperatur og bestemmer det aktuelle behov mellem et min.- og max.-luftskifte.
- VAV-spjæld (VAV-bokse) – trinløse motoriserede spjæld, der regulerer luftmængden pr. zone (fx TROX VARYCONTROL TVR/TVJ, Lindab DBV eller Systemair OPTIMA).
- Tryktransmitter i hovedkanalen – holder trykket, så spjældene kan fordele luften korrekt. Placeres et trykneutralt/turbulensfrit sted for korrekt referencetryk.
- Ventilationsaggregat med frekvensstyrede ventilatorer – regulerer op og ned efter det samlede behov, ofte med varmegenvinding.
- CTS / bygningsautomatik – samler styring, logning og alarmer.
- Indregulering, funktionsafprøvning og aflevering med dokumentation.
VAV vs. CAV – forskel og energibesparelse
Forskellen ligger i, hvordan luftmængden styres – og det er her energibesparelsen opstår. VAV skruer ned, når belastningen er lav, mens CAV kører videre for fuld kraft.
- CAV – konstant luftmængde – den simpleste styring: anlægget kører reelt som tænd/sluk med ur- og ugeplan og leverer konstant luftmængde i driftstiden.
- VAV – behovsstyret – regulerer luftmængden op og ned efter det aktuelle behov, individuelt pr. rum/zone med trinløs regulering.
- Energibesparelse – med et VAV-anlæg kan der opnås meget store energibesparelser vs. et CAV-anlæg, fordi anlægget skruer ned, når belastningen er lav.
- Regneeksempel (EVU Energihåndbogen) – ved ca. 70 % gennemsnitlig luftmængde af maksimum kan den årlige varmebesparelse være ca. 2,18 kWh pr. m³/h og elbesparelsen ca. 1,72 kWh pr. m³/h. Den konkrete besparelse afhænger af anlæg, driftsprofil og bygning.

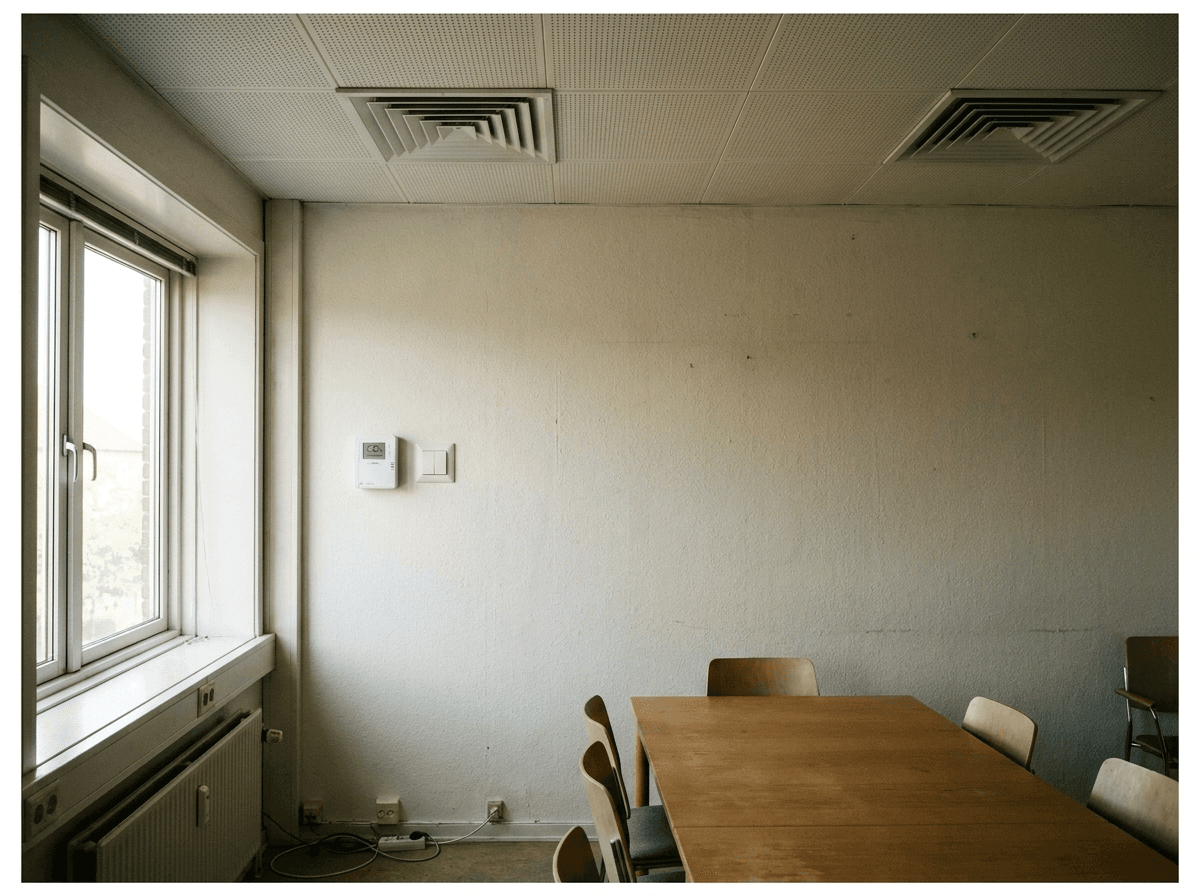

Hvornår vælges VAV? (kontor, skole, institution)
VAV vælges, hvor belastningen svinger, så behovsstyring giver størst gevinst. De præcise dimensionerende luftmængder og CO2-grænser fastlægges altid i projektet efter bygningens anvendelse og gældende BR18-krav:
- Kontorer og erhverv – behovsstyring pr. rum sikrer luftkvalitet i mødelokaler og storrum og skruer ned uden for mødetider. Hvor belægningen svinger mest, er gevinsten størst.
- Skoler og daginstitutioner – her stiller BR18 skærpet krav om, at CO2 ikke overstiger 1.000 ppm ved dimensionerende forhold. I almindelige undervisningsrum skal anlægget yde mindst 5 l/s pr. person + 0,35 l/s pr. m² gulvareal, og ved behovsstyring må luftmængden i driftstiden aldrig komme under 0,35 l/s pr. m².
- Generelt for erhverv – der fastlægges et dimensionerende ventilationsbehov for hvert rum, som VAV følger dynamisk.
- BR18-krav – Bygningsreglementet foreskriver behovsstyret ventilation i bygninger eller rum, hvor behovet for ventilation varierer. VAV er den klassiske måde at opfylde dette på.
Service og eftersyn af VAV-anlæg
Et VAV-anlæg indeholder følere, spjæld, tryktransmittere og styring, der skal kalibreres og indreguleres for at levere den lovede energibesparelse og det korrekte indeklima. CO2- og temperaturfølere skal efterses, så behovsstyringen bygger på retvisende måling. Vilea tilbyder serviceaftaler med regelmæssigt eftersyn, funktionstest af spjæld og styring, kontrol af luftmængder og dokumentation.
Sådan hjælper Vilea med VAV-anlæg
Vilea er et dansk ventilationsfirma, der leverer VAV-anlæg som en samlet ydelse – fra rådgivning til færdigt, indreguleret anlæg. Vi arbejder for boligforeninger, erhverv, bygherrer, rådgivere og ejendomsadministratorer, der vil have et energieffektivt indeklima uden overventilation:
- Rådgivning og projektering – vi vælger det rette styringsprincip (klassisk VAV, DCV eller energioptimeret aDCV) ud fra jeres bygnings brug, belastningsprofil og BR18-krav og fastlægger min./max.-luftmængder pr. zone.
- Installation – vi monterer VAV-spjæld og volumenstrømsregulatorer fra anerkendte leverandører (TROX VARYCONTROL, Lindab UltraLink/DBV og Systemair OPTIMA), følere, tryktransmittere, aggregat med varmegenvinding og CTS-styring – også som opgradering af et eksisterende CAV-anlæg.
- Indregulering og aflevering – funktionsafprøvning, kontrol af luftmængder og dokumentation, så anlægget leverer den lovede besparelse fra dag ét.
- Service – løbende serviceaftaler, der holder følere kalibreret og behovsstyringen retvisende.
Hvad er inkluderet?
Fordele ved professionel service
Store energibesparelser
Anlægget skruer ned når belastningen er lav og undgår dyr overventilation.
Godt indeklima på behov
CO2- og temperaturstyring holder luftkvaliteten præcis når rummet er i brug.
Mindre støj og træk
Lavere luftmængder i tomme perioder giver et mere behageligt indeklima.
Dokumenteret drift
Indregulering, funktionsafprøvning og aflevering med dokumentation efter BR18.
Hvorfor vælge os?
Vi tager hele forløbet
Rådgivning, projektering, installation, indregulering og løbende service – én leverandør fra idé til driftsklart anlæg.
Alle styringsprincipper
Klassisk VAV, DCV og energioptimeret aDCV samt CAV – vi vælger det rette princip til jeres bygning og driftsprofil.
Energibesparelse i fokus
Vi dimensionerer min./max.-luftmængder pr. zone, så I får indeklima uden overventilation og lavere driftsudgifter.
Opgradering af CAV
Vi ombygger eksisterende konstant-luftmængde-anlæg til behovsstyret VAV med følere, spjæld og CTS.
Dokumenteret efter BR18
Funktionsafprøvning, kontrol af luftmængder og aflevering med dokumentation efter gældende krav.
Landsdækkende service
Teknikere i hele Danmark og serviceaftaler, der holder følere kalibreret og behovsstyringen retvisende.
Ofte stillede spørgsmål
Hvad er et VAV-anlæg?
Hvad er forskellen på VAV og CAV?
Er behovsstyret ventilation et krav?
Hvor meget kan man spare med et VAV-anlæg?
Hvilke CO2-krav gælder?
Hvad koster et VAV-anlæg?
