Stinkskab og stinkskabsudsugning — løsninger til laboratorier og industri
Et stinkskab er en indkapslet arbejdsplads med konstant udsugning, der beskytter laboratoriepersonalet mod farlige dampe, gasser og partikler. Vilea er et dansk ventilationsfirma, der projekterer, installerer og servicerer stinkskabsudsugning til laboratorier, undervisning og industri — indreguleret og dokumenteret på installationsstedet med sporgastest.

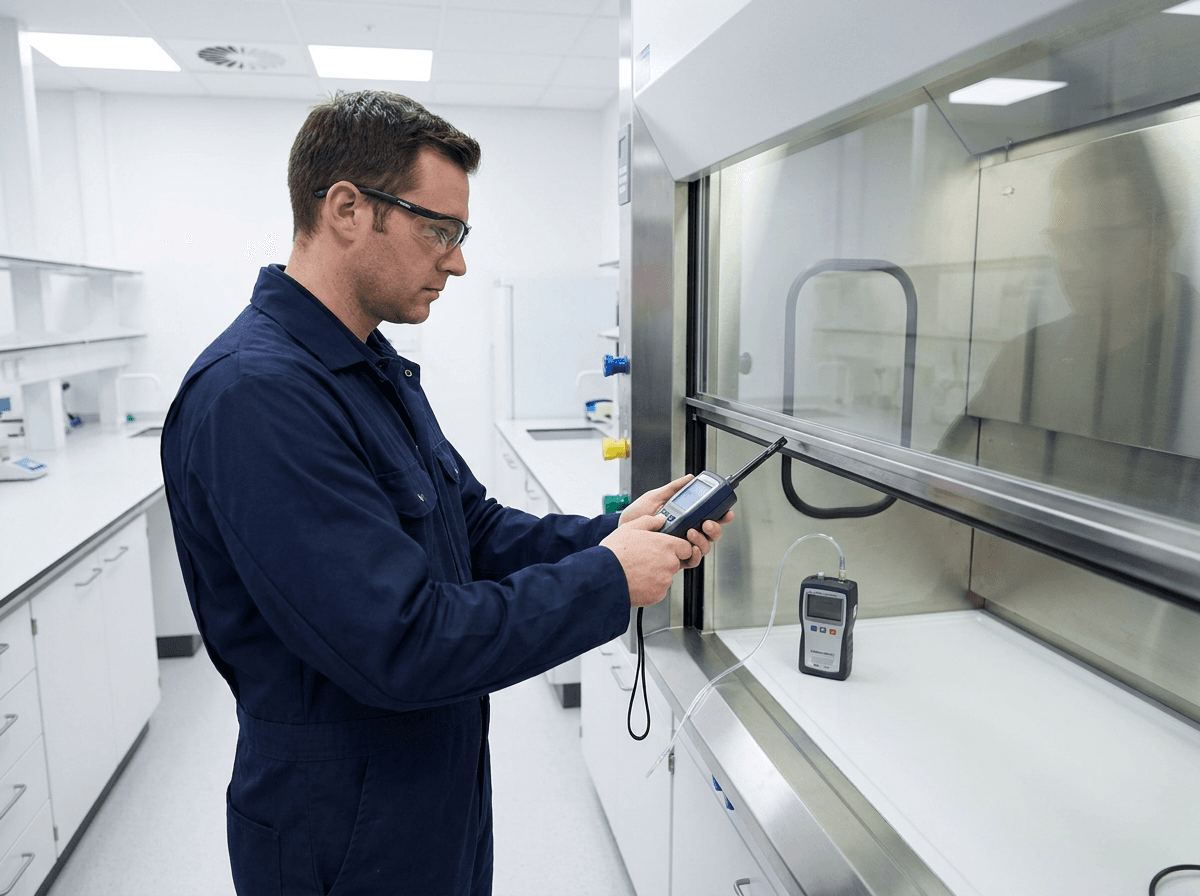

Oplever du disse problemer?
Et stinkskab (engelsk: fume hood / fume cupboard) er et ventileret skab, hvor arbejde med farlige kemikalier foregår indkapslet, mens en luftstrøm suges ind gennem åbningen (hejseruden) og bort fra brugeren. Formålet er at beskytte personalet mod indånding af sundhedsskadelige dampe, gasser, aerosoler og støv — og at holde arbejdsluften i laboratoriet ren. Der findes flere udførelser — bypass, VAV (behovsstyret), walk-in og specialskabe — og det rigtige valg afhænger af kemikalierne, opgaven og bygningens ventilation. Vilea er et dansk ventilationsfirma, der projekterer, installerer og servicerer stinkskabsudsugning i hele landet.

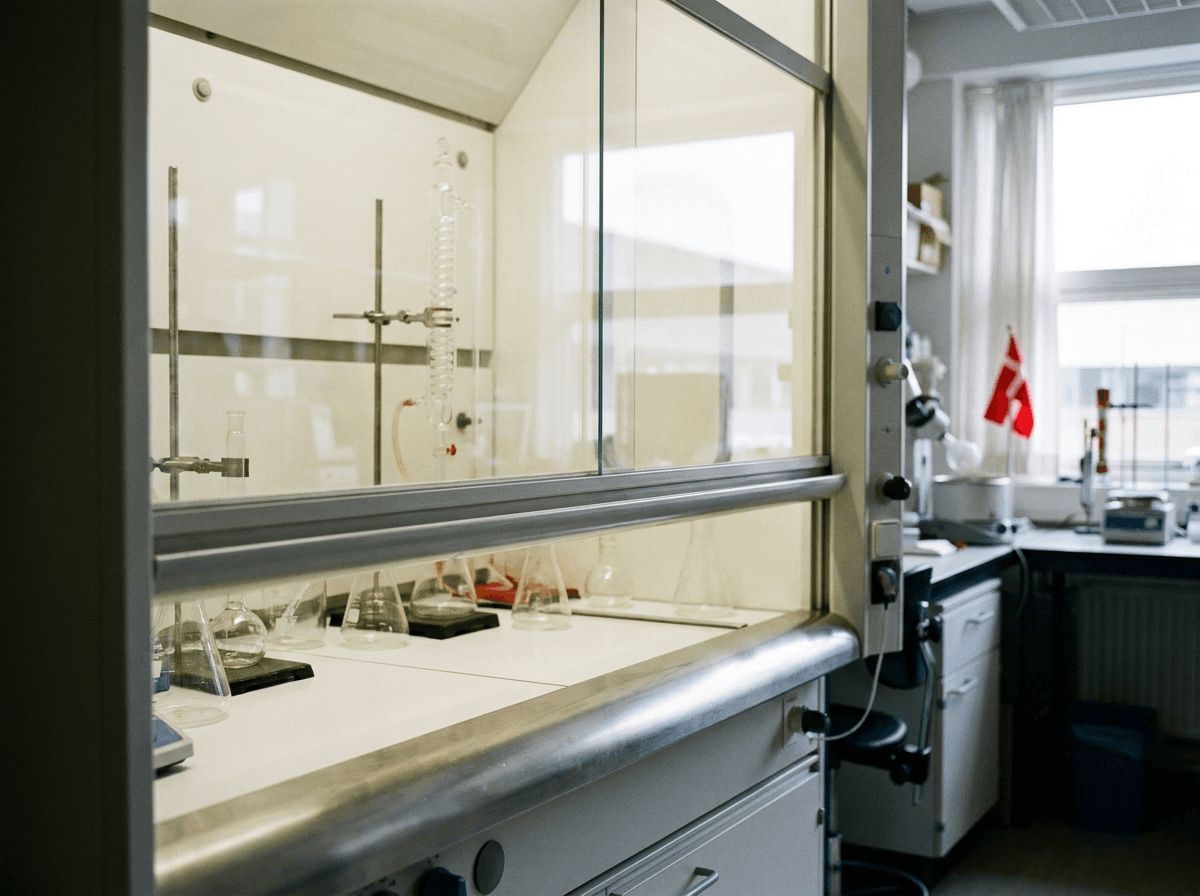

Hvad er et stinkskab?
Et stinkskab er et ventileret skab, hvor arbejde med farlige kemikalier foregår indkapslet, mens en luftstrøm suges ind gennem åbningen (hejseruden) og bort fra brugeren. Formålet er at beskytte personalet mod indånding af sundhedsskadelige dampe, gasser, aerosoler og støv. Et stinkskab virker kun sikkert, når udsugningsanlægget, indblæsningen i rummet og selve skabet spiller sammen. Derfor er et stinkskab lige så meget et ventilationsanlæg som et møbel — og valget af udførelse er en projekterings-beslutning, ikke bare et katalog-køb.

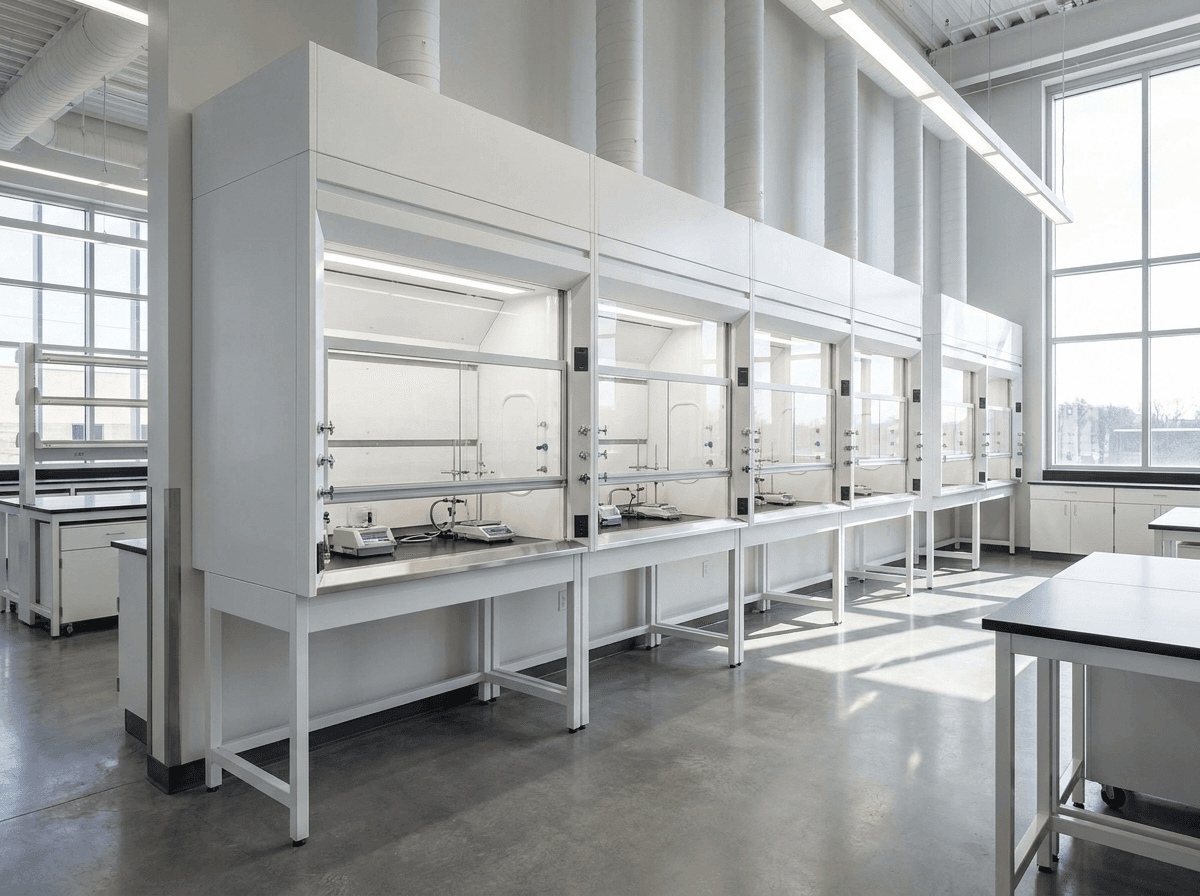

Løsninger: sådan udføres stinkskabsudsugning i praksis
De forskellige stinkskabstyper løser den samme grundopgave — at trække forureningen ind og væk fra brugeren — men på hver sin måde. Herunder er de udførelser, der bruges på danske laboratorier, og hvornår hver enkelt vælges:
- Bypass-stinkskab (standard bænkmodel) — det klassiske laboratoriestinkskab med hejserude. En bypass-åbning over ruden slipper luft ind, når ruden sænkes, så ansigtshastigheden ikke stiger kraftigt og luftmængden holdes nogenlunde konstant. Vælges til det klassiske analyse- og synteselaboratorium med behov for en driftssikker, enkel bænkarbejdsplads. Til denne type projekterer og installerer vi bl.a. bordmodel-stinkskabe som Köttermann EXPLORIS, certificeret efter DS/EN 14175 (del 2 og 3) — med korrekt afkast, erstatningsluft, flow-alarm og sporgastest ved aflevering.
- VAV-stinkskab (variabel, behovsstyret luftmængde) — udsugningsmængden reguleres efter rudehøjden, så ansigtshastigheden holdes konstant (typisk ca. 0,5 m/s), mens energiforbruget mindskes ved lav rude. Den udbredte moderne løsning på universiteter og større laboratorier, hvor der er mange skabe og fokus på energi. Forudsætter velfungerende indregulering og styring af samspillet med rummets ind- og udsugning. Hvor energi er i fokus, arbejder vi med lav-energi-stinkskabe: Köttermann EXPLORIS EcoPlus klarer sig med ca. 250 m³/h pr. meter skabsbredde og op til ca. 30 % lavere driftsomkostninger end en standardmodel, mens Waldner Secuflow bruger en støtteluftteknik, der reducerer udsugningen til ca. 270 m³/h pr. lbm (op til ca. 33 % besparelse) og samtidig overgår indeslutningskravene i DS/EN 14175. Begge indreguleres og dokumenteres pr. skab.
- Walk-in stinkskab (gulvmodel) — hejseruden går helt til gulv, så der er plads til højt eller pladskrævende udstyr som rotationsfordampere og stort analyseapparatur. Vælges, når udstyret ikke kan stå på en bænk, eller hele opstillinger skal kunne rulles ind i skabet.
- Specialstinkskabe (syre, perklorsyre, isotop) — skabe til stærke syrer udføres i syrebestandige materialer. Til stærke syrer og høje termiske laster leverer vi bl.a. Köttermann EXPLORIS high-performance med indvendig beklædning i keramik eller polypropylen (keramik til de fleste uorganiske syrer, PP ved flussyre) samt Waldner Secuflow EN7, der er beregnet til høje termiske laster og syrearbejde. Perklorsyre-skabe skal have et indbygget wash-down-vaskesystem i skab og kanal, fordi perklorsyre-dampe ellers kan aflejre sig som stød- og friktionsfølsomme perklorat-salte; kanaler udføres uden fleksible samlinger og med fald tilbage mod skabet. Materialevalget træffes altid ud fra jeres konkrete stofliste — kræver altid en stofliste.
- Recirkulerende filterskab (kulfilter) — anvendes uden kanaltilslutning; luften renses gennem kulfilter og føres tilbage til rummet. Vælges kun, hvor det er dokumenteret, at filteret passer til de konkrete stoffer. Til de fleste laboratorieopgaver anbefales kanaltilsluttet udsugning, der fører luften ud i det fri.
Sådan fungerer stinkskabsudsugningen (ansigtshastighed)
Nøgleparameteren er ansigtshastigheden — indstrømningshastigheden i skabsåbningen — der trækker forureningen ind, så den ikke slår ud i rummet. Det er den rigtige, dokumenterede luftstrøm, der beskytter brugeren — ikke bare mest muligt:
- Arbejdshastighed: en udbredt anbefaling er ca. 0,5 m/s i åbningen, mens der arbejdes i skabet, så forureningen trækkes ind og ikke slår ud i rummet.
- Standby ved lukket rude: når hejseruden er lukket og ingen arbejder i skabet, kan hastigheden af energihensyn reduceres til ca. 0,3 m/s — en energibesparende tilstand ved lukket rude, ikke en generel arbejdshastighed.
- Ikke mest muligt: for høj hastighed kan skabe turbulens ved åbningen og faktisk forringe indeslutningen.
- Luftmængde og rude: luftmængden afhænger af skabets åbningsareal og den valgte ansigtshastighed, og hejseruden bør holdes så lavt som muligt under arbejdet for at bevare indeslutning og spare energi. Det konkrete tal fastlægges pr. skab ved sporgastest.

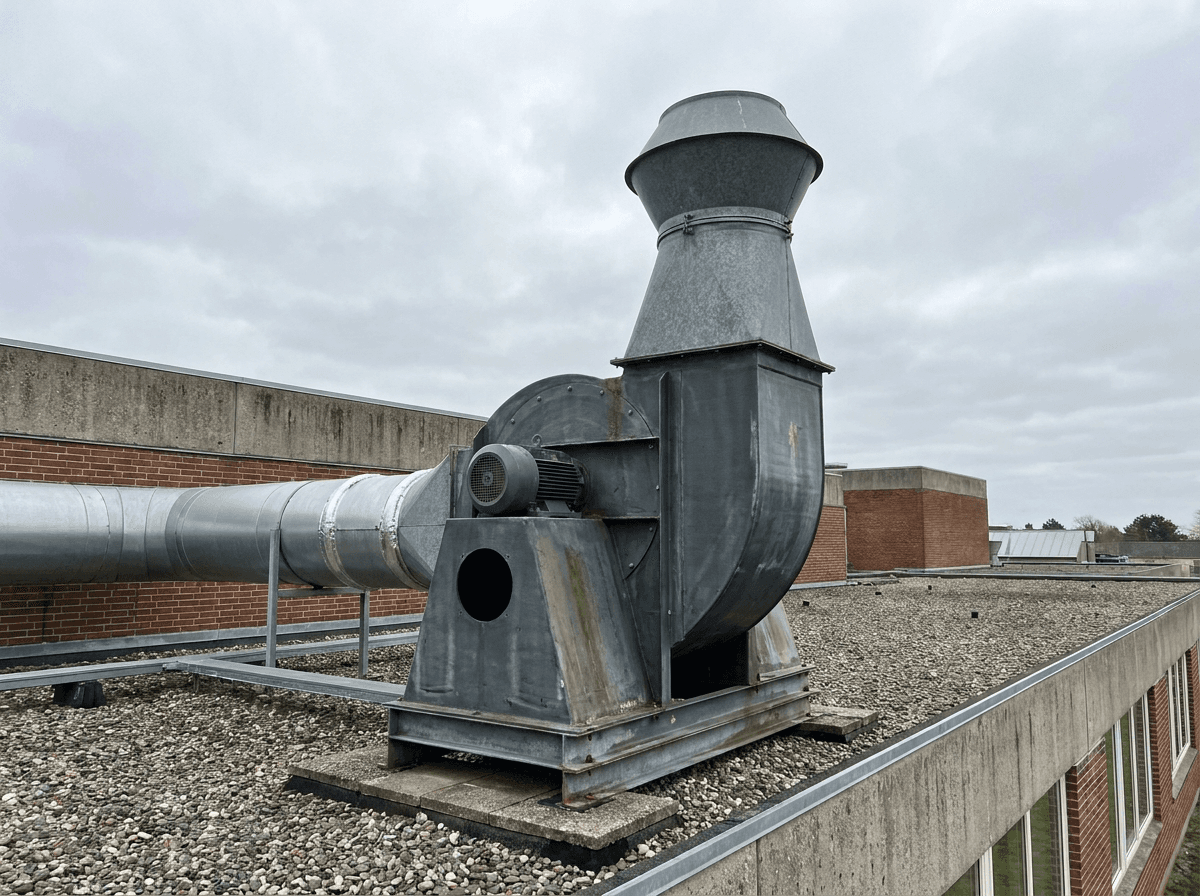

Sådan er et stinkskab opbygget
Et stinkskab er et komplet ventilationsanlæg, hvor skab, kanal, ventilator og erstatningsluft skal spille sammen. De vigtigste komponenter er:
- Skabskrop og hejserude (sash) i laboratorieegnede, bestandige materialer — ved stærke syrer skal overflader og installationer være syrebestandige.
- Udsugningskanal og afkast ført til tag/friluft og dimensioneret til den nødvendige luftmængde.
- Udsugningsventilator (ofte tag- eller kanalmonteret) tilpasset kanalsystemet — i korrosionsbestandig udførelse, hvor afkastet indeholder aggressive dampe. Det er en almindelig procesudsugningsventilator, ikke en røgventilator (som hører til brand-/ABV-anlæg).
- Erstatningsluft (indblæsning) i rummet, så udsugningen ikke skaber for stort undertryk og lufttilførslen er stabil.

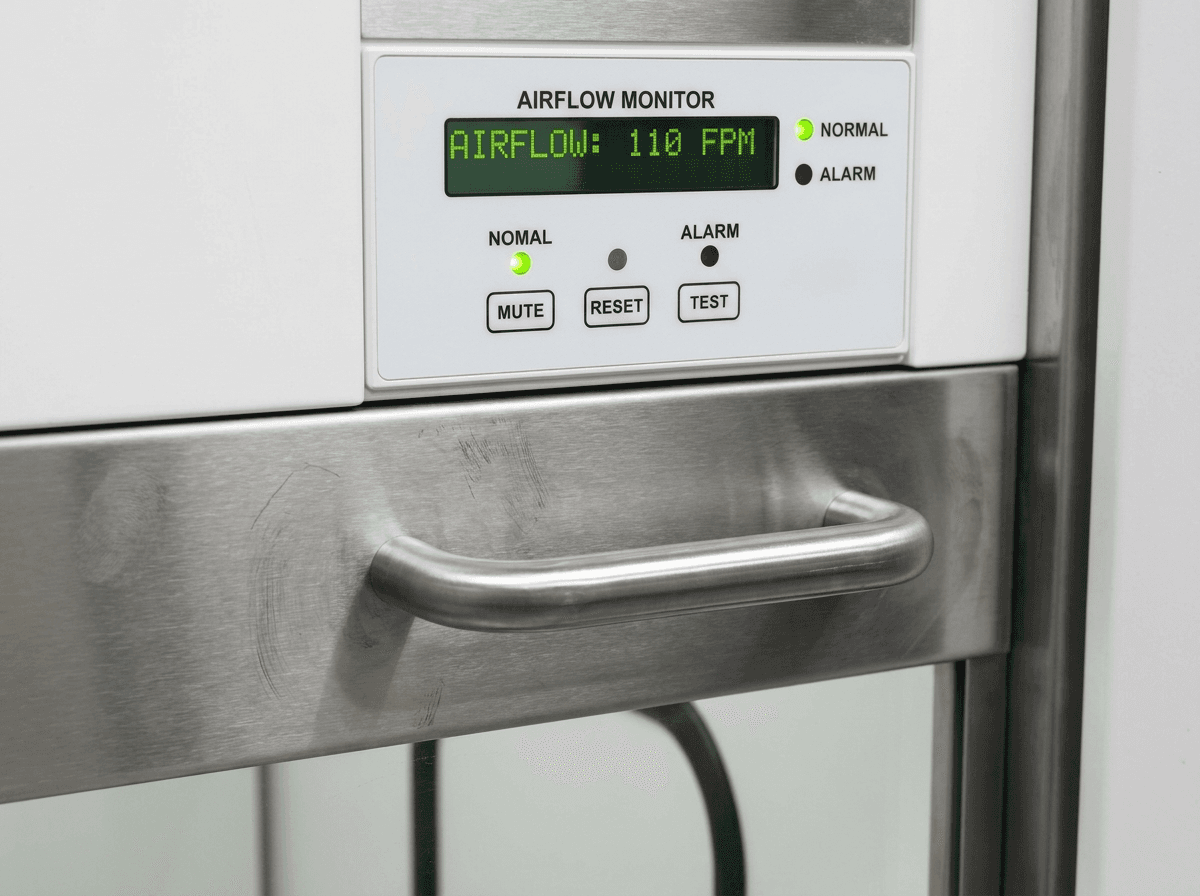

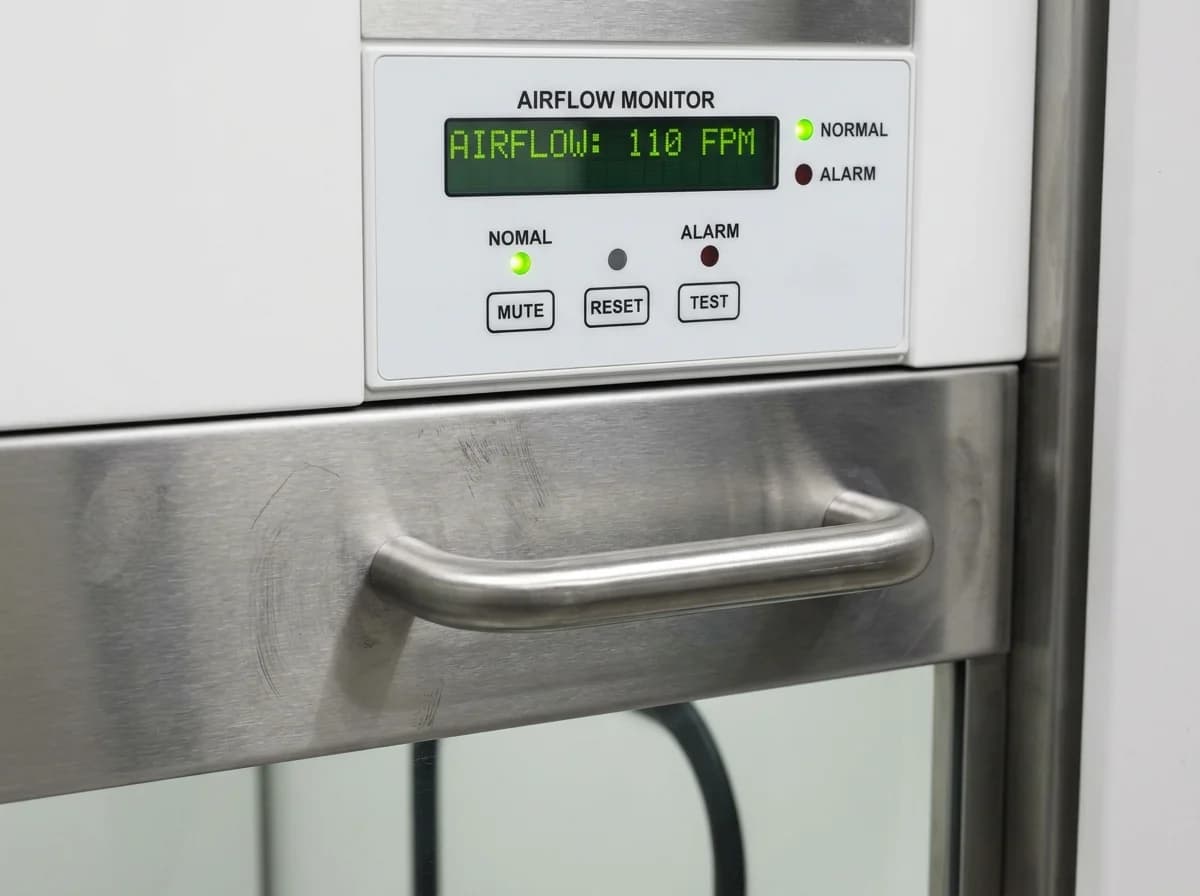

- Flow-alarm — alle stinkskabe skal have en alarm, der aktiveres, hvis luftmængden bliver for lav eller svigter.
- Indregulering og sporgastest ved aflevering, så skabet dokumenteres på selve installationsstedet.
LAF-bænk vs. stinkskab — hvad er forskellen?
En hyppig forveksling. Kort fortalt beskytter de to modsatte ting — den ene brugeren, den anden produktet:
- Stinkskab beskytter brugeren: luft suges ind gennem åbningen og væk fra personen, så farlige dampe føres bort.
- LAF-bænk beskytter produktet/prøven: en LAF-bænk (Laminar Air Flow) blæser HEPA-filtreret ren luft ud mod brugeren over emnet for at holde det sterilt/partikelfrit — den beskytter altså ikke personen mod farlige kemikalier.
- Sådan vælger I: skal I arbejde med farlige, flygtige kemikalier, er det et stinkskab, I har brug for; skal I holde en prøve steril (fx mikrobiologi, celledyrkning), er det en LAF-bænk.
- Både produkt og person: ved både produkt- og personbeskyttelse bruges et egentligt sikkerhedskabinet — ikke en LAF-bænk alene.
Krav og standarder — kort
Stinkskabe er reguleret af europæisk standard og Arbejdstilsynets krav — men det endelige sikkerhedsbevis leveres altid på selve installationsstedet:
- DS/EN 14175: den europæiske standard for stinkskabe dækker bl.a. type-test på institut og feltmåling på brugsstedet.
- Sporgastest efter installation: en type-test alene viser ikke, om skabet er sikkert i det konkrete laboratorium — Arbejdstilsynet angiver, at udsugningseffektiviteten måles ved sporgasanalyse.
- Flow-alarm er lovpligtig: alle stinkskabe skal have flow-alarm for utilstrækkelig eller manglende luftstrøm.
- Talkrav fastlægges i projektet: de præcise krav (ansigtshastighed, luftmængde, sikkerhedsfaktor) for det enkelte skab fastlægges ud fra skabets dokumentation, kemikalierne og laboratoriets forhold — ikke ud fra en generel tabel.

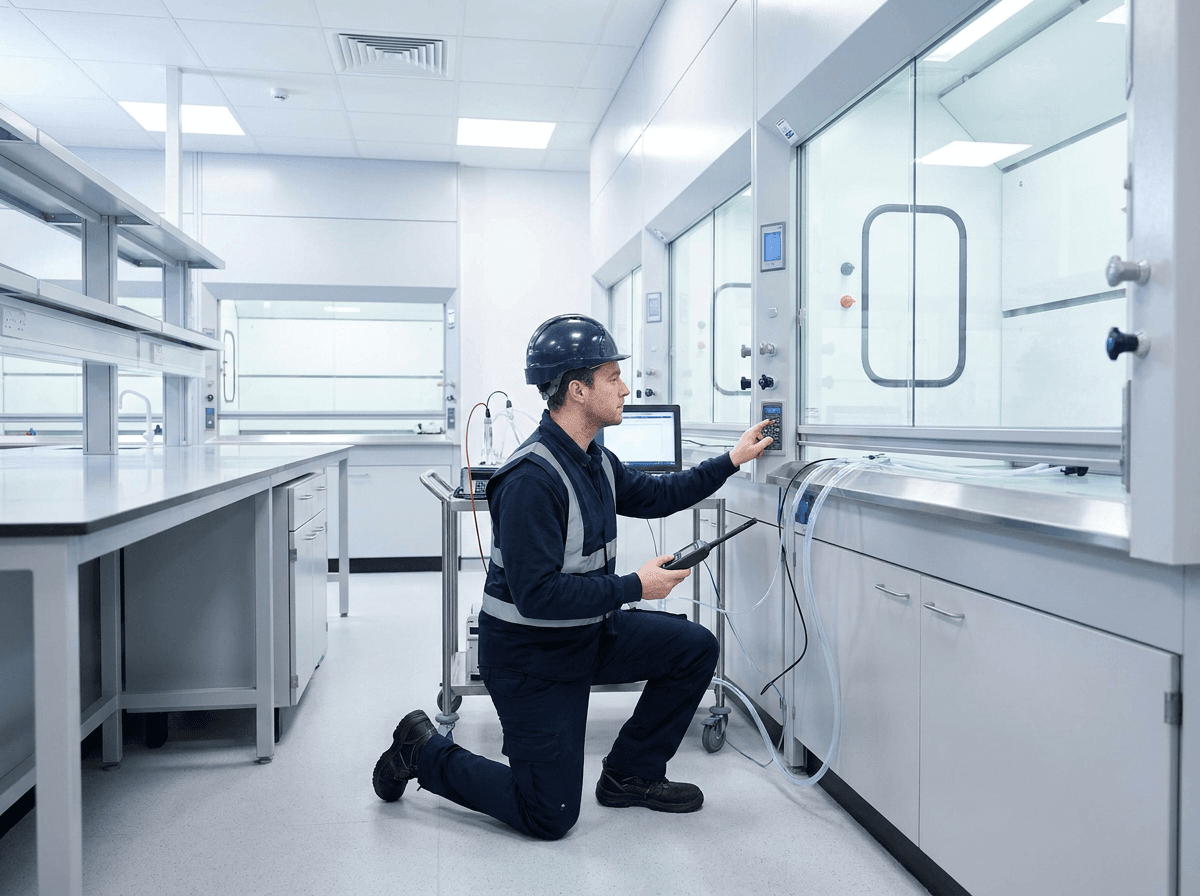

Sådan hjælper Vilea med stinkskabsudsugning
Vilea projekterer, installerer og servicerer stinkskabsudsugning til laboratorier, undervisning og industri — fra det enkelte bypass-skab til større VAV-anlæg med mange skabe. Vi arbejder med certificerede skabe fra bl.a. Köttermann (EXPLORIS-serien, herunder lav-energi EcoPlus og high-performance til syrer) og Waldner (Secuflow / Secuflow EN7) og tilpasser altid udsugning, afkast og styring til det enkelte skab og laboratorium:
- Laboratorier, medicinal og fødevare — vi dimensionerer udsugning, afkast og erstatningsluft, så ansigtshastighed, alarm og dokumentation er på plads til arbejdsmiljø og compliance.
- Uddannelse og skoler — driftssikker, enkel-betjent udsugning til kemilokaler med mange brugere.
- Bygherrer, rådgivere og ejendomsadministratorer — vi integrerer stinkskabsudsugningen med den øvrige bygningsventilation, så indblæsning, udsugning og eventuel behovsstyring hænger sammen, og leverer indregulering og sporgastest ved aflevering.
- Erhverv med eksisterende skabe — serviceaftaler med årligt eftersyn, funktionstest af alarm og dokumentation.

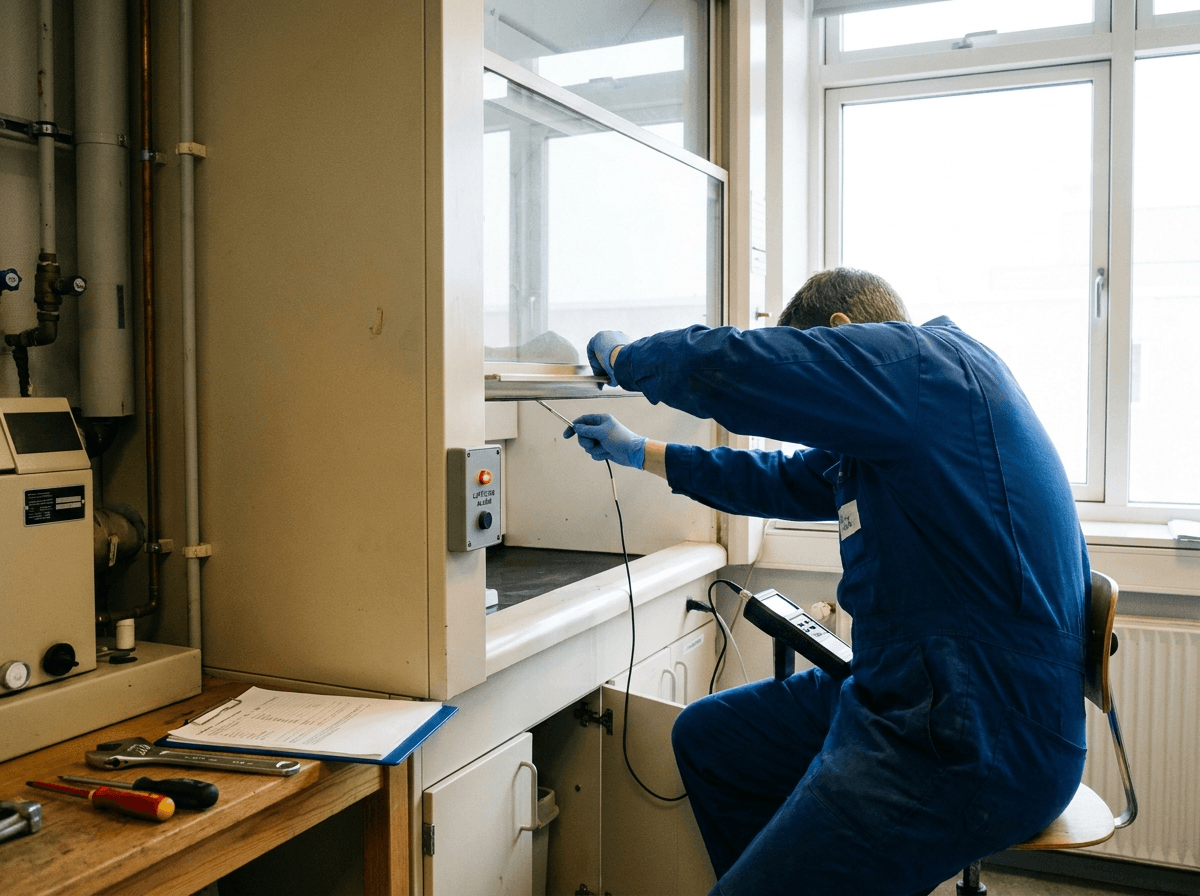

Service og lovpligtigt eftersyn af stinkskabe
Et stinkskab skal kontrolleres regelmæssigt — som udgangspunkt mindst én gang om året — og altid hvis skabet ændres til en anden funktion eller flyttes. Kontrollen omfatter typisk måling af luftstrøm/ansigtshastighed, funktionstest af alarm og evt. sporgastest, med dokumentation. Vilea tilbyder serviceaftaler med årligt eftersyn, funktionstest og dokumentation af stinkskabsudsugningen.
Hvad er inkluderet?
Fordele ved professionel service
Beskytter personalet
Konstant udsugning trækker farlige dampe ind og væk fra brugerens indåndingszone.
Dokumenteret på stedet
Sporgastest og indregulering ved aflevering viser, at skabet er sikkert i netop jeres lab.
Energirigtig drift
VAV/behovsstyring og standby ved lukket rude sænker luftmængden og energiforbruget.
Altid funktionsklart
Serviceaftaler med årligt eftersyn og funktionstest af alarm holder anlægget i drift.
Hvorfor vælge os?
Vi tager hele forløbet
Projektering, installation, indregulering, sporgastest og løbende service — én leverandør.
Alle skabstyper
Bypass, VAV, walk-in og specialskabe (syre, perklorsyre, isotop) — vi vælger det rette ud fra jeres stofliste.
Helheden hænger sammen
Vi integrerer skabet med rummets indblæsning og udsugning, så tryk, alarm og luftmængde spiller sammen.
Dokumenteret sikkerhed
Sporgastest og flow-alarm dokumenteres på installationsstedet efter DS/EN 14175 og Arbejdstilsynets krav.
Til lab, uddannelse og industri
Laboratorier, medicinal, fødevare, skoler og erhverv — ved nybyg, renovering og udskiftning.
Landsdækkende service
Teknikere i hele Danmark og serviceaftaler med årligt eftersyn og funktionstest.
Ofte stillede spørgsmål
Hvad er et stinkskab?
Hvad koster et stinkskab?
Hvad koster stinkskabsudsugning installeret?
Hvad er forskellen på en LAF-bænk og et stinkskab?
Hvilken type stinkskab skal jeg vælge?
Hvor tit skal et stinkskab efterses?
Hvad er den rigtige ansigtshastighed?
