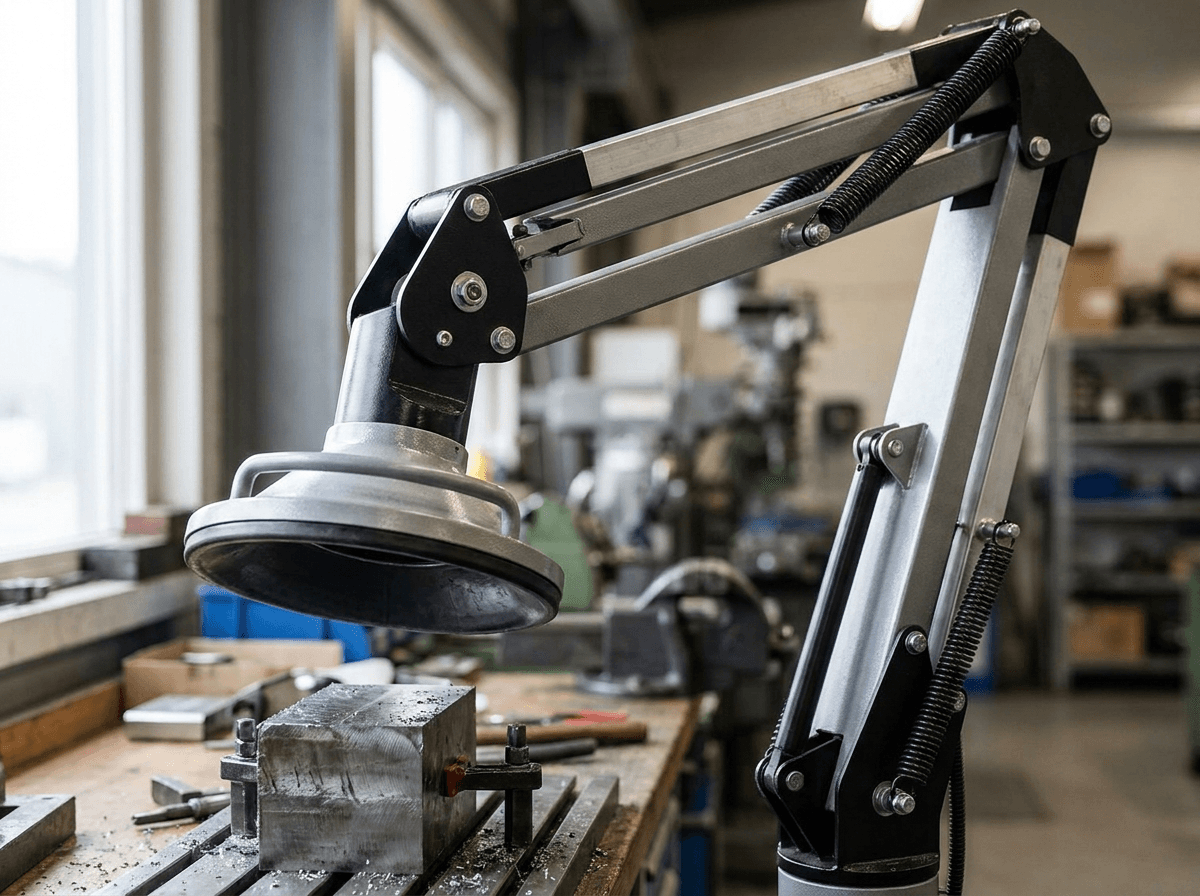

Punktudsugning – løsninger til svejsning, værksted og proces
Punktudsugning er en udsugning der fanger svejserøg, støv, dampe og gasser lige der hvor de opstår – før de spreder sig i lokalet og medarbejderne indånder dem. Vilea er et dansk ventilationsfirma der projekterer, installerer og servicerer sugearme, mobil og fast punktudsugning til industri, værksteder og produktion – dimensioneret efter Arbejdstilsynets krav og den enkelte proces.
Oplever du disse problemer?
Punktudsugning (også kaldet procesudsugning eller lokaludsugning) er en udsugning etableret i direkte tilknytning til arbejdsprocessen. Formålet er at fjerne forureningen så tæt på kilden som muligt, før den når medarbejderens indåndingszone og resten af rummet. Den mest almindelige løsning er en fleksibel sugearm ved arbejdsstationen, men punktudsugning findes også som mobile enheder, on-torch-sug på svejsepistolen og faste anlæg med flere arme. Vilea er et dansk ventilationsfirma, der projekterer, installerer og servicerer punktudsugning i hele landet.

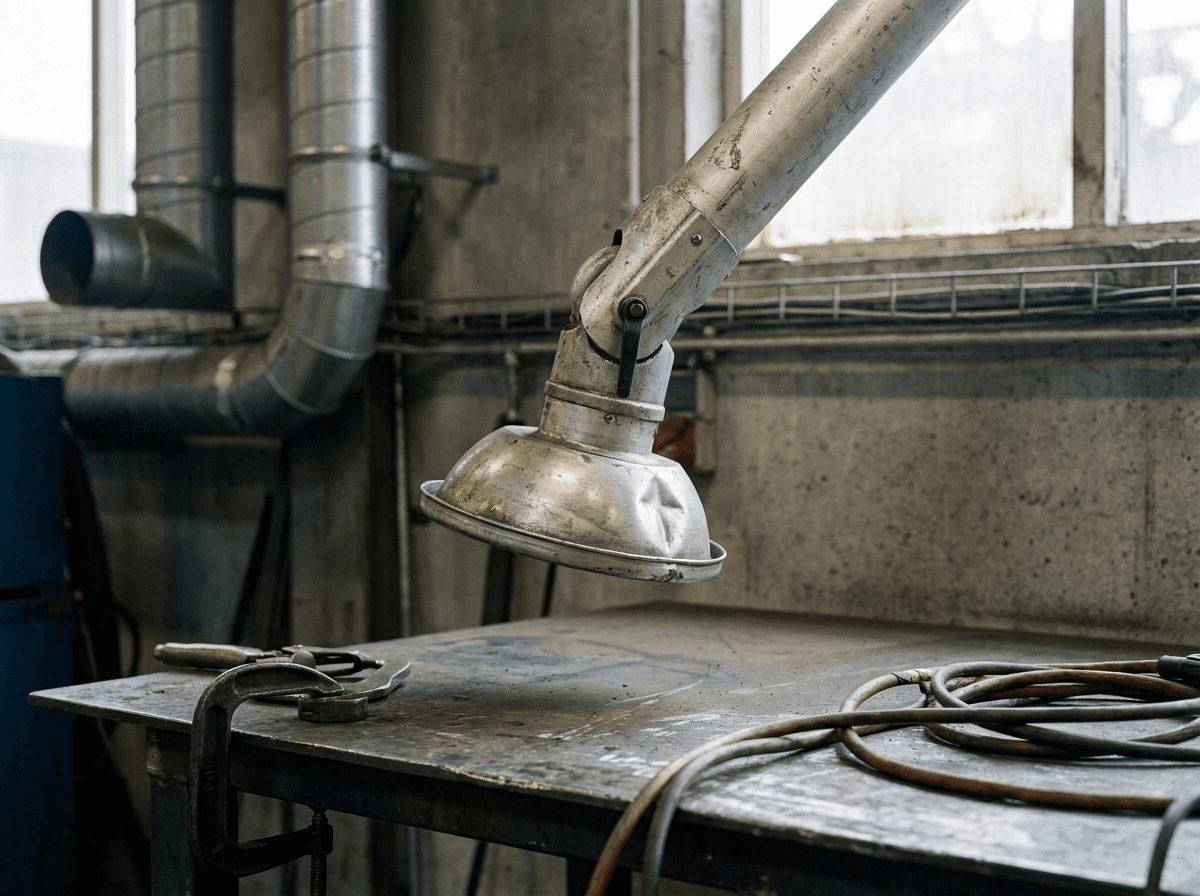

Hvad er punktudsugning?
Punktudsugning adskiller sig fra almindelig rumventilation: rumventilation fortynder luften i hele lokalet, mens punktudsugning fjerner forureningen ved kilden. Det er langt mere effektivt og beskytter både den, der arbejder, og kollegerne i den anden ende af hallen. Ved svejsning kan noget forurening dog slippe forbi – derfor suppleres punktudsugningen ofte med rumventilation.

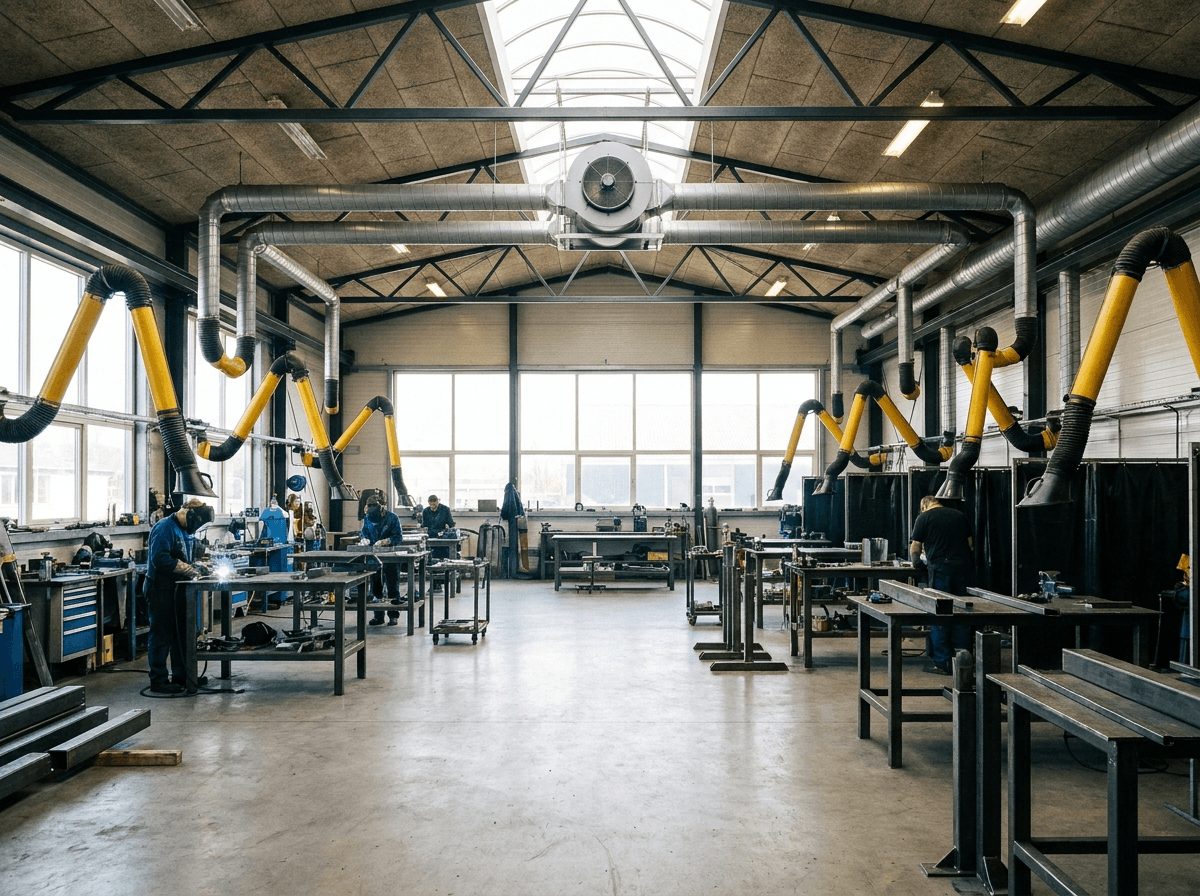

Løsninger til punktudsugning – sådan gøres det i praksis
Der findes flere måder at etablere punktudsugning på. Valget afhænger af processen (svejsning, slibning, lodning), hvor meget arbejdsstationen flyttes rundt, og hvor mange pladser der skal betjenes:

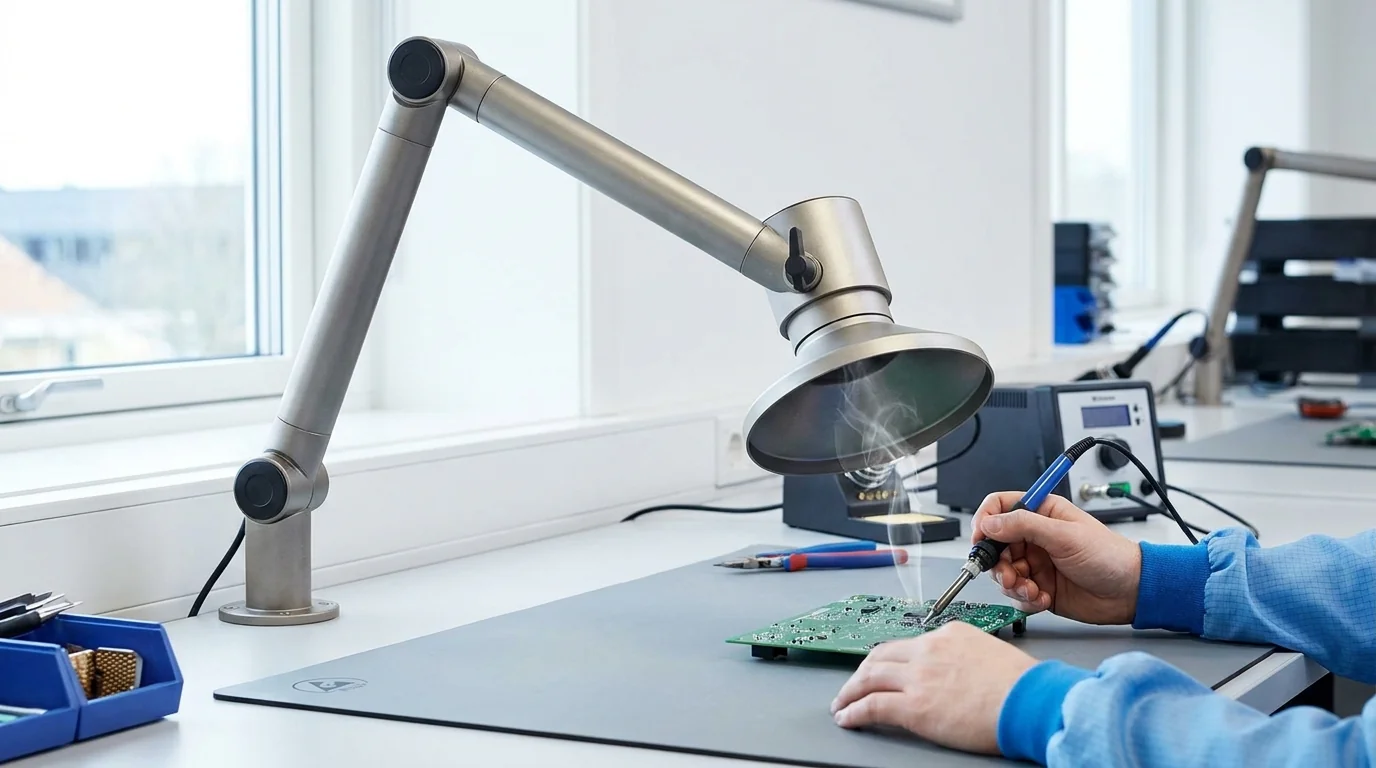

- Fleksibel sugearm (lavvakuum) – en leddelt, bevægelig arm med en sugehætte, der føres tæt på processen. Lavvakuum suger store luftmængder og kan i de fleste tilfælde effektivt fjerne al forurening fra en svejseproces – også gasser som ozon. Standardløsningen ved svejse- og arbejdsborde. Vi monterer bl.a. fleksible udsugningsarme fra Geovent (ESA-, ASA-4- og WING-serien) i pulverlakeret aluminium; er loftshøjden lav – fx i svejsekabiner – vælger vi ofte Geovents COMPACT-teleskoparm, der kan trækkes op og rotere 360° over arbejdsstationen.
- On-torch / højvakuum – et lille sugefelt, fx en sugehætte monteret direkte på svejsepistolen. Vælges ved trange emner og mobilt arbejde. Tilstrækkeligt mod svejserøg ved fx elektrodesvejsning, men har ikke effekt mod ozon – dér kræves lavvakuum. Til on-torch-sug bruger vi højvakuumanlæg fra Geovent (HVU-serien) med integreret filtercyklon og selvrensende filterpatron.
- Udsugningsbord / svejsebord – udsuget er integreret i selve bordet (nedefra/bagfra). Lufthastigheden ved/under emnet bør være 1-2 m/s, så røg og skæredampe trækkes effektivt væk (jf. At-vejledning D.2.16). Vi leverer bl.a. Geovents GT Ultra svejse- og slibebord, hvor røg og slibestøv trækkes væk via bagkantsudsug og risten under emnet.
- Mobil punktudsugning – en transportabel enhed med indbygget filter og sugearm, der kan køres hen til skiftende arbejdssteder. Praktisk ved lejlighedsvis svejsning, slibning eller lodning på værksteder og byggepladser uden fast anlæg. Vi bruger her mobile enheder fra Geovent (GeoGo-serien med W3-svejsefilter eller HEPA H13) samt transportable PM-ventilatorer.

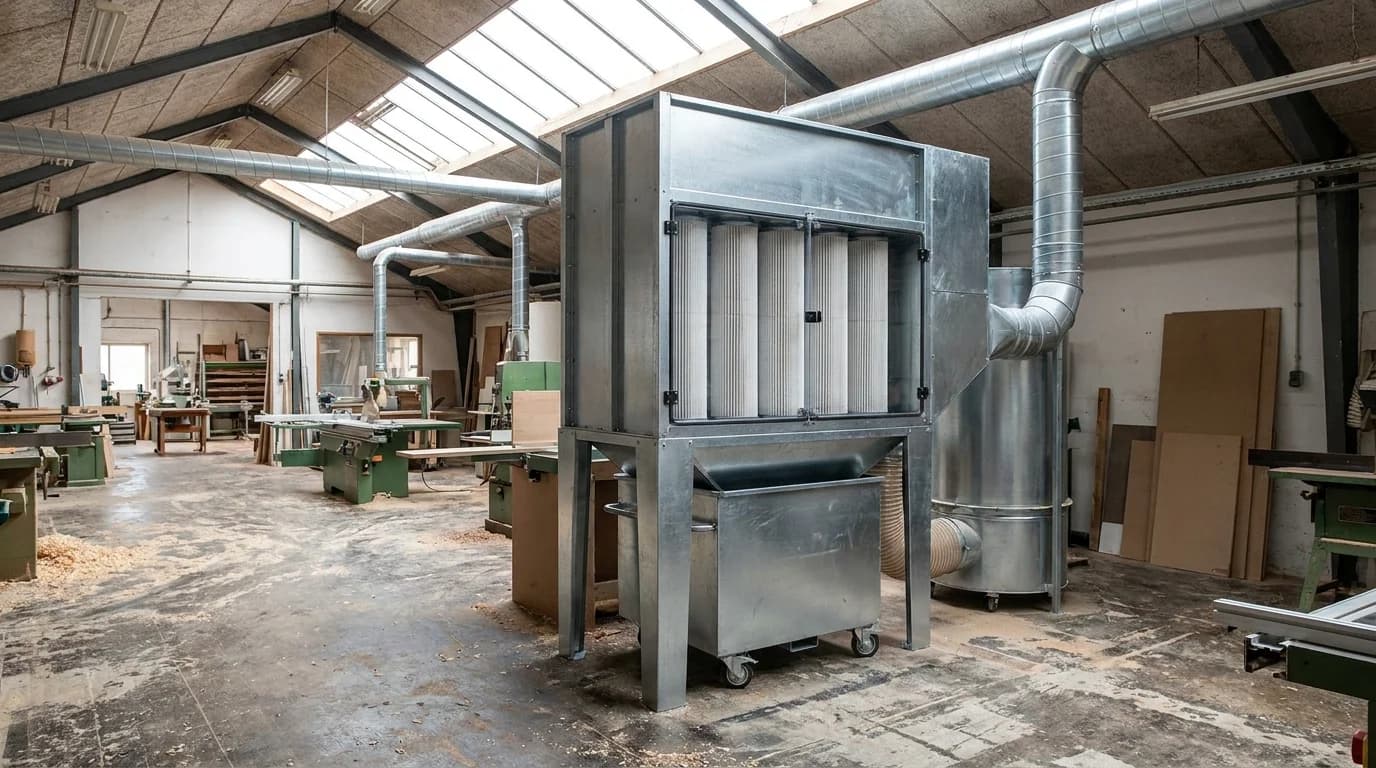

- Fast anlæg med flere arme – et centralt kanal- og ventilatoranlæg der betjener mange arbejdsstationer. Bygges op af sugearme/sugehætter, kanalsystem, spjæld, ventilator, filter/renseenhed og afkast – plus indregulering og funktionsafprøvning ved aflevering. Vi bygger typisk anlægget op om Geovents komponenter – sugearme, GFB2 W3-svejsefilter (W3-godkendt efter DIN EN ISO 21904) med selvrensning og LEF-/MEF-centrifugalventilatorer med behovsstyring – og afkaster ren, tør luft over tag med energieffektive RUCK EC-tagventilatorer fra Øland (fx STEC-355/STEC-450 eller VSA-250-EKO) eller i kanalen med RUCK RS-kanalventilatorer (fx RS 250 EC / RS 250L EC, ø250 mm) med EC-motor og trinløs 0-10V-regulering.

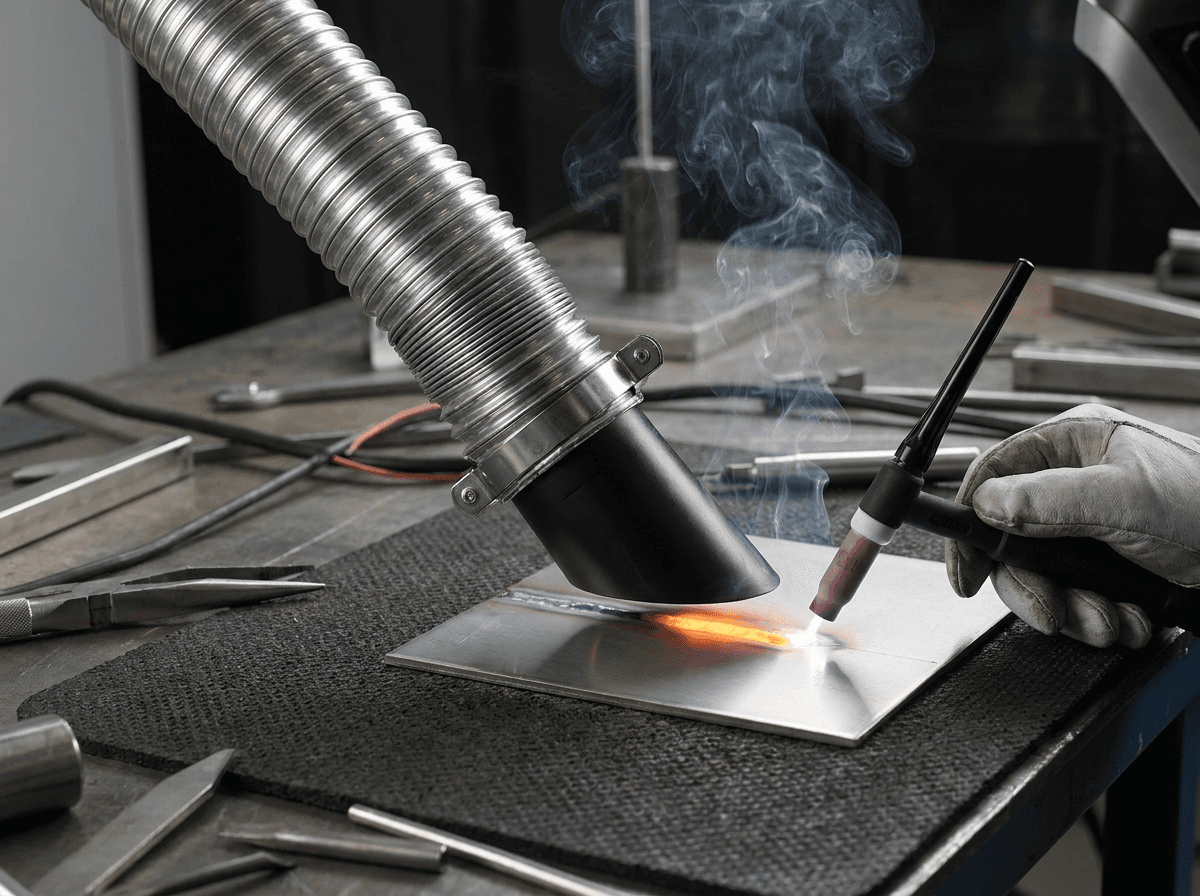

Punktudsugning ved svejsning
Ved svejsning er der som hovedregel krav om punktudsugning. Svejserøg og gasser er den hyppigste årsag til anmeldte luftvejssygdomme i metal- og maskinindustrien og er klassificeret som kræftfremkaldende. Arbejdstilsynet har derfor kørt kampagnen "Stop passiv svejsning – brug punktudsugning", netop fordi udsugningen beskytter både svejseren og de omkringstående kolleger. Til de fleste svejseprocesser vælges en fleksibel sugearm (lavvakuum); ved trange emner suppleres eller erstattes den af on-torch-sug (højvakuum). Læs mere om dedikeret svejseudsugning. De præcise luftmængder og den nødvendige indfangning fastlægges i projektet ud fra svejsemetode, emne og arbejdsplads.

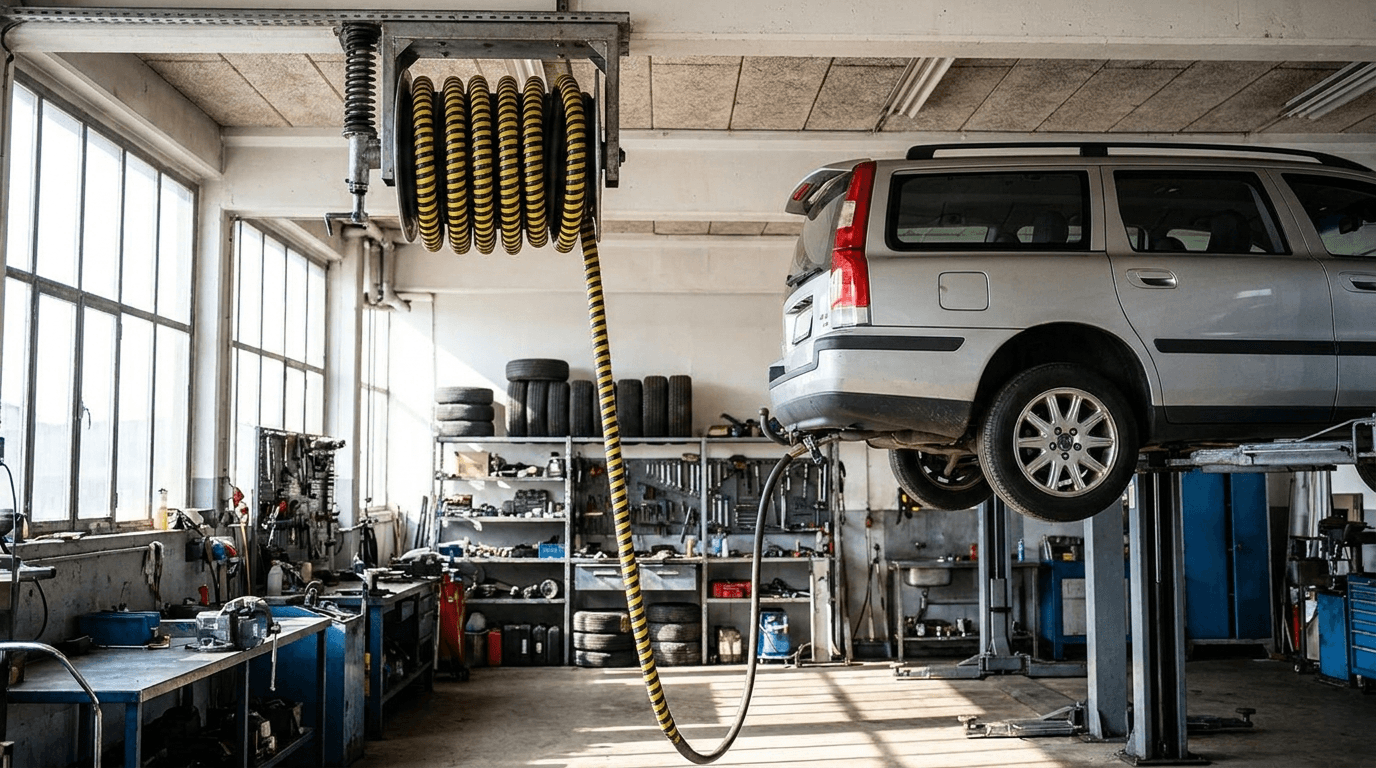

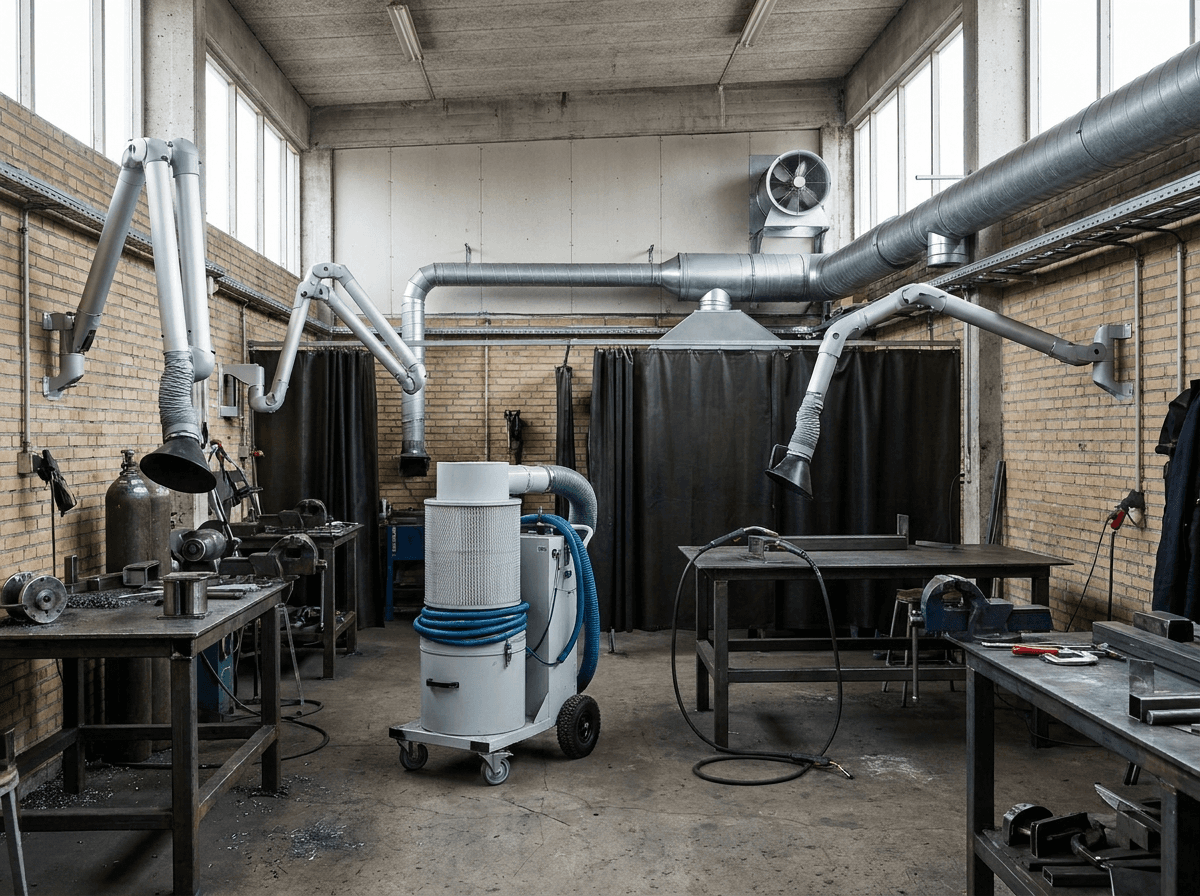

Punktudsugning på værksted
På autoværksteder, metalværksteder, produktionshaller og undervisningsværksteder er punktudsugning afgørende for arbejdsmiljøet. Her vælges løsningen efter hvor mobilt arbejdet er: mobil punktudsugning eller on-torch-sug til skiftende opgaver, faste sugearme ved etablerede svejse-/slibepladser, og centrale flerarms-anlæg hvor der er mange faste stationer. Vilea rådgiver om den rette kombination ud fra processen, antal arbejdsstationer og bygningens geometri – og om hvornår rumventilation skal supplere.
Skal der altid anvendes punktudsugning ved elektrodesvejsning?
Ikke nødvendigvis i form af en sugearm, men der skal altid være effektiv udsugning ved kilden. Det konkrete valg afhænger af emne, metode og om der udvikles gasser:
- Effektiv udsugning ved kilden: Ved elektrodesvejsning er højtryks-/on-torch-udsugning som udgangspunkt tilstrækkeligt til at beskytte mod svejserøgen.
- Krav indendørs: Foregår arbejdet indendørs eller på fast arbejdssted, er der som hovedregel krav om punktudsugning.
- Høj- vs. lavvakuum: Det konkrete valg afhænger af emne, metode og om der udvikles gasser som ozon.
- Fastlægges i projektet: De præcise krav fastlægges i projektet ud fra den enkelte proces.
Er der krav om punktudsugning ved TIG-svejsning?
Ja – også ved TIG-svejsning gælder hovedreglen om punktudsugning, når der arbejdes indendørs eller på fast arbejdssted:
- Giftig røg og ozon: TIG udvikler giftig røg og gasser (bl.a. ozon), som skal fjernes ved kilden.
- Lavvakuum anbefales: Her anbefales effektiv lavtryksudsugning (sugearm), fordi lavvakuum i modsætning til højvakuum også fanger ozon.
- Fastlægges i projektet: Det endelige krav og dimensioneringen fastlægges ud fra materiale (fx rustfrit stål) og arbejdsplads.
Recirkulation af udsuget luft
Siden 1. juli 2023 er det på visse betingelser tilladt at recirkulere udsuget procesluft – men reglerne er stramme:
- Forbud ved svejserøg: På faste arbejdssteder er det fortsat forbudt at recirkulere luft, der indeholder svejserøg eller kræftfremkaldende gasser og dampe.
- Dokumentationskrav: Hvor recirkulation er tilladt, skal virksomheden løbende kunne dokumentere, at luften renses effektivt, og at der er tilstrækkelig luftfornyelse i arbejdsområdet.
- Fastlægges i projektet: De nærmere betingelser fastlægges ud fra Arbejdstilsynets At-vejledninger for ventilation på faste arbejdssteder og for svejsning/skæring i metal.

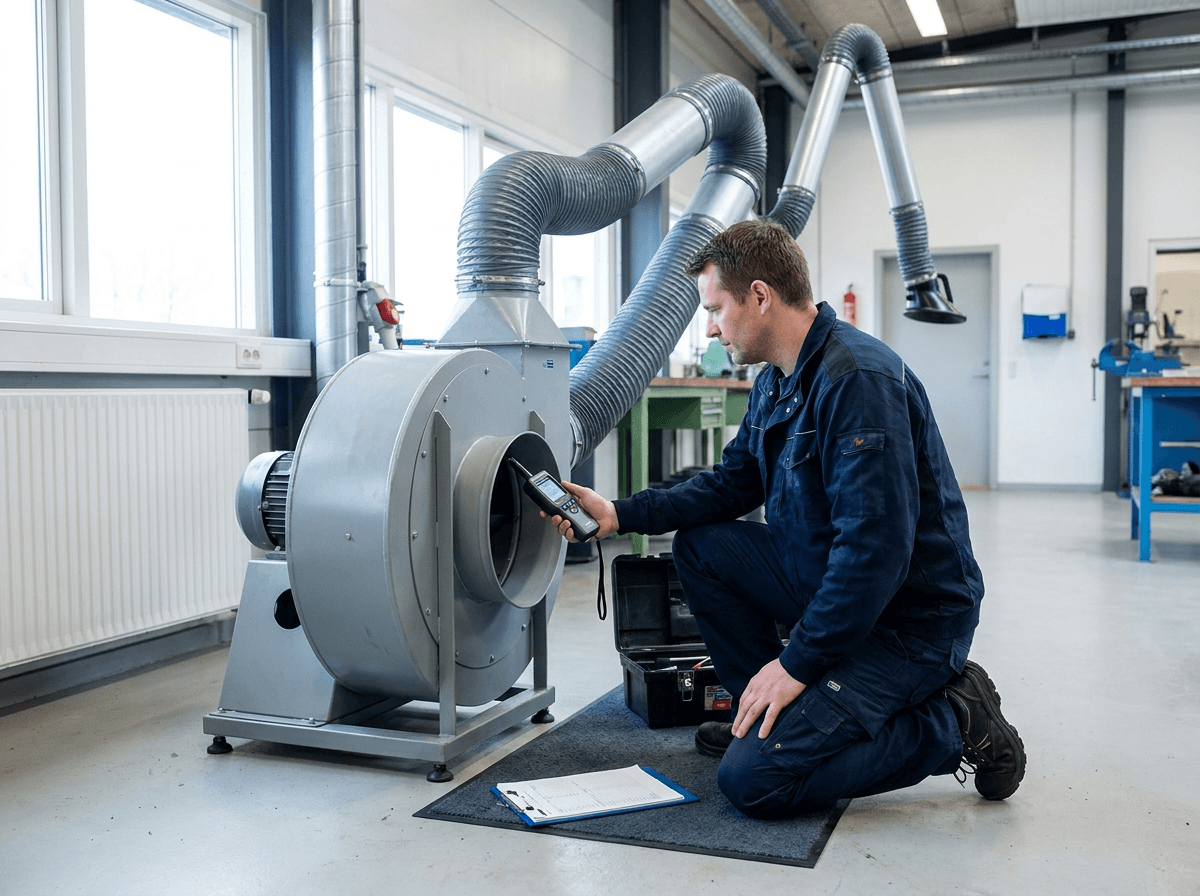

Sådan hjælper Vilea med punktudsugning
Vilea er et dansk ventilationsfirma, der leverer punktudsugning til erhverv, industri og værksteder. Vi hjælper produktionsvirksomheder, autoværksteder, metalværksteder, undervisningsinstitutioner, bygherrer og rådgivere med at få den rigtige løsning fra start:
- Projektering – vi dimensionerer sugearme, kanalføring, ventilator og filter efter jeres processer, antal arbejdsstationer og bygningens geometri – og afgør, hvornår rumventilation skal supplere.
- Installation – vi installerer mobile enheder, faste sugearme, on-torch-sug, udsugningsborde og centrale flerarms-anlæg – med komponenter fra bl.a. Geovent og RUCK/Øland, og med indregulering, funktionsafprøvning og dokumentation ved aflevering. Har I en ældre, strømslugende udsugningsventilator, kan vi ofte reparere eller udskifte den til en ny energieffektiv EC-model og spare på driften.
- Service – vi tilbyder serviceaftaler med eftersyn, filterskift, funktionstest og dokumentation, så indfangning og luftmængde bevares, og anlægget lever op til Arbejdstilsynets krav år efter år.
Hvad er inkluderet?
Fordele ved professionel service
Fjerner ved kilden
Røg, støv og gasser fanges dér hvor de opstår – før de når indåndingszonen.
Beskytter arbejdsmiljøet
Sundere luft for både svejseren og kollegerne i resten af værkstedet.
Opfylder AT-krav
Dimensioneret efter Arbejdstilsynets vejledninger med dokumentation til tilsyn.
Rette løsning fra start
Mobil, fast eller on-torch – vi vælger og kombinerer efter jeres processer.
Hvorfor vælge os?
Vi tager hele forløbet
Projektering, installation, indregulering og løbende service – én leverandør fra idé til aflevering.
Alle løsningstyper
Sugearme (lavvakuum), on-torch (højvakuum), udsugningsborde, mobile enheder og centrale flerarms-anlæg.
Dimensioneret efter processen
Vi vælger indfangning og luftmængde ud fra svejsemetode, emne, antal pladser og bygningens geometri.
Efter Arbejdstilsynets krav
Vi arbejder efter At-vejledningerne for ventilation på faste arbejdssteder og svejsning i metal og leverer dokumentation.
Til værksted, industri og undervisning
Autoværksteder, metalværksteder, produktionshaller, skoler, bygherrer og rådgivere ved nybyg og renovering.
Landsdækkende service
Teknikere i hele Danmark og serviceaftaler med eftersyn, filterskift og funktionstest.
