Støvudsugning til slibestøv, træstøv og industristøv
Støvudsugning er procesudsugning, der opsamler slibestøv, træstøv og andet procesudviklet støv direkte ved kilden og renser luften i et filteranlæg, før den ledes ud eller recirkuleres. Vilea er et dansk ventilationsfirma, der projekterer, installerer og servicerer støvudsugning — punktudsugning, sugearme, slibeborde, centralanlæg og filteranlæg — til industri, snedkerier og metalværksteder, med korrekt ATEX-sikring hvor støvet er brandbart.

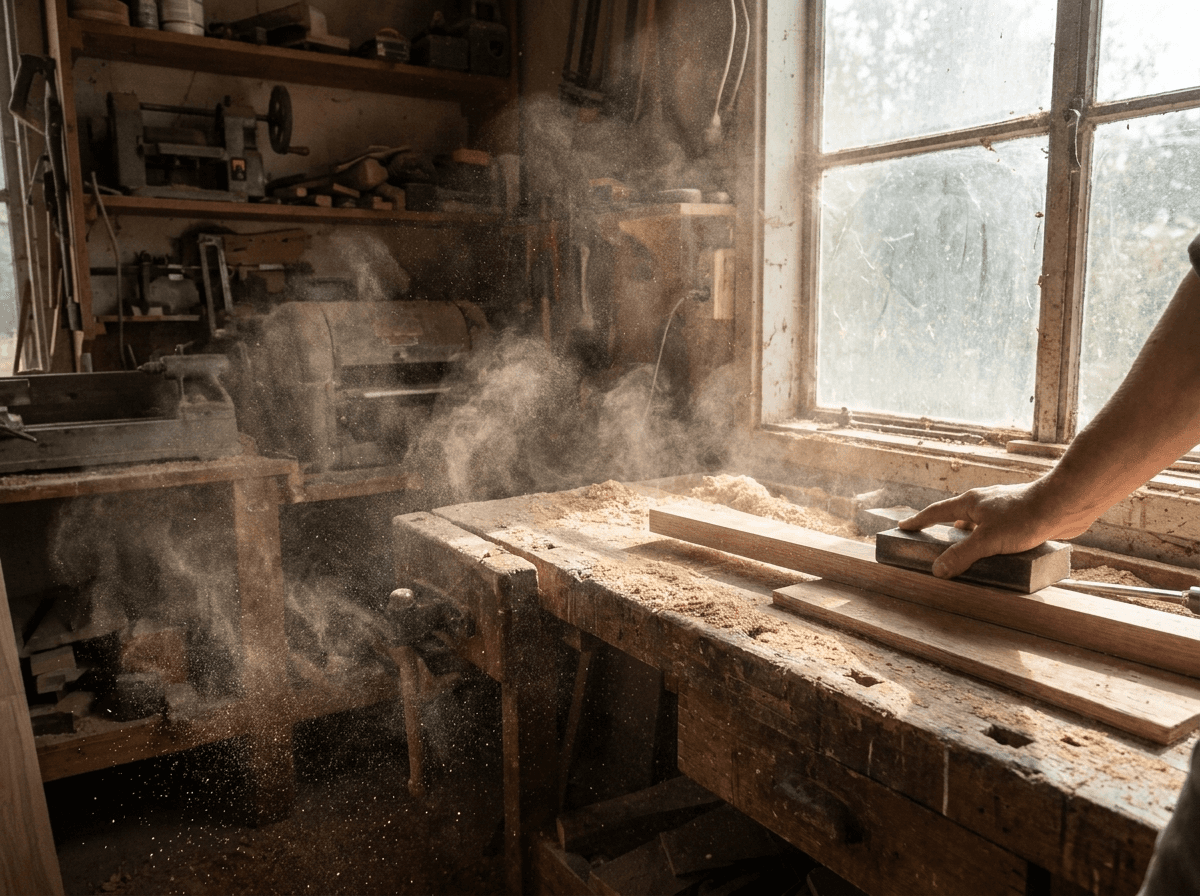

Oplever du disse problemer?
Støvudsugning er procesventilation, der fanger støv dér hvor det dannes — ved slibemaskinen, båndpudseren, savbænken eller svejsebordet — før det spreder sig til rummet og indåndes. Anlægget fører støvet i en luftstrøm gennem et filteranlæg, udskiller partiklerne i en beholder og leder den rensede luft videre eller recirkulerer den. Formålet er at beskytte medarbejderne mod sundhedsskadeligt støv, overholde grænseværdier og kræftregler, reducere eksplosionsrisiko fra brandbart støv og holde maskiner og lokaler rene. Til forskel fra almindelig rumventilation er støvudsugning punkt-/kildeudsugning: den fjerner forureningen ved kilden — ikke først når den er blandet op i rumluften. Vilea er et dansk ventilationsfirma, der projekterer, installerer og servicerer støvudsugning i hele landet.
Hvad er støvudsugning?
Støvudsugning er procesventilation, der fanger støv dér hvor det dannes — ved slibemaskinen, båndpudseren, savbænken eller svejsebordet — før det spreder sig til rummet og indåndes.
- Fanger ved kilden: støvet opsamles direkte ved slibemaskinen, båndpudseren, savbænken eller svejsebordet, før det spreder sig til rummet og indåndes.
- Renser luften: anlægget fører støvet i en luftstrøm gennem et filteranlæg, udskiller partiklerne i en beholder og leder den rensede luft videre.
- Punkt-/kildeudsugning: til forskel fra almindelig rumventilation fjerner støvudsugning forureningen ved kilden — ikke først når den er blandet op i rumluften.
Løsninger til støvudsugning — sådan løses det i praksis
Der findes flere udførelser af støvudsugning. Valget afhænger af, hvor mange maskiner der skal suges fra, hvor meget og hvilken slags støv der dannes, og om støvet er brandbart. Ofte kombineres flere af løsningerne nedenfor i samme anlæg:

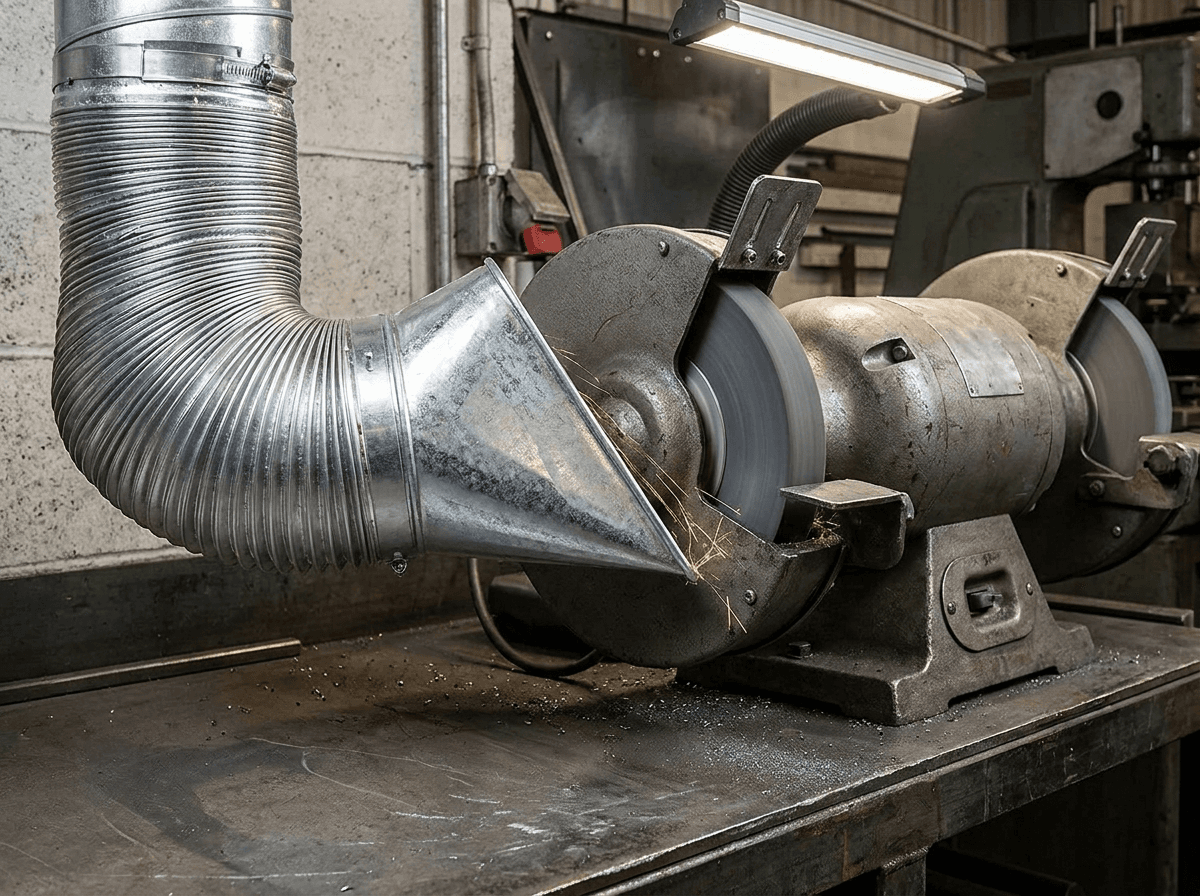

- Punktudsugning ved maskinen – udsugningshætte, indkapsling eller afskærmning placeret direkte på eller tæt ved maskinen (afkortersav, båndpudser, CNC, slibemaskine). Hætten sidder tættest muligt på kilden, fordi indfangningshastigheden falder hurtigt med afstanden.

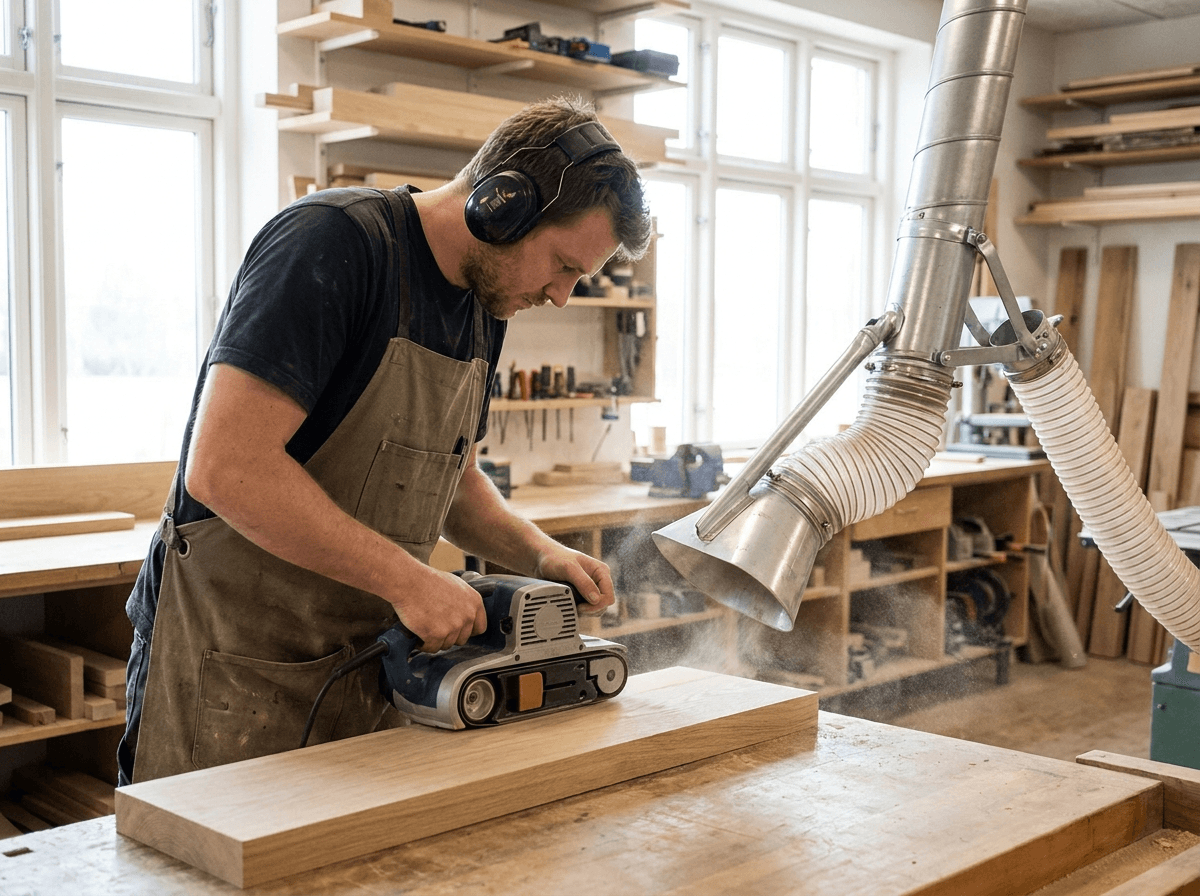

- Udsugningsarme / sugearme – svingbare sugearme på vægbeslag eller stativ, der kan følges hen til skiftende arbejdssteder ved manuel slibning, pudsning eller svejsning. Vi bruger bl.a. svingbare udsugningsarme fra Geovent (WING-, COMPACT- og ASA-serien) — med ATEX-versioner (Geovent ASX) hvor støvet er brandbart.
- Slibeborde og downdraft-borde – nedadgående udsugning gennem bordpladen, så støvet trækkes væk fra åndedrættet under manuel slibning, pudsning og afgratning. Til denne type monterer vi bl.a. Geovent GT Ultra slibe- og svejsebord med bagkant-udsugning og udsugning under risten.
- Mobile udsugere – transportable enheder med indbygget ventilator og filter til enkeltmaskiner, midlertidige arbejdssteder eller mindre værksteder. Vi leverer bl.a. mobile udsugere fra Geovent (den W3-certificerede GeoGo Black W3 og PM-serien), så slibestøv og svejserøg fjernes uden fast kanalføring.
- Centralanlæg (fast installation) – stationært anlæg med kanalsystem, central ventilator og filteranlæg, der samler udsugning fra flere maskiner. Ved store støvmængder bruger vi bl.a. Geovents HVU højvakuum-enheder med indbygget filtercyklon (fås også i ATEX-udførelse, HVUX). Vilea dimensionerer luftmængder, kanaltracé og filtertype efter maskinparken.
Sådan er et støvudsugningsanlæg opbygget
Et støvudsugningsanlæg er sat sammen af komponenter, der tilsammen fanger, transporterer, renser og opsamler støvet:
- Udsugningshætte / sugearm / indkapsling – fanger støvet ved maskinen, placeret tættest muligt på kilden.
- Kanalsystem – dimensioneret til høj transporthastighed (typisk ca. 18-23 m/s for tørt industri-/træstøv), der holder støvet svævende, så det ikke aflejrer sig og tilstopper rørene. Det er en helt anden dimensionering end komfortventilation, hvor kanaler kun kører 2-4 m/s.
- Ventilator – skaber det nødvendige undertryk og luftmængde (m³/h). Til afkast af den rensede, tørre luft bruger vi bl.a. energieffektive EC-ventilatorer fra Øland (RUCK): kanalventilatorer (RUCK RS 250 EC / RS 250L EC, ø250 mm) eller tagventilatorer med vertikalt afkast (RUCK STEC-355 / STEC-450) eller vandret afkast (RUCK VSA-250-EKO). EC-motoren giver trinløs 0-10V-regulering og lavere strømforbrug end ældre AC-ventilatorer. Har I en ældre tag- eller kanalventilator, kan vi reparere den eller udskifte den til en ny EC-model og spare energi.
- Filteranlæg – udskiller støvet (patronfilter, posefilter, evt. cyklon som forfilter).
- Støvopsamling – spand, sæk eller container under filteret.
- Styring og overvågning – start/stop, tryktabsovervågning på filteret og — ved recirkulation — kontroludstyr, der signalerer, hvis luftrensningen bliver utilstrækkelig.

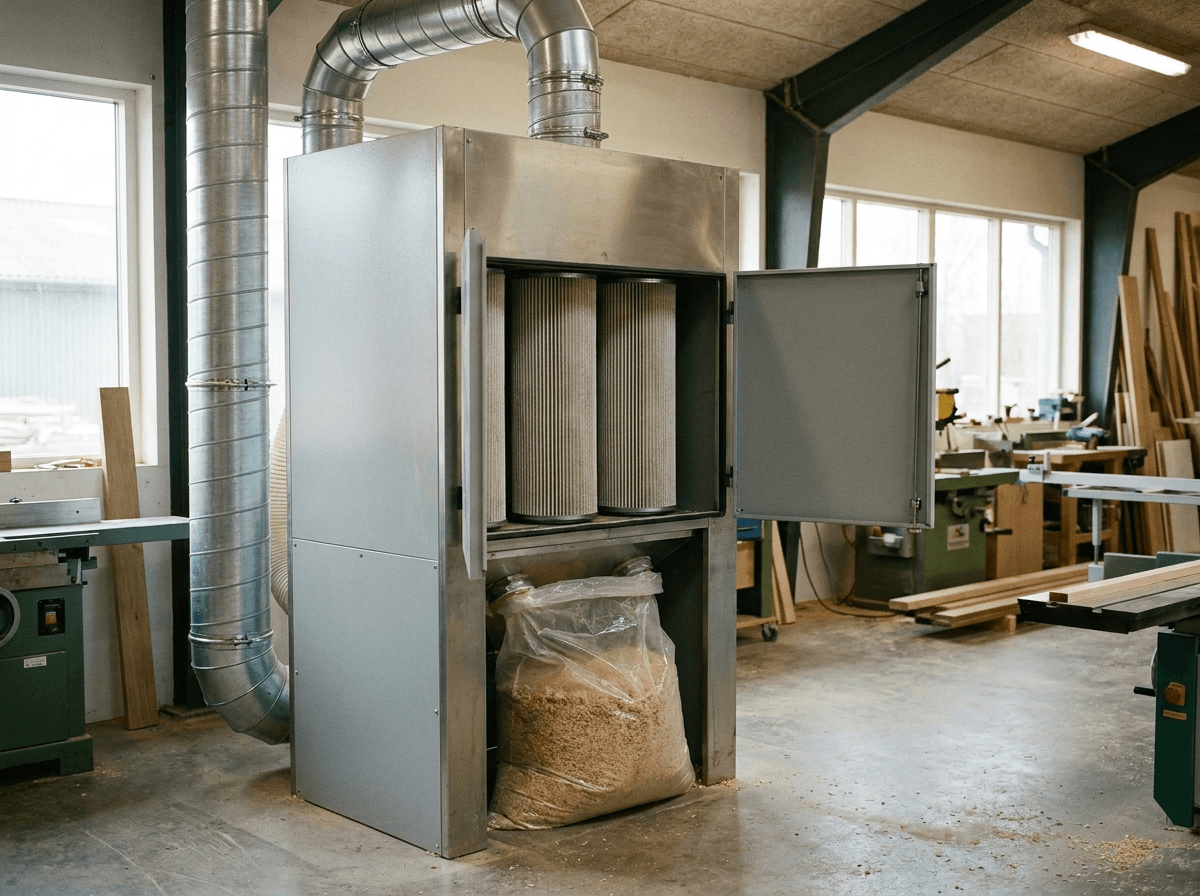

Filteranlæg — patronfilter, posefilter og cyklon
Vilea vælger filtertype ud fra støvets art, mængde, kornstørrelse og om støvet er brandbart eller eksplosivt. Moderne filtermedier kan opnå meget høj afskilningsgrad (over 99,9 %), hvilket er en forudsætning for, at renset luft i mange tilfælde må recirkuleres:
- Patronfilter – stort filterareal på lille plads, høj filtreringsgrad, velegnet til fint slibestøv. Renses automatisk med trykluftpulse (bagpuls). Vi anvender bl.a. selvrensende patronfiltre fra Geovent (GeoFilter GFB2-serien, herunder den W3-certificerede GFB2 W3), der opsamler slibestøv og svejserøg med høj afskilningsgrad.
- Posefilter – robust til større støvmængder og grovere støv, ofte i industriel produktion.

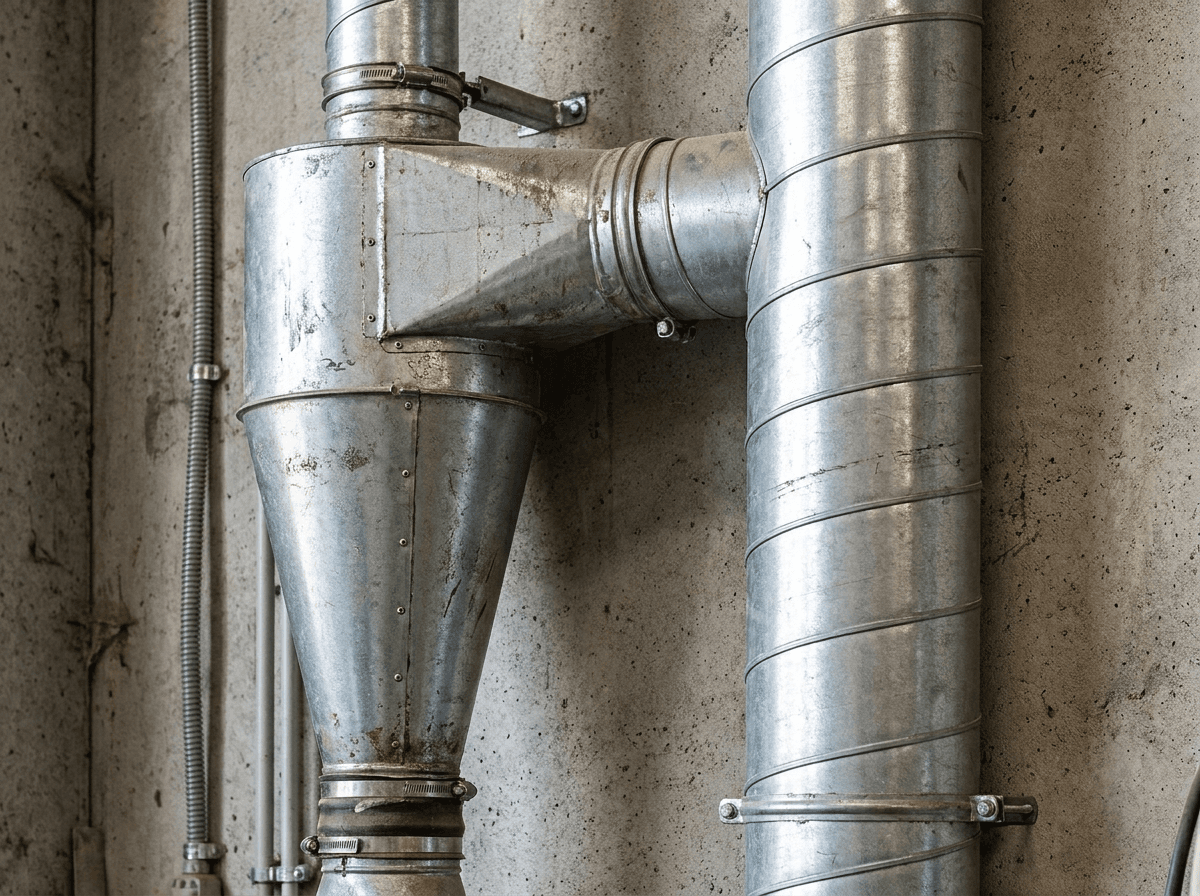

- Cyklon – mekanisk forudskiller, der fjerner de tunge/grove partikler før finfilteret og forlænger filterets levetid ved store støvmængder (fx træ- og spånafsug).

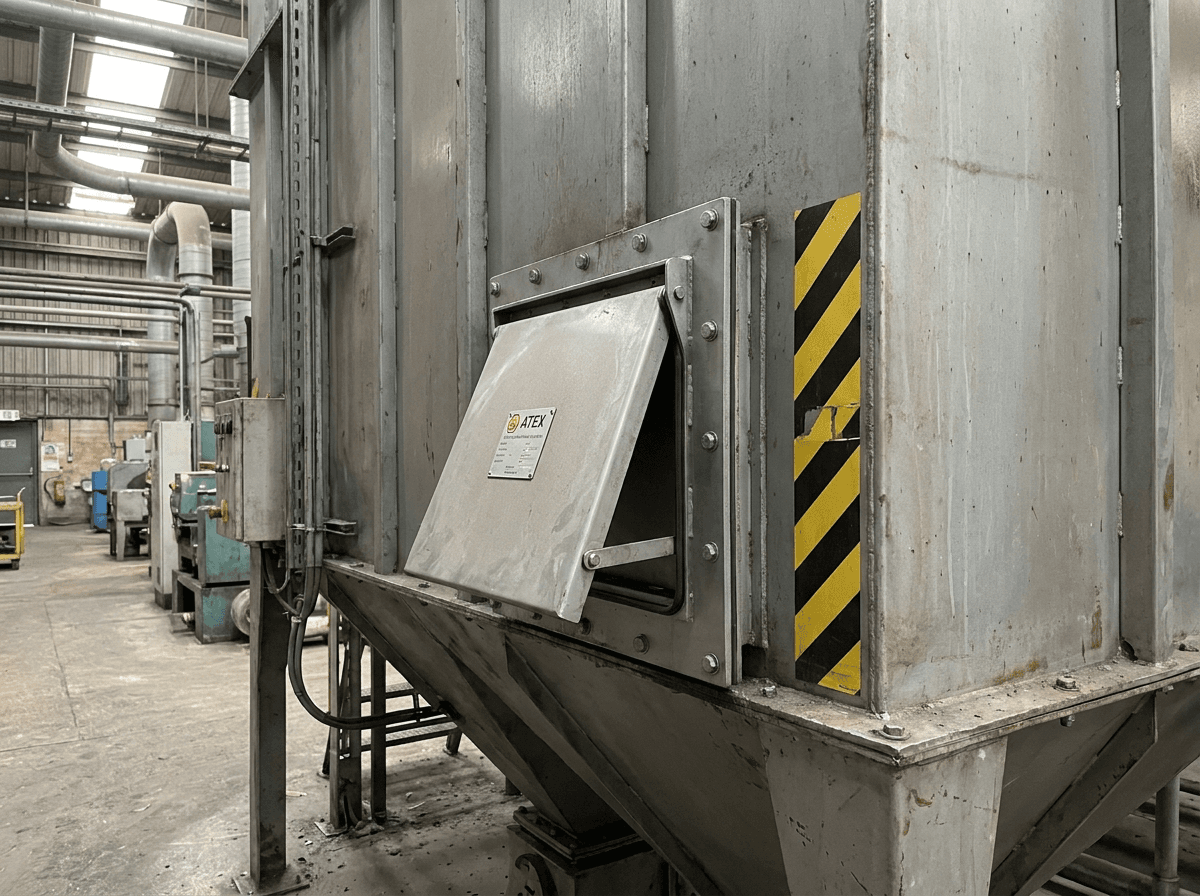

ATEX — når støvet er brandbart eller eksplosivt
Fint organisk støv (fx træ-, mel- og sukkerstøv) og visse metalstøv kan danne eksplosiv støvatmosfære. Filteranlæg, cykloner og kanaler er klassiske risikosteder, fordi støvet her er koncentreret:
- Zoneklassifikation – virksomheder, hvor der kan opstå eksplosiv atmosfære, skal zoneklassificere de farlige områder (støvatmosfære inddeles i zone 20, 21 og 22) og udarbejde en ATEX-APV, når der i normale situationer kan dannes mere end 10 liter sammenhængende eksplosiv atmosfære.
- Eksplosionssikring – filteranlæg til eksplosivt støv beskyttes typisk med trykaflastning (eksplosionslemme) og eksplosionsisolering i de tilsluttede kanaler, så en eventuel eksplosion afgrænses. De relevante standarder (bl.a. DS/EN 14491 og DS/EN 15089) og de præcise zonekrav fastlægges i projektet og virksomhedens ATEX-dokumentation.
- Zoneegnet udstyr – udstyr i eksplosionsfarlige zoner skal være egnet til zonen (mærkede ATEX-komponenter).
Recirkulation — genbrug af renset luft
Fra 1. juli 2023 blev reglerne ændret, så udsuget procesluft i mange tilfælde må recirkuleres, hvis den renses effektivt — hvilket sparer energi til opvarmning af erstatningsluft:
- Tilladt for slibestøv – recirkulation er tilladt for bl.a. træstøv og andet kræftfremkaldende slibestøv, når betingelserne er opfyldt.
- Betingelser – virksomheden skal kunne dokumentere, at luften renses effektivt, anlægget skal have kontroludstyr, der signalerer utilstrækkelig rensning, og der skal tilføres en passende mængde frisk luft.
- Ikke tilladt – recirkulation er ikke tilladt for bl.a. stegeos, svejserøg og kræftfremkaldende gasser og dampe.

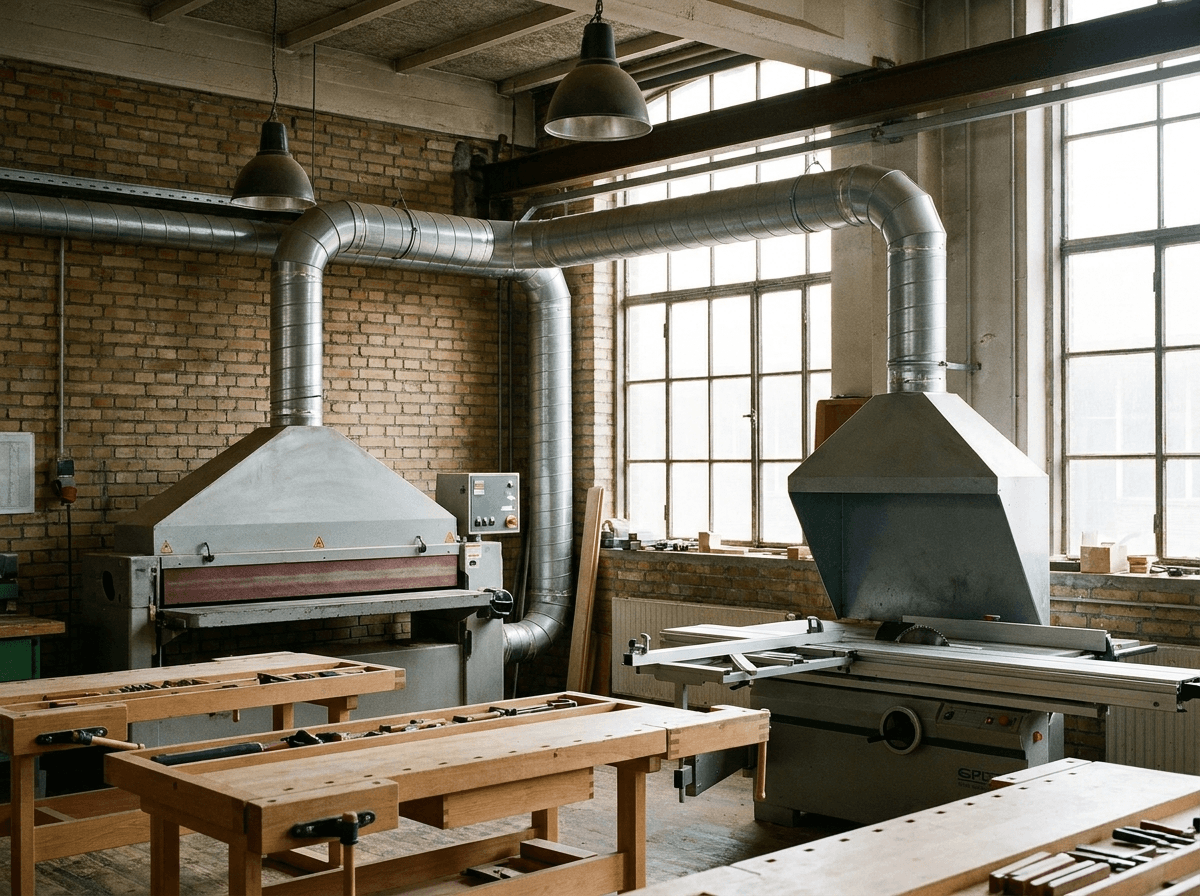

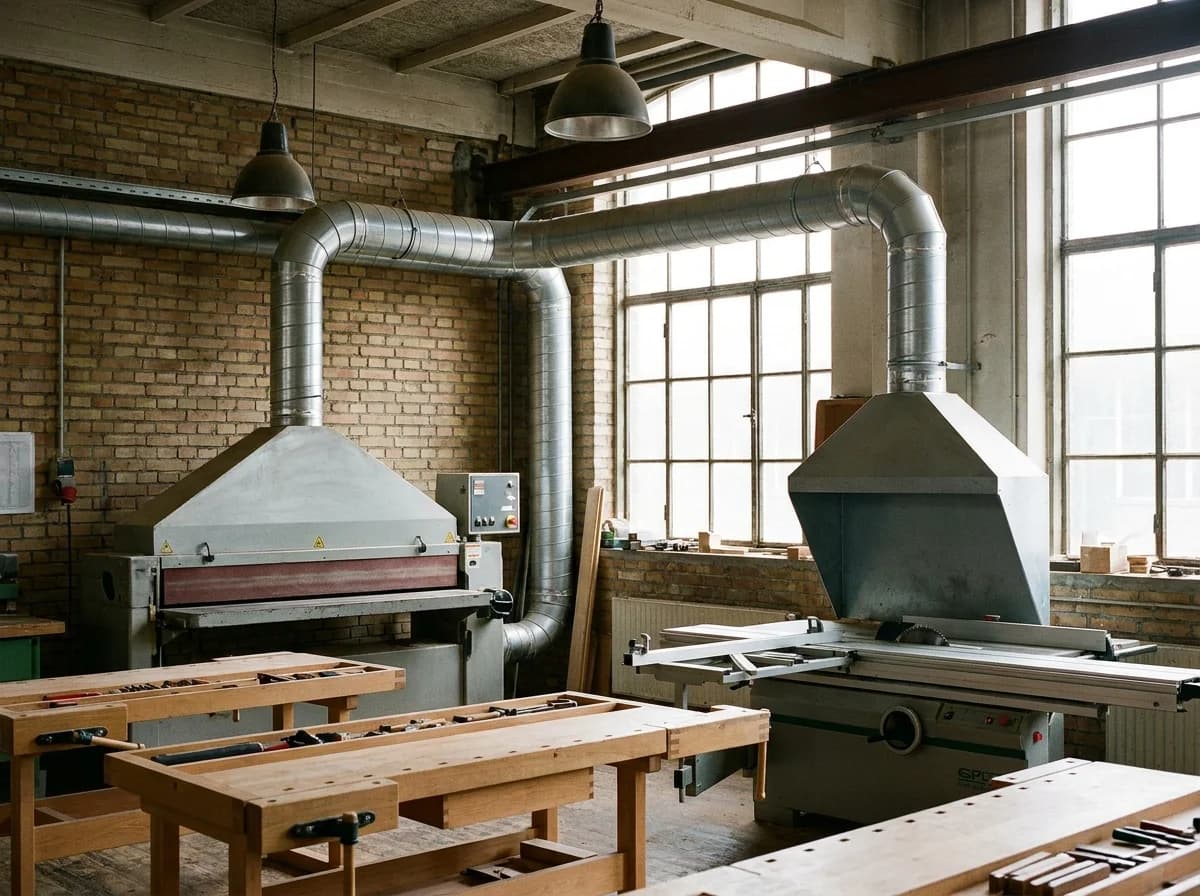

Snedkeri, træindustri og metalværksteder
Vilea dimensionerer luftmængder og filtertype efter den konkrete maskinpark og processerne på stedet:
- Træ og snedkeri – afsug fra afkortersave, båndpudsere, slibemaskiner og CNC. I Danmark er grænseværdien 1 mg/m³ inhalerbart træstøv (tidsvægtet 8-timers gennemsnit) — strengere end EU's bindende minimum på 2 mg/m³ for hårdttræstøv, og den gælder alt træstøv (hårdt som blødt). Træstøv er klassificeret som kræftfremkaldende og omfattet af de skærpede kræftregler. Anlæg projekteres, så den danske værdi overholdes, og med eksplosionssikring på filter og silo.
- Metal og slibestøv – punktudsugning ved slibe- og pudsepladser; filtervalg efter partikelart (nogle metalstøv er brandbare).
- Svejserøg – særskilt svejseudsugning; bemærk at svejserøg ikke må recirkuleres.
Krav og standarder — kort fortalt
Støvudsugning skal leve op til Arbejdstilsynets krav og — for brandbart støv — ATEX-reglerne. De konkrete krav fastlægges altid i projektet ud fra den aktuelle proces:
- Effektiv procesudsugning: Arbejdstilsynet kræver effektiv procesudsugning så tæt på kilden som muligt.
- Træstøv: den danske grænseværdi er 1 mg/m³ inhalerbart, og træstøv er omfattet af kræftreglerne.
- ATEX ved brandbart støv: zoneklassifikation og eksplosionssikring efter anerkendte standarder (bl.a. DS/EN 14491 og DS/EN 15089).
- Fastlægges i projektet: de konkrete grænseværdier, zonekrav og eksplosionssikring afklarer Vilea i projekteringen ud fra virksomhedens brand-/ATEX-dokumentation og gældende bekendtgørelse.
Sådan hjælper Vilea med støvudsugning
Vilea er et dansk ventilationsfirma, der projekterer, installerer og servicerer støvudsugning til erhverv — snedkerier, træindustri, metalværksteder, produktionsvirksomheder og bygherrer/rådgivere med et konkret procesbehov. Uanset om I skal have løst et enkelt slibe-/pudsested eller et helt centralanlæg til produktionen, hjælper vi jer fra behov til færdigt, dokumenteret anlæg:
- Projektering – vi kortlægger maskinparken og processerne, dimensionerer luftmængder, kanaltracé og filtertype, og afklarer træstøv-grænseværdi, kræftregler og evt. ATEX-krav sammen med jer.
- Installation – vi leverer og monterer hele løsningen: punktudsugning, sugearme, slibeborde, mobile udsugere eller fast centralanlæg med filteranlæg og styring.
- Service – vi tegner serviceaftaler med eftersyn af filter, tryktabsmåling, rensning/udskiftning af filterpatroner, kontrol af ventilator og — for ATEX-anlæg — eftersyn af eksplosionssikring. Et tilstoppet filter giver dårlig udsugning og øget risiko.
Hvad er inkluderet?
Fordele ved professionel service
Ren luft ved kilden
Punktudsugning fjerner støvet dér hvor det dannes — før det indåndes eller spreder sig.
Overholder grænseværdier
Anlæg dimensioneret til den danske træstøv-grænseværdi på 1 mg/m³ og kræftreglerne.
ATEX-sikkerhed
Korrekt zoneklassifikation, trykaflastning og eksplosionsisolering hvor støvet er brandbart.
Lavere energiforbrug
Recirkulation af renset luft sparer varme til erstatningsluft, hvor reglerne tillader det.
Hvorfor vælge os?
Vi tager hele forløbet
Projektering, installation, indregulering og løbende service af hele støvudsugningen — én leverandør fra behov til færdigt anlæg.
Alle løsningstyper
Punktudsugning, sugearme, slibeborde, mobile udsugere og centralanlæg — vi vælger og kombinerer det rette til jeres maskinpark.
Rigtig dimensionering
Transporthastighed 18-23 m/s, korrekt filtervalg og luftmængder efter støvets art — ikke komfortventilationens 2-4 m/s.
ATEX-kompetence
Vi projekterer med korrekt zoneklassifikation og eksplosionssikring (DS/EN 14491 og DS/EN 15089) sammen med jeres ATEX-dokumentation.
Kender kræftreglerne
Vi dimensionerer til den danske træstøv-grænseværdi på 1 mg/m³ og de skærpede regler for kræftfremkaldende støv.
Landsdækkende service
Teknikere i hele Danmark og serviceaftaler med filtereftersyn, tryktabsmåling og kontrol af eksplosionssikring.
