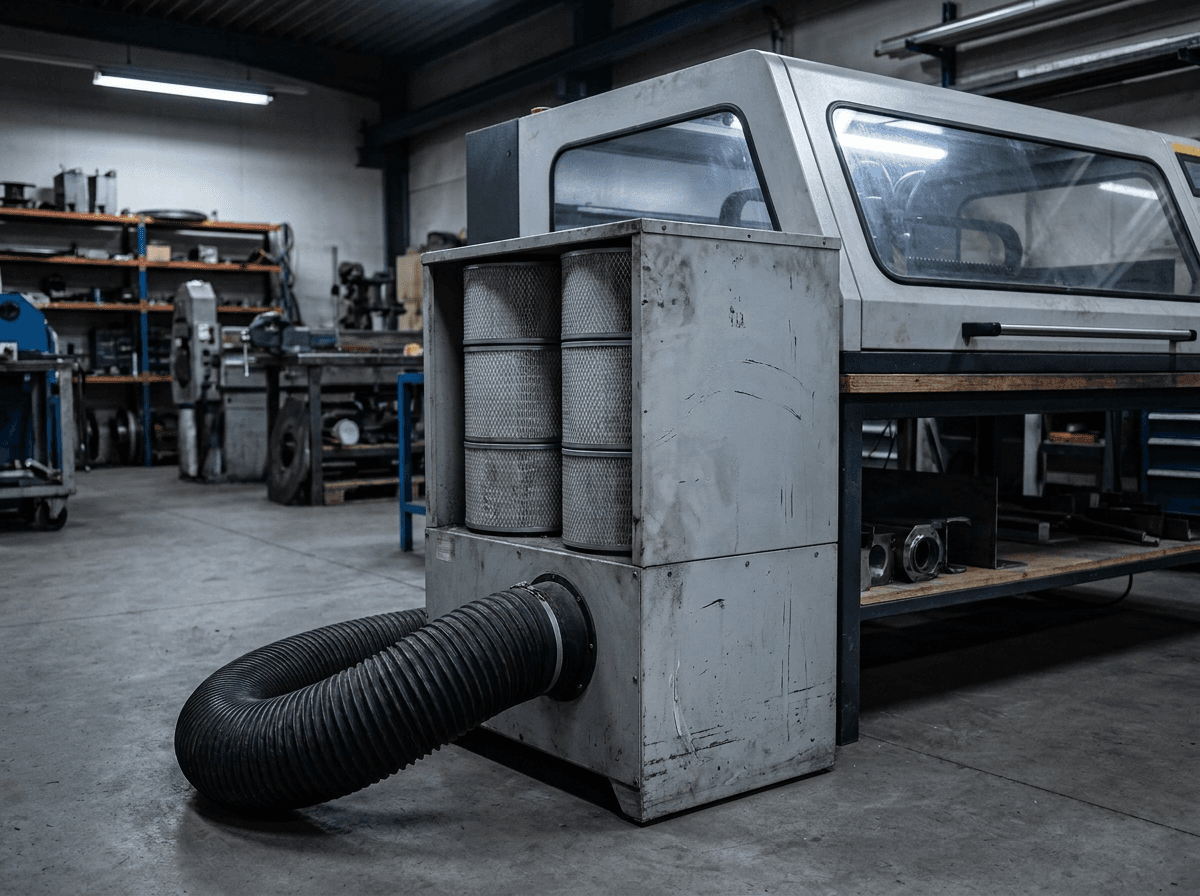

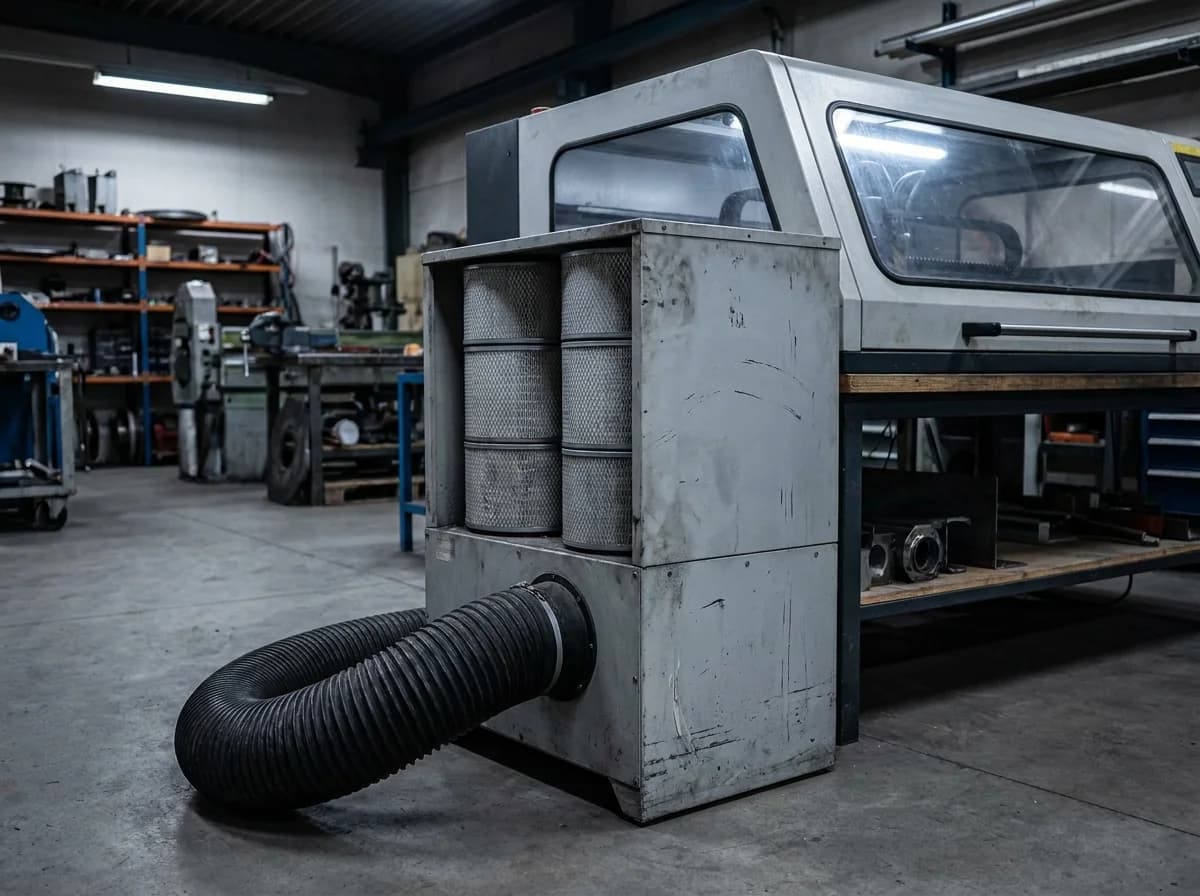

Laser udsugning — løsninger til laserskærer og lasergravering
Hvad er laser udsugning? Det er den procesudsugning, der fanger røgen og partiklerne ved kilden, når en laser skærer eller graverer i metal, plast, træ eller andre materialer — og filtrerer luften gennem partikelfilter, HEPA og aktivt kul, før den føres til det fri eller recirkuleres. Vilea er et dansk ventilationsfirma, der projekterer, installerer og servicerer laserudsugning — fra en enkelt lasergravør til centrale anlæg med flere maskiner.

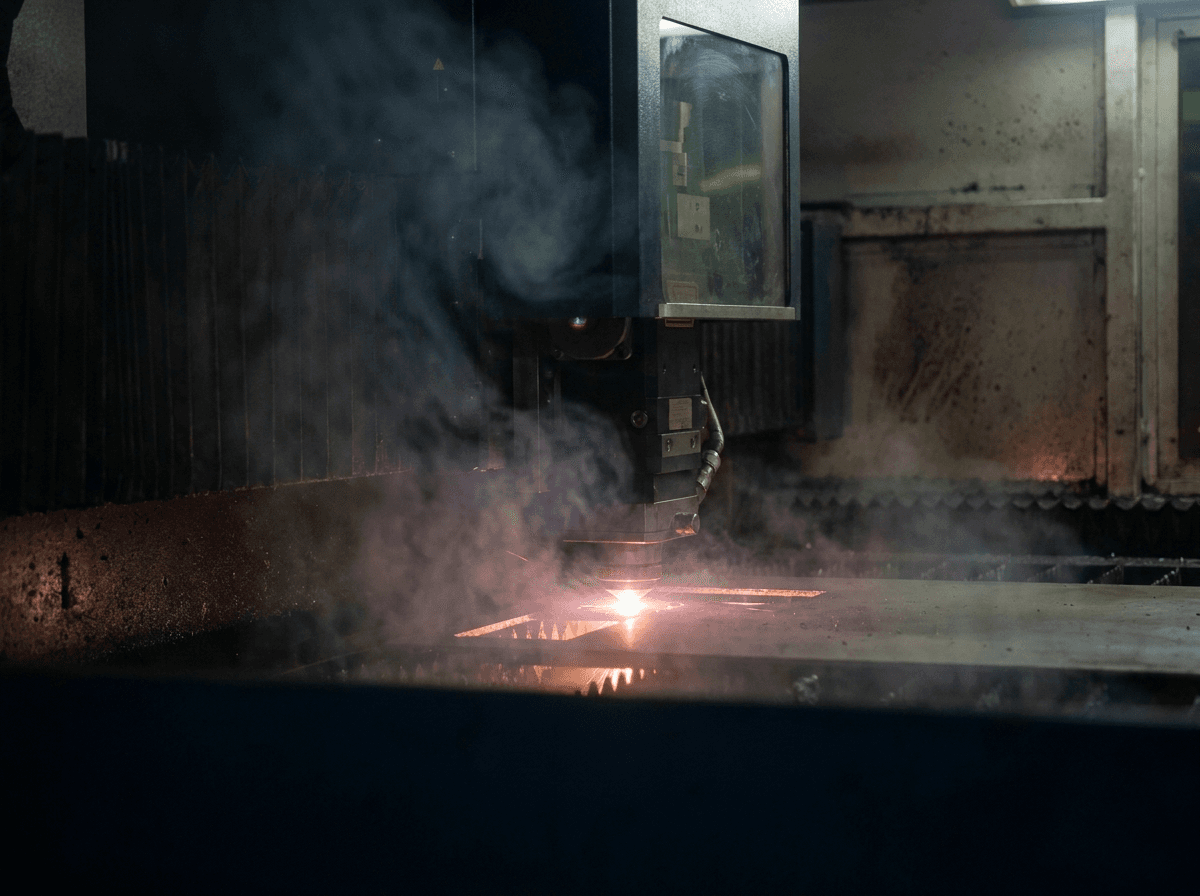

Oplever du disse problemer?
Laser udsugning er en form for procesudsugning (punktudsugning), der suger den forurenede luft væk dér hvor røgen dannes — i eller lige ved laserens arbejdskammer. Når laseren rammer materialet, fordamper og forbrænder en del af det, og der dannes laserrøg: en blanding af fine partikler (aerosoler) og gasformige dampe. Formålet er dobbelt — at beskytte medarbejdernes indåndingszone mod skadelige partikler og gasser, og at holde selve maskinen, optikken og lokalet rent. Den rette løsning afhænger af hvilke materialer der bearbejdes, og hvor meget. Vilea er et dansk ventilationsfirma, der projekterer, installerer og servicerer laserudsugning i hele landet.
Hvad er laser udsugning?
Laser udsugning er procesudsugning (punktudsugning), der fjerner den forurenede luft dér hvor røgen dannes — i eller lige ved laserens arbejdskammer. Nedenfor gennemgår vi de konkrete løsninger, og hvornår hver enkelt vælges.
- Kilden: når laseren rammer materialet, fordamper og forbrænder en del af det, og der dannes laserrøg — en blanding af fine partikler (aerosoler) og gasformige dampe.
- Formål: at beskytte medarbejdernes indåndingszone mod skadelige partikler og gasser.
- Bonus: udsugningen holder samtidig maskinen, optikken og lokalet rent.

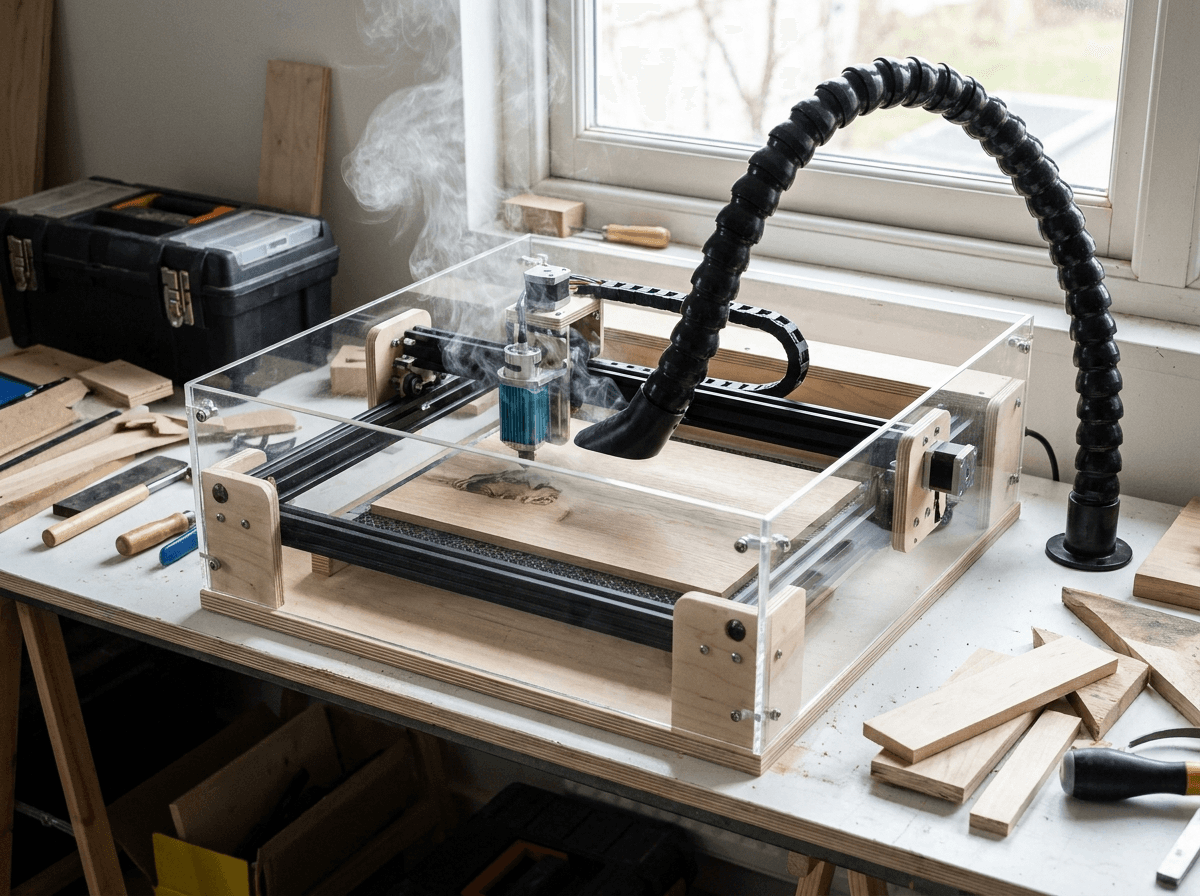

Løsninger til laserudsugning — sådan løses det i praksis
Der er reelt et lille antal gennemprøvede måder at løse laserudsugning på. Valget styres af materialet, antallet af maskiner og om luften må recirkuleres:
- Stand-alone filterenhed – en kompakt enhed ved siden af laseren, forbundet med slange til arbejdskammeret. Indeholder typisk for-/partikelfilter → HEPA → aktivt kul og en indbygget blæser. Den mest udbredte løsning til lasergravering og mindre laserskærere, hvor luften ofte kan recirkuleres. Til mindre lasere og gravering leverer vi fx en mobil filterenhed som Geovent GeoGo HEPA H13, der fanger røgen ved kilden via en fleksibel sugearm og renser luften gennem et HEPA H13-filter med minimum 99 % effektivitet.
- Fleksibel sugearm eller sugehætte – placeres tæt på arbejdspunktet ved gravering og åbne processer, så røgen fanges før den spredes. Kobles til en filterenhed eller et centralt anlæg. Vælges hvor arbejdspunktet flytter sig, eller kammeret ikke er lukket. Her monterer vi typisk en fleksibel sugearm fra Geovent (fx ASA-4, ESA eller WING) tæt på arbejdspunktet.
- Centralt udsugningsanlæg – ved flere lasere eller høj driftsbelastning kanalføres udsugningen til én central filter- og ventilatorenhed. Giver ensartet undertryk og samler filter-/serviceopgaven ét sted. Til centrale anlæg bruger vi bl.a. et højeffektivt patronfilter som Geovent GeoFilter GFH / GFH PLUS, der håndterer op til 15.000 m³/h pr. enhed og kan parallelkobles op til 60.000 m³/h ved kontinuerlig drift.
- Afkast til det fri – ved materialer der ikke må recirkuleres (fx metal-/svejserøg og visse plasttyper som PVC), føres den filtrerede luft til det fri via kanal til facade eller tag.
- Filtermedie: patron- vs. posefilter – patronfilter giver stor filterflade på lidt plads (tør, fin støv); posefilter vælges ved større støvmængder. Til laserskæringsrøg bruger vi bl.a. patronfiltre fra Geovent (GeoFilter GFB2-serien), som ifølge producenten er beregnet til bl.a. plasma- og laserskæring og fjerner op til 99,97 % af partiklerne via automatisk trykluft-rensning. HEPA-trinnet fanger de respirable partikler, og det aktive kulfilter binder gasser, dampe og lugt — her supplerer vi ved behov med et aktivt kulfilter som Geovent GeoFilter GFC / GFC2.

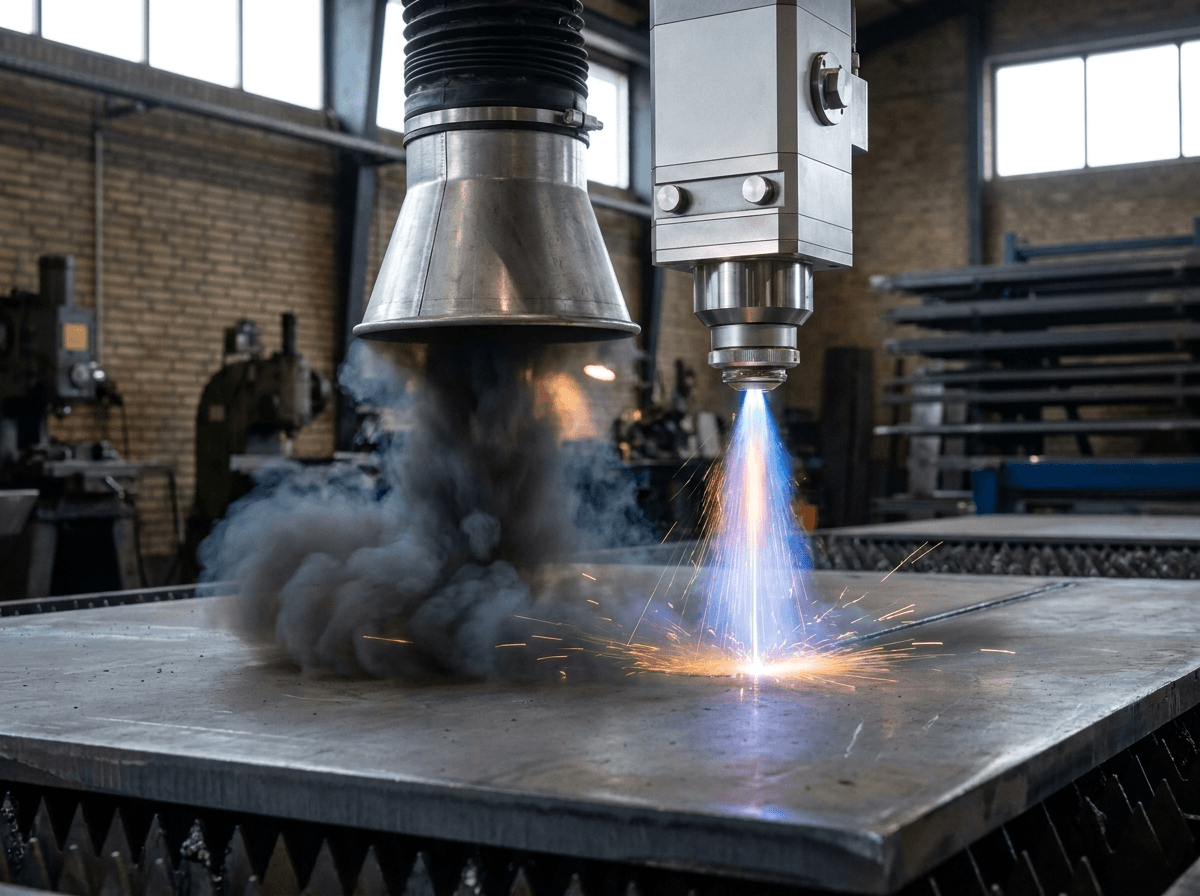

Laserskæring i metal vs. plast/træ — vælg løsning efter røgen
Materialet er den vigtigste faktor for løsningsvalget, fordi det bestemmer både filterkæde og om luften må recirkuleres:
- Metal (fx fiberlaser) – danner metaloxid-partikler (metalrøg). Kræver effektiv partikelfiltrering, og metalrøg må som udgangspunkt ikke recirkuleres → typisk afkast til det fri.
- Plast / akryl / PVC – danner komplekse organiske dampe og i visse tilfælde sure/aggressive gasser. Ifølge Universal Laser danner PVC saltsyre (HCl), og to-komponent epoxy frigiver aminer. Her er aktivt kulfilter og typisk afkast til det fri afgørende.
- Træ / MDF / papir (gravering) – danner primært partikler og lugt; HEPA + kulfilter håndterer normalt begge dele, og renset returluft er ofte muligt.
- Øvrige gasser – laserbearbejdning kan også danne ozon, formaldehyd og — ved visse metaller — metaldampe (fx zinkoxid fra galvaniseret stål, der kan give "metalfeber"). Uden effektiv udsugning aflejrer røgen sig desuden på laserlinser og spejle og forringer skærekvaliteten.

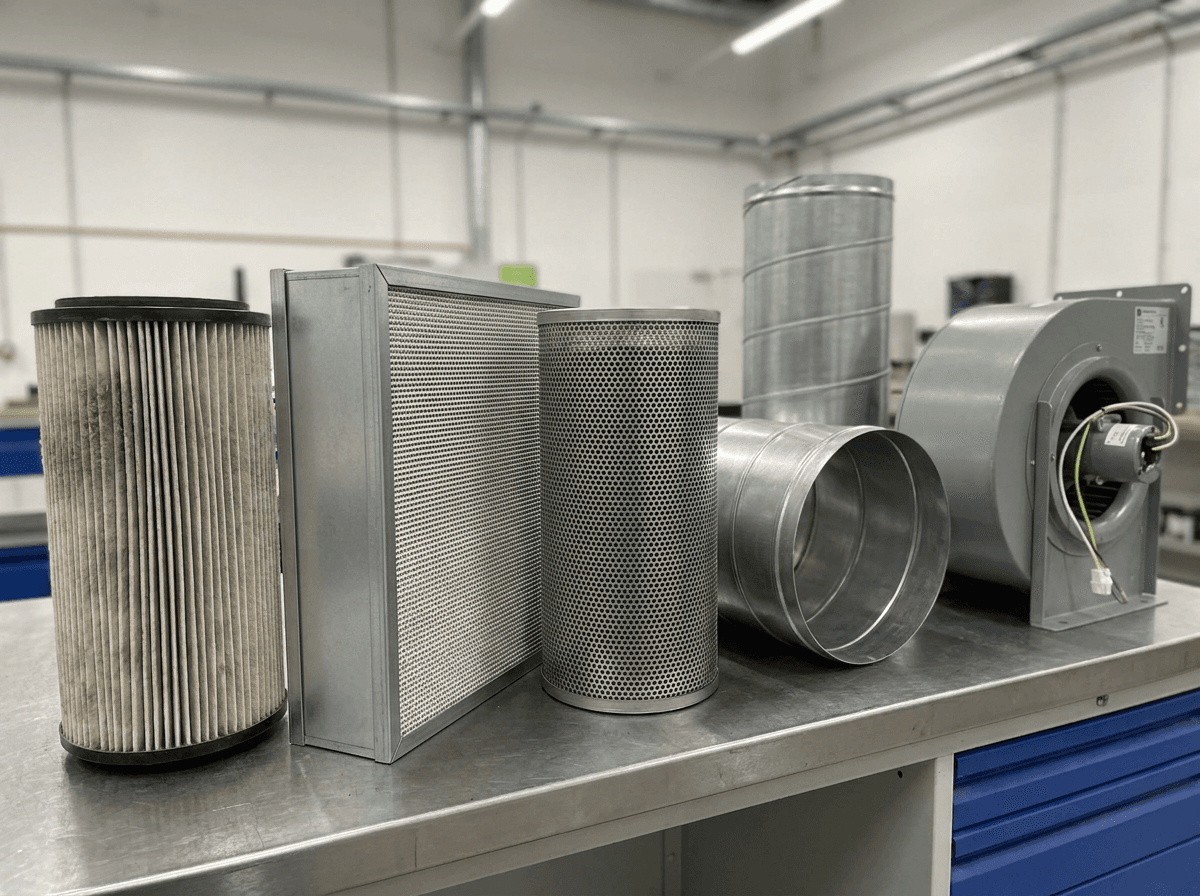

Sådan er et laserudsugningsanlæg opbygget
Uanset løsning følger anlægget samme kæde fra kilde til afkast:
- Indfangning ved kilden – indkapsling af arbejdskammeret, sugearm eller sugehætte, så røgen fanges før spredning.
- Kanal/slange fra maskinen til filterenheden.
- Flertrins-filter – for-/partikelfilter (grove partikler) → HEPA (fine, respirable partikler) → aktivt kulfilter (gasser, dampe, lugt).
- Ventilator/blæser der skaber det nødvendige undertryk og luftskifte.
- Afkast – til det fri, eller som renset returluft hvor reglerne tillader det.
Regler for laser udsugning
Laserudsugning er reguleret som procesventilation efter arbejdsmiljøreglerne. Kravene afhænger af proces og materiale:
- Mekanisk udsugning ved kilden: udvikler en proces sundhedsskadelig røg eller partikler, skal der etableres mekanisk udsugning, der fjerner forureningen dér hvor den dannes (Arbejdstilsynets bekendtgørelse om arbejdets udførelse).
- Særligt rum eller kabine: kan forureningen ikke fjernes effektivt på arbejdsstedet, skal arbejdet ske i særligt rum eller kabine.
- Recirkulation: efter reglerne fra 1. juli 2023 må renset procesluft i mange tilfælde recirkuleres, men det er fortsat forbudt at recirkulere luft med bl.a. svejse-/metalrøg og kræftfremkaldende gasser på faste arbejdssteder — og recirkulation kræver dokumentation for effektiv rensning.
- Fastlægges i projektet: de præcise krav — luftmængder, filterklasser og om afkast må recirkuleres — fastlægges i projektet og den kemiske risikovurdering (APV) for den konkrete maskine og de materialer, der bearbejdes.

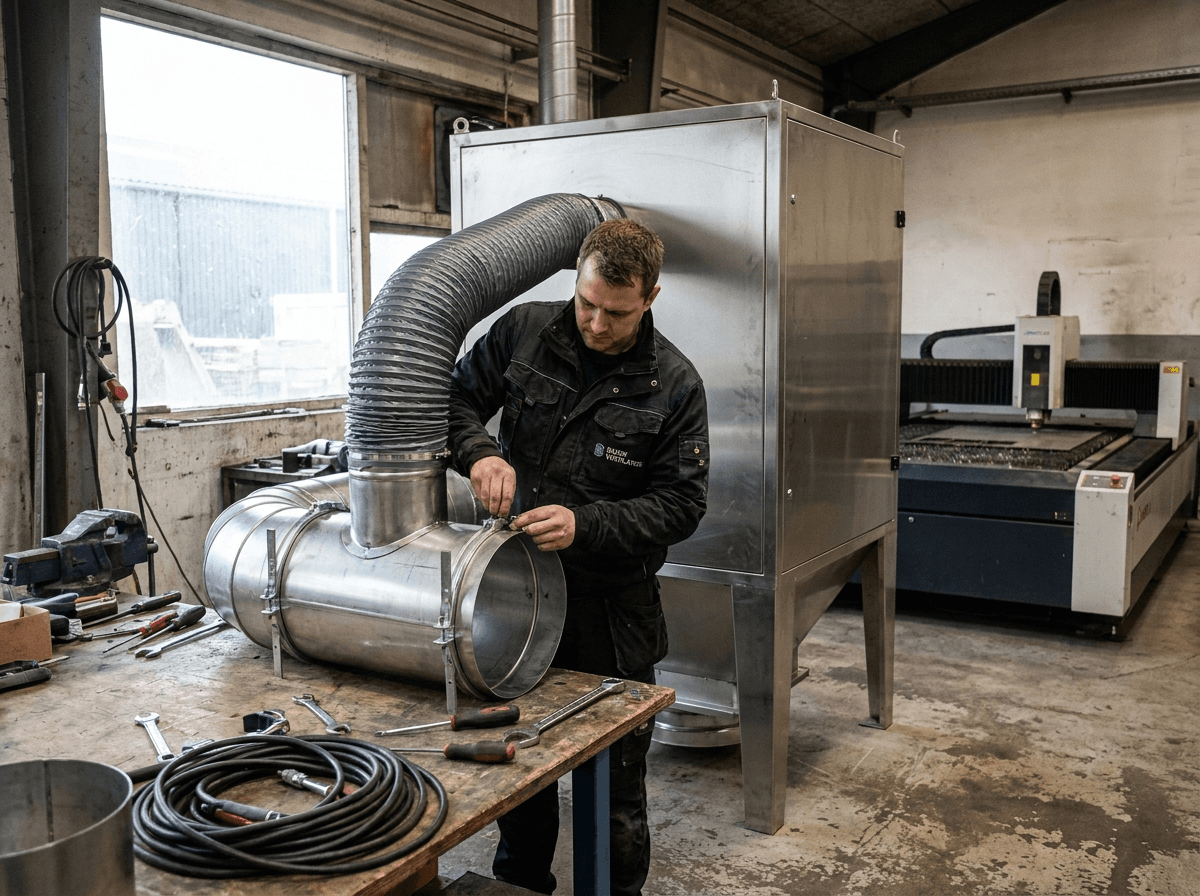

Sådan hjælper Vilea med laser udsugning
Vilea projekterer, installerer og servicerer laserudsugning til jeres værksted, produktion eller uddannelsessted. Vi henvender os til erhverv, industri, bygherrer, rådgivere og ejendomsadministratorer, der har brug for en løsning, der både beskytter medarbejderne og overholder reglerne — uden overdimensionering.
- Kortlægning – vi ser på hvilke materialer I skærer/graverer, antal maskiner og driftstimer, og vurderer om luften kan recirkuleres, eller om der skal afkast til det fri.
- Projektering – vi fastlægger luftmængder, filterkæde (for-filter → HEPA → aktivt kul) og kanalføring, tilpasset jeres lokale og Arbejdstilsynets krav.
- Installation – vi leverer og monterer filterenhed, sugearm/indfangning, kanaler og ventilator som en samlet, driftsklar løsning — med gennemprøvede komponenter fra bl.a. Geovent (patronfiltre, HEPA- og kulfilter samt sugearme).
- Service – vi tilbyder serviceaftaler med eftersyn, filterskift, funktionskontrol og dokumentation, så anlægget bliver ved med at overholde kravene.

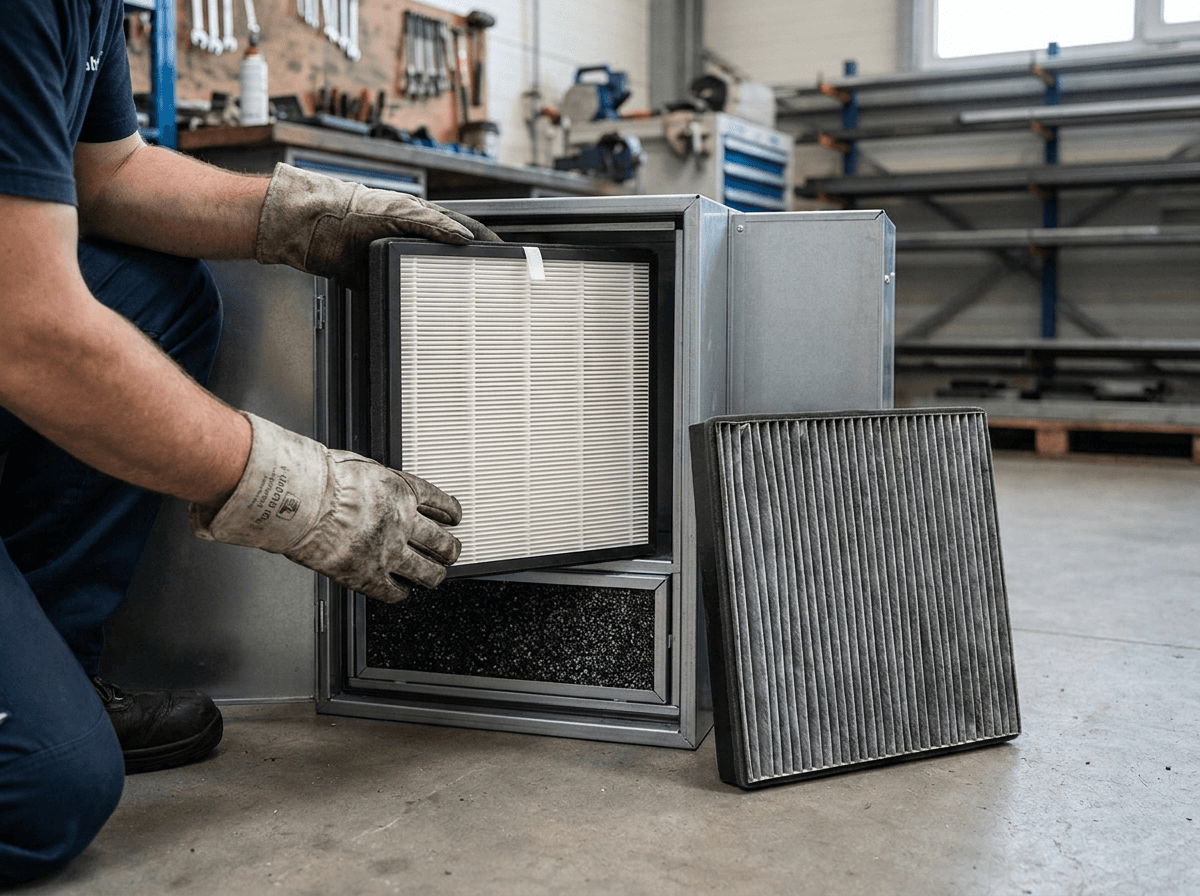

Service og vedligehold af laserudsugning
Filtre er forbrugsdele: HEPA- og kulfiltre mættes over tid og skal skiftes regelmæssigt, ellers falder både sugeevne og renseeffekt. Regelmæssig service sikrer, at anlægget fortsat overholder kravene, beskytter medarbejderne og holder laseroptikken ren. Vilea tilbyder serviceaftaler med eftersyn, filterskift, funktionskontrol og dokumentation.
Hvad er inkluderet?
Fordele ved professionel service
Beskytter indåndingszonen
Røg og partikler fanges ved kilden, før de når medarbejdernes indåndingszone.
Renere optik og drift
Effektiv udsugning holder laserlinser og spejle rene, så skærekvaliteten bevares.
Overholder reglerne
Projektering efter Arbejdstilsynets krav med korrekt filterkæde og afkast.
Driftssikker over tid
Serviceaftaler med filterskift sikrer, at sugeevne og renseeffekt holder.
Hvorfor vælge os?
Vi tager hele forløbet
Kortlægning, projektering, installation og løbende service — én leverandør til hele laserudsugningen.
Løsning efter materialet
Vi vælger filterkæde og afkast ud fra hvad I skærer og graverer — metal, plast, akryl eller træ.
Uden overdimensionering
Luftmængder og filterklasser fastlægges i projektet, så I ikke betaler for mere anlæg end nødvendigt.
Dokumenteret efter reglerne
Vi projekterer efter Arbejdstilsynets krav og den kemiske risikovurdering, med dokumentation for effektiv rensning.
Til erhverv og uddannelse
Værksteder, produktion, skoler og uddannelsessteder — fra en enkelt lasergravør til flere maskiner.
Landsdækkende service
Teknikere i hele Danmark og serviceaftaler med eftersyn, filterskift og funktionskontrol.
