Loddedamp-udsugning – løsninger til at fjerne røg ved lodning
Loddedamp-udsugning er punktudsugning, der fjerner den sundhedsskadelige røg og flusmiddel (kolofonium) fra lodning af elektronik – direkte ved kilden, før den når medarbejderens indåndingszone. Vilea er et dansk ventilationsfirma, der projekterer, installerer og servicerer loddedamp-udsugning til loddestationer, elektronikproduktion og værksteder i hele landet.

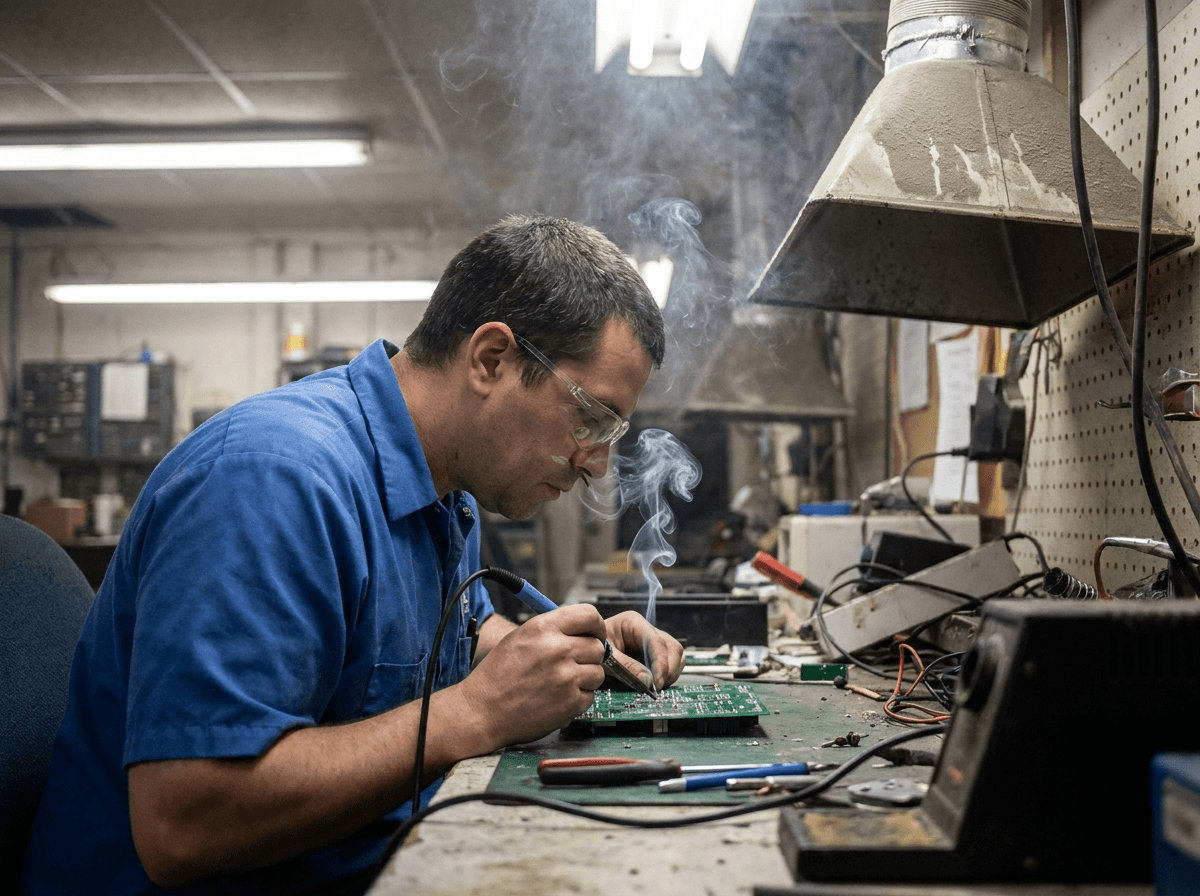

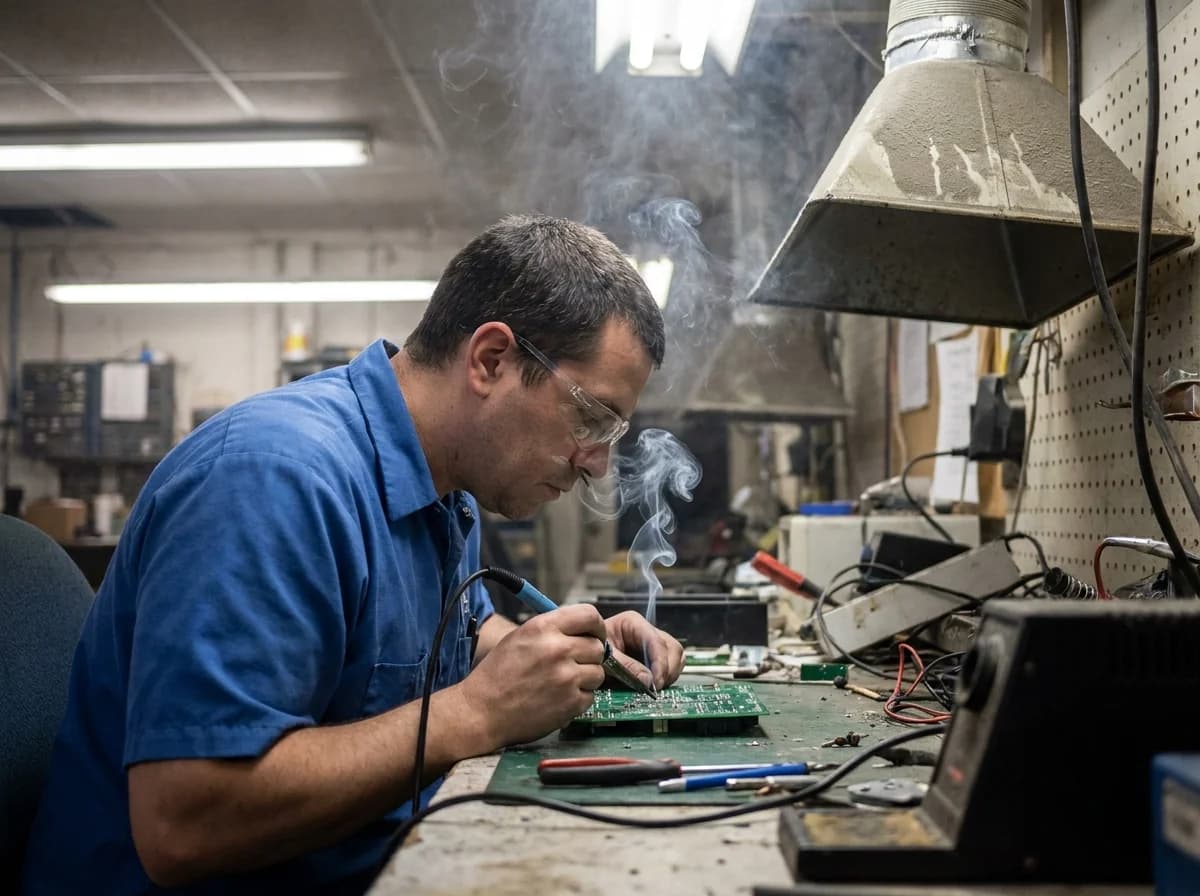

Oplever du disse problemer?
Loddedamp opstår, når loddetin, flusmiddel og grundmateriale fordamper ved høj temperatur, og lodning er den største forureningskilde i elektronikindustrien. Røgen består af gasser og meget fine partikler samt flusmidlet kolofonium, der kan give allergi og luftvejsproblemer. En effektiv løsning fjerner røgen ved kilden – ikke bare i rummet – så den ikke når medarbejderens indåndingszone. Vilea er et dansk ventilationsfirma, der projekterer, installerer og servicerer loddedamp-udsugning til virksomheder i hele Danmark.

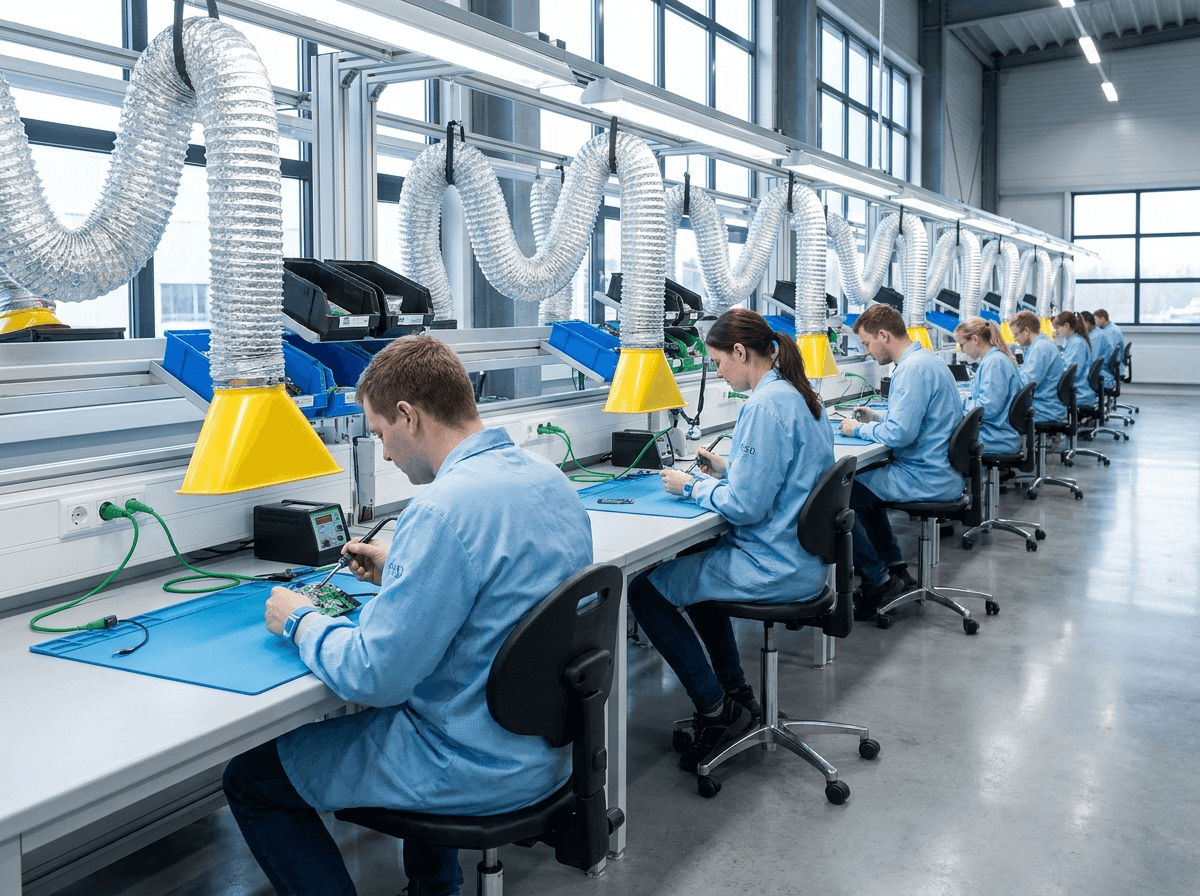

Løsninger til loddedamp-udsugning – sådan gør du i praksis
Der er fire gennemprøvede måder at fjerne lodderøg på. Valget afhænger af, hvor meget der loddes, om det er faste eller skiftende pladser, og om der loddes blyfrit (øget flusfordampning). Fælles for dem alle: udsugningen skal ramme røgen ved kilden, ikke bare skifte luften i rummet. I elektronikindustrien vælges ofte ESD-sikre/ledende (antistatiske) komponenter, så udsugningen ikke introducerer statisk elektricitet nær følsom elektronik – vi bruger bl.a. Geovent PERMA arm ATEX/ESD (ø57 og ø76 mm), der er ATEX- og ESD-certificeret og udviklet til statisk følsomme processer.
- Fleksibel sugearm med tragt (lavvakuum) – en selvbærende arm med bevægelige led og en tragt/skærm tæt over loddestedet. Bliver hvor du sætter den og flyttes let. Vælges til værksteder, manuelle loddepladser og reparation, hvor loddestedet flytter sig lidt fra opgave til opgave. Vi monterer bl.a. Geovent MINI arm (aluminiumstragt ø80–ø125 mm, 5 friktionsled og 360° drejeligt beslag) til manuelle pladser og den selvbærende Geovent PERMA arm (ø57 og ø76 mm) i anodiseret aluminium, hvor armen skal sidde permanent på en fast loddeplads.

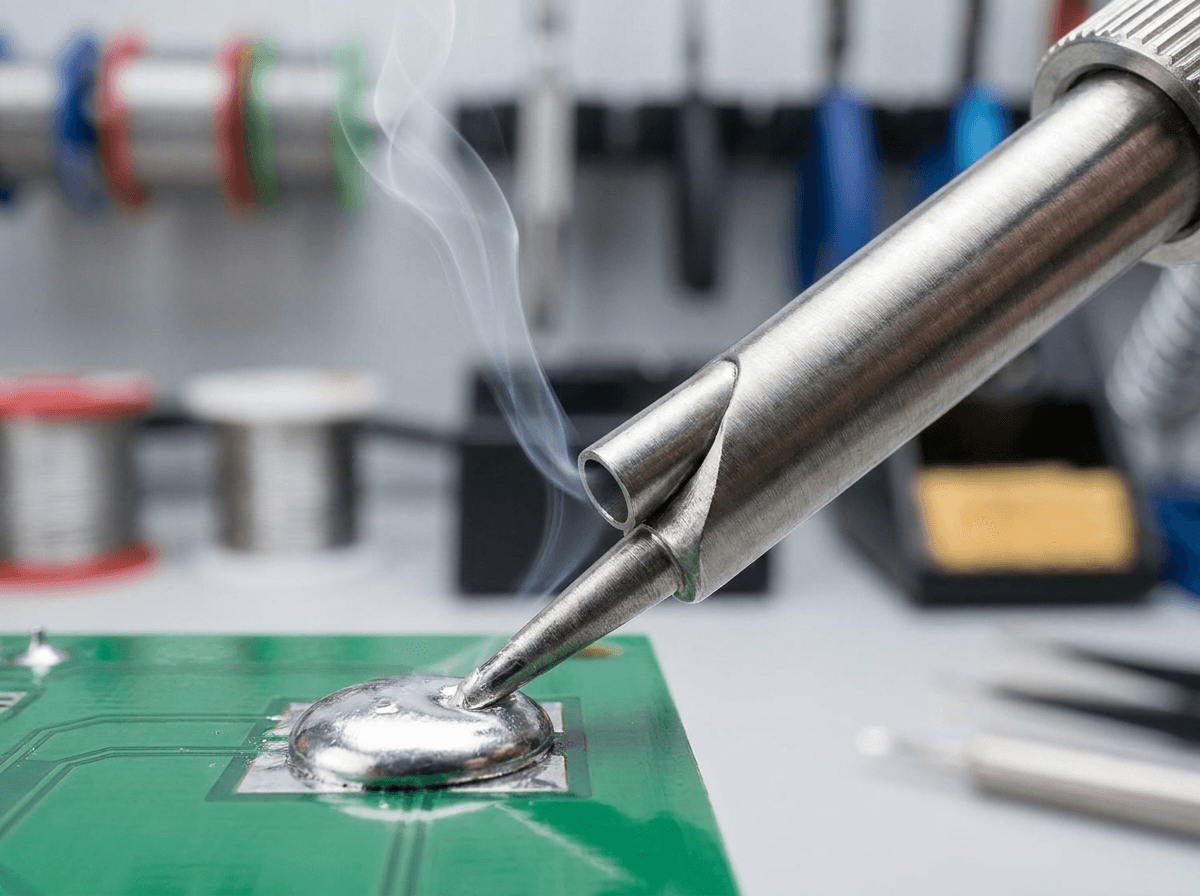

- Spidsudsugning ved loddekolben (højvakuum) – et lille sugehoved ved kolbespidsen, der suger røgen væk i selve det øjeblik, den dannes. Vælges ved fast, gentaget loddearbejde på samme plads, fx en produktions- eller montagelinje. Vi bruger højvakuum-enheder fra Geovents HVU-serie (HVU, HVU Solo og den kompakte HVU Lite med cyklonfilter), der giver et koncentreret sug helt tæt på loddespidsen.
- Mobil røgabsorber / udsugningsenhed – en flytbar enhed, der trækker røgen gennem en filterpakke (forfilter, finfilter og aktivt kulfilter) og renser luften. Vælges til enkeltpladser, skiftende opgaver, prototyping eller steder uden fast kanalføring. Til skiftende arbejdspladser bruger vi bl.a. den mobile Geovent HVU Solo, der kan rulles hen til den plads, hvor der loddes.
- Fast anlæg med kanalført afkast – flere udsugningspunkter samles i et kanalsystem med central ventilator og afkast til det fri. Vælges ved flere loddepladser, produktionslinjer eller elektronikproduktion med mange samtidige brugere. Vi bygger faste anlæg op med Geovent-komponenter – fx GFB2-industrifilter (op til 99,9 % partikelfjernelse), LEF-MEF-centrifugalventilator med energieffektiv IE3-motor og behovsstyring via MultiBox IV, der holder konstant tryk i kanalen, så alle pladser har effektivt sug samtidig med lavt energiforbrug.

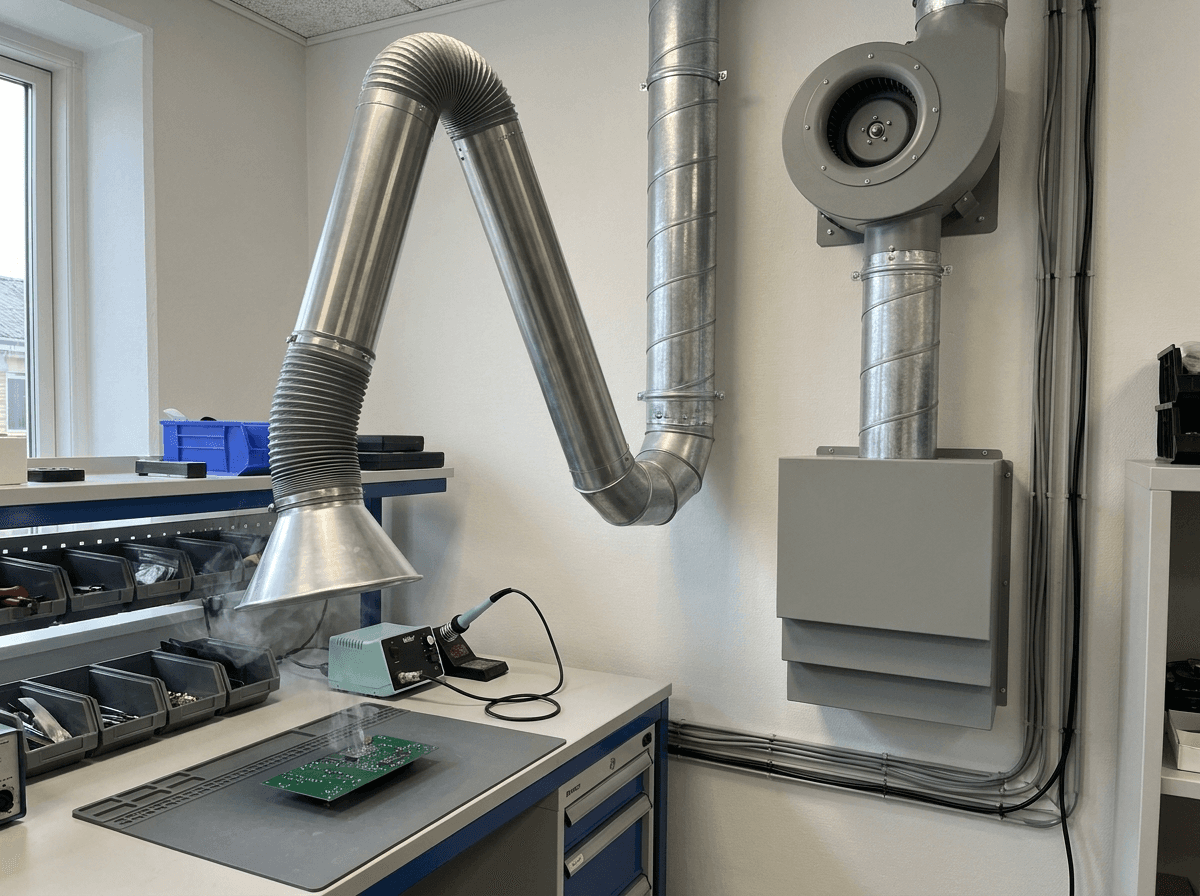

Hvordan et loddedamp-udsugningsanlæg er bygget op
Uanset løsning består et anlæg af de samme trin. Konkrete luftmængder og hastigheder projekteres pr. arbejdsplads – de afhænger af proces, kolbetype og opstilling, og der angives derfor ikke faste tal her.
- Udsugningspunkt tæt på loddestedet – sugearm/tragt eller spidsudsugning ved kolben.
- Kanaler/rørføring der samler afkastet fra én eller flere arbejdspladser.
- Ventilator der skaber suget (høj- eller lavvakuum afhængigt af løsning).
- Filter hvor det er relevant – typisk trin-filtrering: forfilter til grove partikler, finfilter til fine røgpartikler og gas-/kulfilter til gasser.
- Erstatningsluft (indblæsning) af passende temperatur, så den udsugede luft erstattes.
- Afkast – hovedreglen er afkast til det fri. Recirkulation til arbejdsrummet er kun tilladt, hvis luften renses effektivt og overvåges.

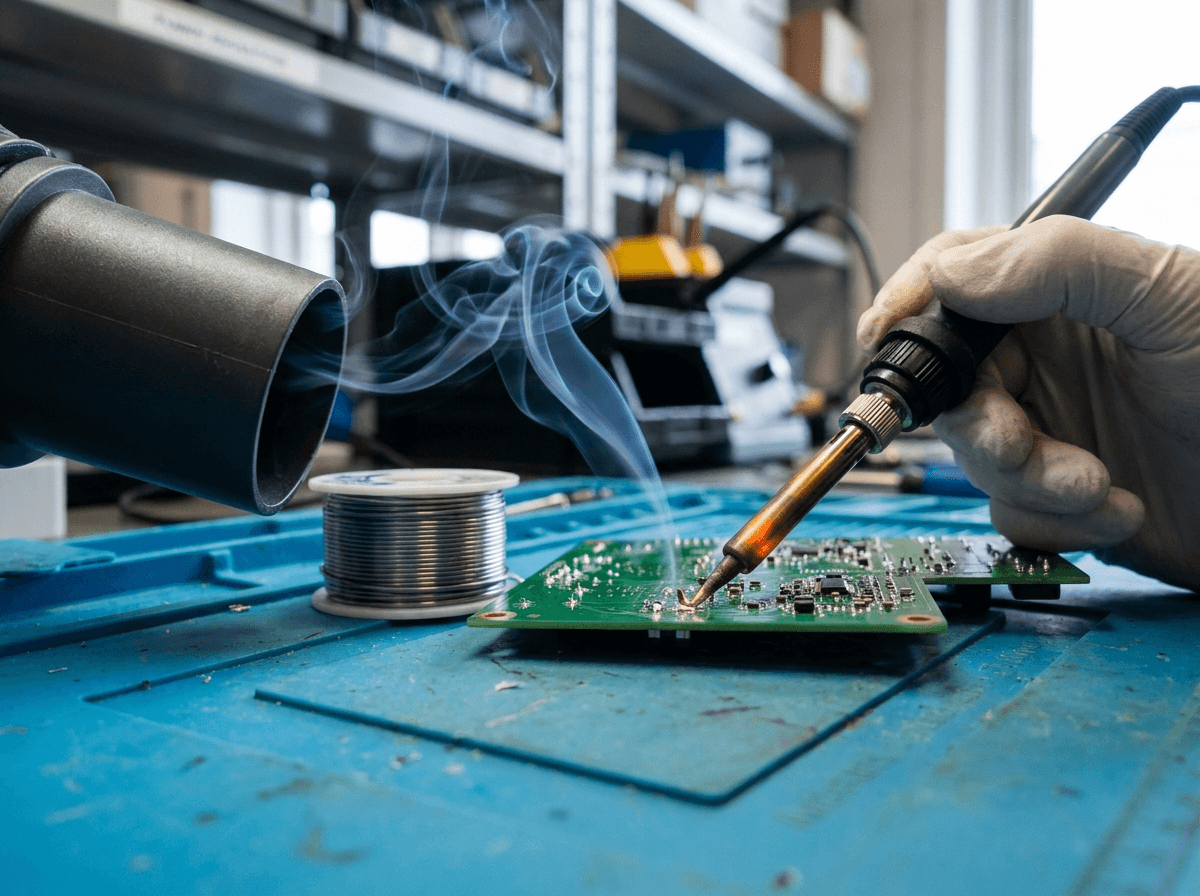

Hvad er loddedamp, og hvorfor skal den suges væk?
Loddedamp består af gasser og meget fine partikler (helt ned til nanopartikel-størrelse), der dannes når loddetin, flusmiddel og grundmateriale fordamper ved høj temperatur. Lodning er den største forureningskilde i elektronikindustrien. Hovedproblemet er flusmidlet kolofonium (harpiks fra nåletræer) – en fællesbetegnelse for over 100 stoffer, hvoraf nogle er allergifremkaldende. I en dansk undersøgelse fra 2019 af patienter med eksem havde 2,6 % kolofonium-allergi (Astma-Allergi Danmark). Loddedamp kan give allergi og luftvejsproblemer og bidrage til erhvervsbetinget astma – uden effektiv udsugning kan røg, gasser og fine partikler føre til åndedrætsgener på kort sigt og varige helbredsskader på længere sigt.
Blyfri lodning kræver mere udsugning
Overgangen til blyfri lodning øger behovet for punktudsugning. Her er hvorfor:
- Højere temperatur: Blyfri lodning bruger en højere loddetemperatur, hvilket øger fordampningen af flusmiddel og dermed behovet for punktudsugning.
- Krav om procesventilation: Blyfri loddetin må som udgangspunkt kun anvendes i rum med effektiv procesventilation (punktudsugning/spidsudsugning).
- Flusmiddel består: Selvom loddetinnen bliver blyfri, indeholder den fortsat flusmiddel – derfor er der fortsat krav om udsugning.
Krav ved lodning – kort fortalt
Arbejdstilsynet stiller konkrete krav til procesventilation ved lodning. Hovedpunkterne er:
- Punktudsugning ved kilden: Arbejdstilsynet kræver mekanisk procesventilation (punktudsugning) ved arbejdsprocesser, der udvikler sundhedsskadelig luftforurening, og forureningen skal så vidt muligt fjernes dér, hvor den udvikles.
- Afkast til det fri: Afkast til det fri er hovedreglen og fortsat den sikre og typiske løsning.
- Recirkulation siden 1. juli 2023: Udsuget procesventilationsluft må recirkuleres i mange tilfælde – men kun hvis luften renses effektivt (typisk forfilter + finfilter + gas-/kulfilter) og anlægget har en kontrolanordning, der signalerer, når rensningen er utilstrækkelig. For visse stoffer (fx svejserøg og kræftfremkaldende gasser/dampe) er recirkulation fortsat forbudt.
- Vurderes i projektet: De præcise krav, luftmængder og om loddedamp konkret må recirkuleres, fastlægges i projektet ud fra de aktuelle stoffer (SDS), proces og opstilling.

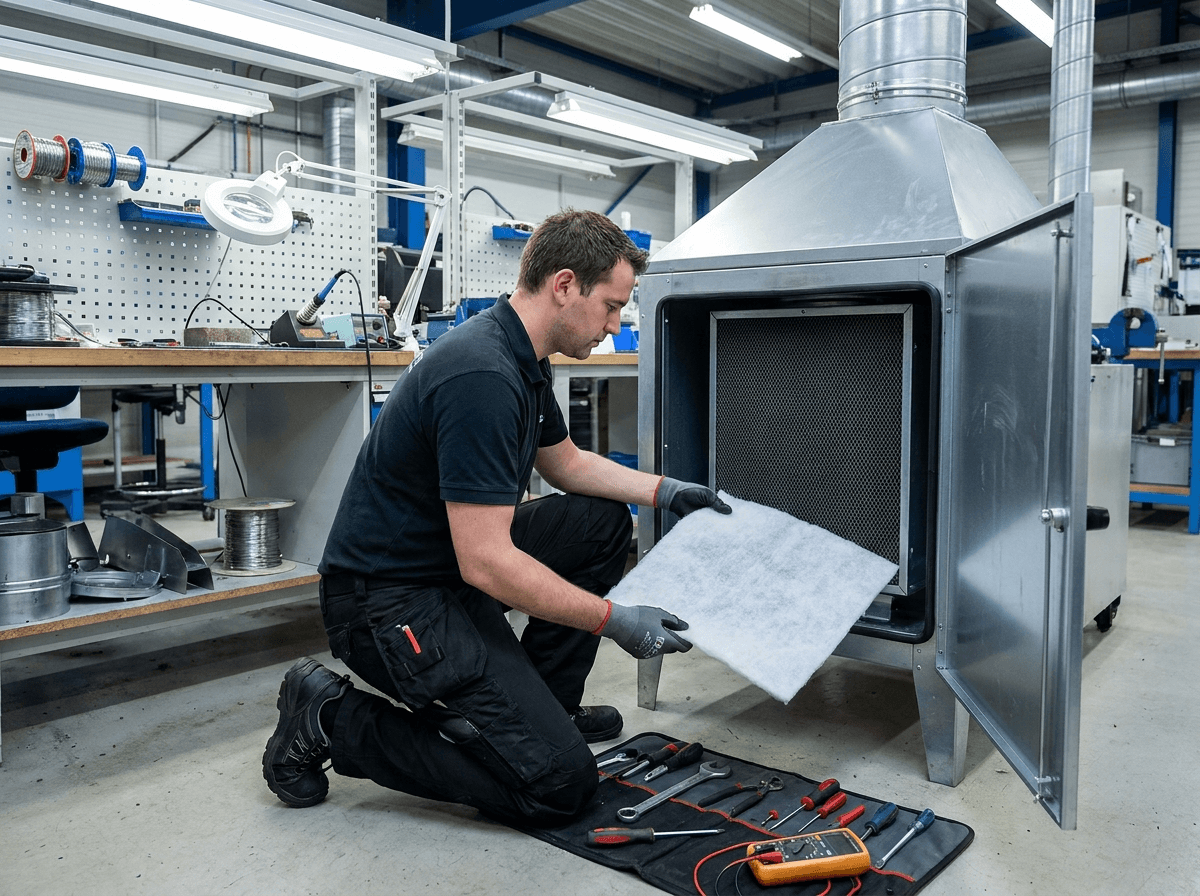

Sådan hjælper Vilea med loddedamp-udsugning
Vilea er et ventilationsfirma, der projekterer, installerer og servicerer loddedamp-udsugning til virksomheder i hele Danmark. Vi hjælper elektronikproducenter, værksteder, uddannelsesinstitutioner, erhverv, bygherrer og rådgivere med at få lodderøgen væk fra medarbejdernes indåndingszone – på en måde, der holder til Arbejdstilsynets krav.
- Rådgivning og projektering – vi vurderer arbejdsgangen (antal loddepladser, layout og om der loddes blyfrit) og anbefaler den rette kombination af sugearme, spidsudsugning, mobil røgabsorber og centralt kanalført afkast.
- Installation – vi leverer og monterer hele anlægget inkl. kanaler, ventilator, filtrering, erstatningsluft og afkast – typisk med gennemprøvede Geovent-komponenter som MINI arm og PERMA arm (også ESD-versionen), HVU-højvakuum og GFB2-filter – med ESD-egnede komponenter hvor elektronikken er følsom.
- Service og vedligehold – filtre og sugearme skal kontrolleres og vedligeholdes, så suget bevares. Vi tilbyder serviceaftaler med eftersyn, filterskift og funktionskontrol, så anlægget bliver ved med at holde loddedampen ude af indåndingszonen.
Hvad er inkluderet?
Fordele ved professionel service
Røg fjernet ved kilden
Punktudsugning fanger lodderøgen der hvor den dannes, før den når indåndingszonen.
Overholder AT-krav
Effektiv procesventilation med afkast til det fri – dokumenteret og projekteret pr. arbejdsplads.
ESD-sikkert
Antistatiske komponenter beskytter følsom elektronik mod statisk elektricitet.
Bevaret sug over tid
Serviceaftaler med filterskift og funktionskontrol holder anlægget effektivt.
Hvorfor vælge os?
Vi tager hele forløbet
Rådgivning, projektering, installation og løbende service af loddedamp-udsugning – én leverandør.
Alle løsningstyper
Sugearm, spidsudsugning, mobil røgabsorber og fast kanalført anlæg – vi vælger det rette til jeres loddepladser.
ESD-egnede komponenter
Vi bruger ESD-sikre/antistatiske komponenter, hvor elektronikken er følsom.
Efter Arbejdstilsynets krav
Vi projekterer effektiv procesventilation med afkast til det fri som sikker default og dokumenterer løsningen.
Til elektronik og erhverv
Elektronikproducenter, værksteder, uddannelsesinstitutioner, erhverv, bygherrer og rådgivere.
Landsdækkende service
Teknikere i hele Danmark og serviceaftaler med eftersyn, filterskift og funktionskontrol.
