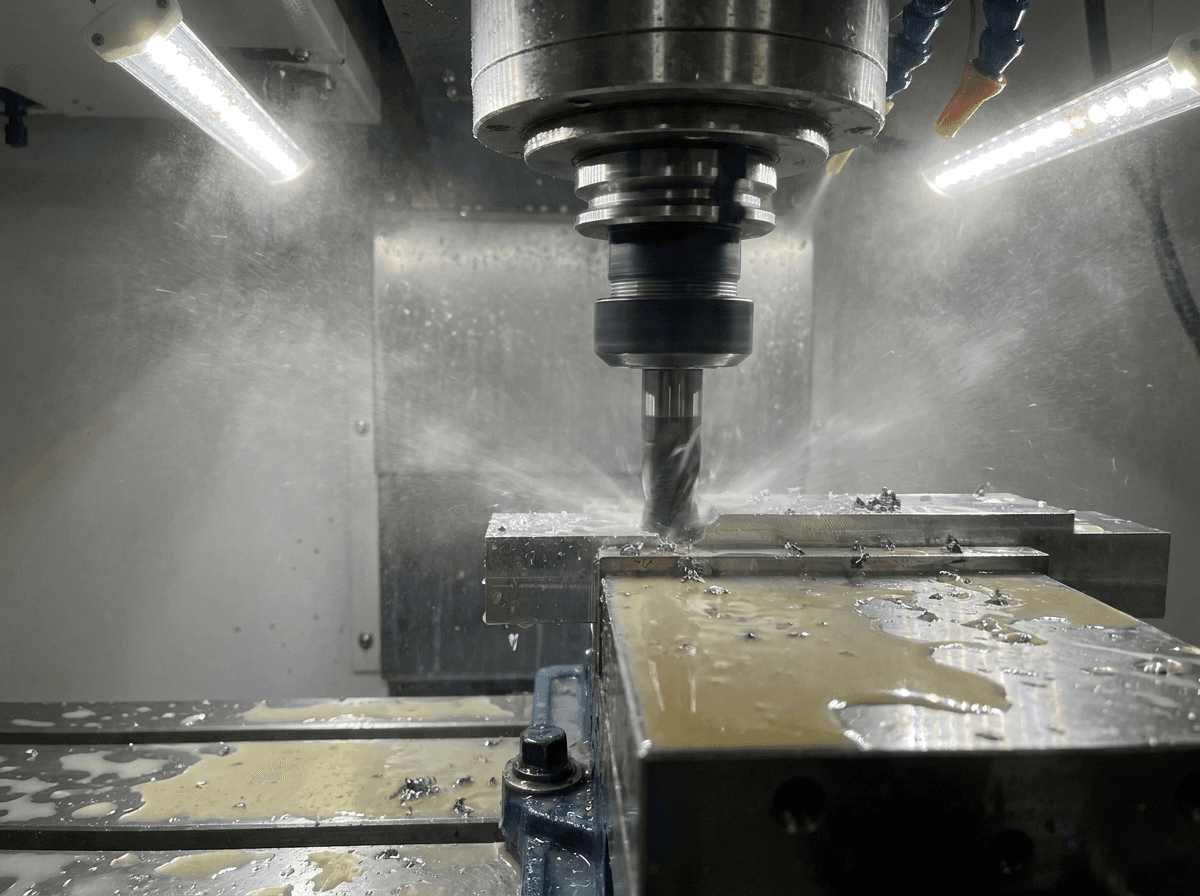

Olietåge-udsugning til CNC og metalbearbejdning
Olietåge-udsugning er procesudsugning, der fanger den fine tåge af skæreolie, emulsion og køle-/smøremiddel fra CNC-bearbejdning, fræsning, drejning og slibning ved kilden og renser den i flere filtertrin, så værkstedsluften holdes under Arbejdstilsynets grænseværdi på 1 mg/m³. Vilea er et dansk ventilationsfirma, der projekterer, installerer og servicerer olietåge-udsugning til metalindustrien.

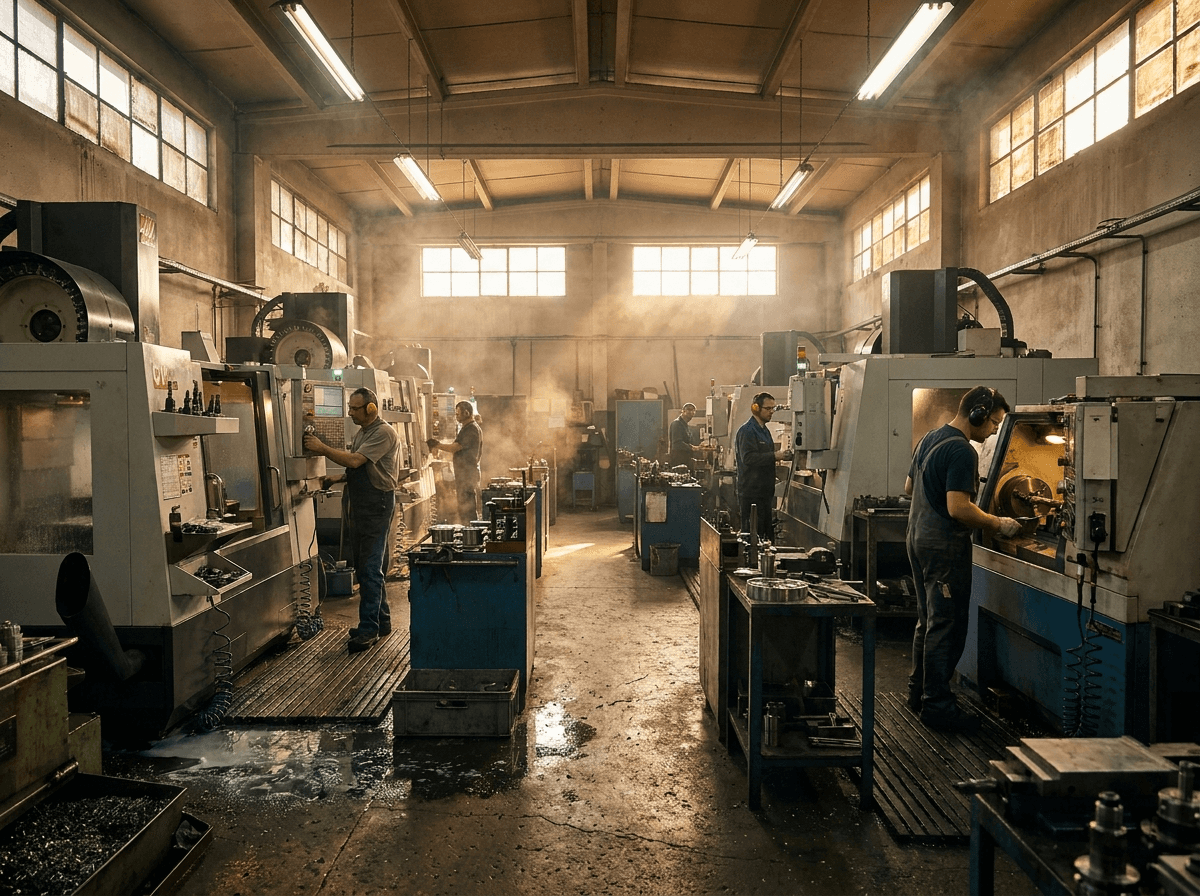

Oplever du disse problemer?
Olietåge er en aerosol af mikroskopiske oliedråber, der dannes, når skæreolie, emulsion eller køle-/smøremiddel rammer et roterende værktøj ved høj hastighed og temperatur. Den fineste fraktion er usynlig og bliver længe hængende i luften. Effektiv olietåge-udsugning fanger tågen ved kilden og renser den i flere filtertrin, så eksponeringen holdes under grænseværdien, og så gulve og lofter holdes fri for glat, brandbar oliefilm. Løsningen udføres enten som en olietågeudskiller monteret direkte på maskinen eller som et centralt anlæg, der betjener flere maskiner. Vilea er et dansk ventilationsfirma, der projekterer, installerer og servicerer olietåge-udsugning til CNC- og metalbearbejdning i hele landet.
Sådan løses olietåge-udsugning i praksis
Olietåge-udsugning kan udføres på flere måder. Valget afhænger af maskinparken, væsketypen (emulsion, ren skæreolie eller syntetisk) og tågemængden. Herunder er de udførelser, der bruges i danske metalværksteder – beskrevet efter hvordan de virker, og hvornår de vælges:

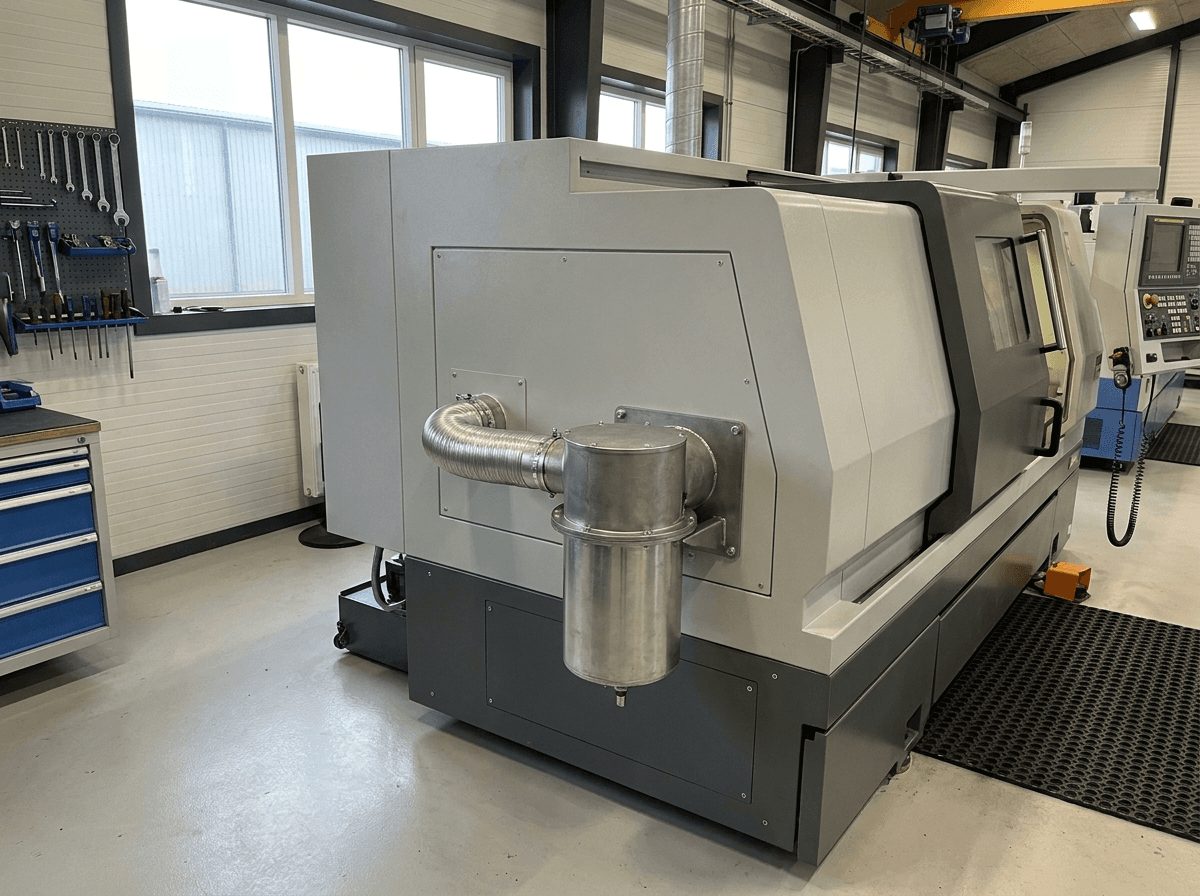

- Maskin-monteret olietågeudskiller (decentral) – en kompakt filterenhed monteres direkte på eller ved siden af den enkelte CNC-maskine. Tågen suges fra maskinkabinettet, renses og føres tilbage til lokalet. Den hurtigste løsning ved kapslede (indbyggede) CNC-maskiner og ved få maskiner. Til mindre maskiner som drejebænke, fræsere og vådslibere bruger vi bl.a. Geovent GeoFilter Oil (Ø100/Ø160) med udtageligt rustfrit filterelement og aftapningshane, og til en enkelt kapslet CNC-maskine monterer vi typisk en Geovent GFO 315 Oil med patronfilter, der fanger 99 % af tågen ved 0,3 µm.
- Central procesudsugning (fælles anlæg) – ét fælles filter- og udsugningsanlæg betjener flere maskiner via et kanalnet. Vælges ved mange maskiner, høj tågebelastning eller når man vil samle service og afkast ét sted. Giver lavere støj i værkstedet og enklere drift. Til store bearbejdningscentre anvender vi bl.a. Geovent GFO2 XT olie (1.800–9.600 m³/h) med stort filterareal og indbygget olie-reservoir, og til de største anlæg Geovent GFO 500 med 3-trins filtrering (dryp-/udskiller → mikrofiberglas-patron → valgfrit HEPA-sluttrin), der fjerner 99,9 % af olietågen ved 0,3 µm.
- Udsugning fra åbne maskiner og manuelle processer – ved åbne maskiner, manuel slibning eller drejning fanges tågen med emhætter, kabiner eller punktudsugning placeret så tæt på bearbejdningszonen som muligt, før den spreder sig i lokalet.
- Mekanisk fler-trins filter (koalescens + HEPA) – den mest udbredte danske filterløsning til emulsion: forfilter/impaktion fanger de store dråber, det koalescerende filter samler den fine tåge til drænbare dråber, og et fin-/HEPA-filter (H13/H14) fjerner den fineste sub-mikron olierøg.
- Elektrostatisk olietågeudskiller (ESP) – et elektrofilter ioniserer tågen og opfanger dråberne på ladede plader. Lavt tryktab og velegnet til den fineste sub-mikron olierøg, især ved ren skæreolie. Teknologien findes på markedet; udførelsen afklares i projektet.
- Recirkulation eller afkast – den rensede luft kan enten kastes ud af bygningen eller, efter regelændringen fra 1. juli 2023, recirkuleres tilbage til lokalet, hvis rensningen er dokumenteret effektiv. Til forskel fra svejserøg må olietåge recirkuleres. Recirkulation genbruger den opvarmede luft og sparer varmeenergi.

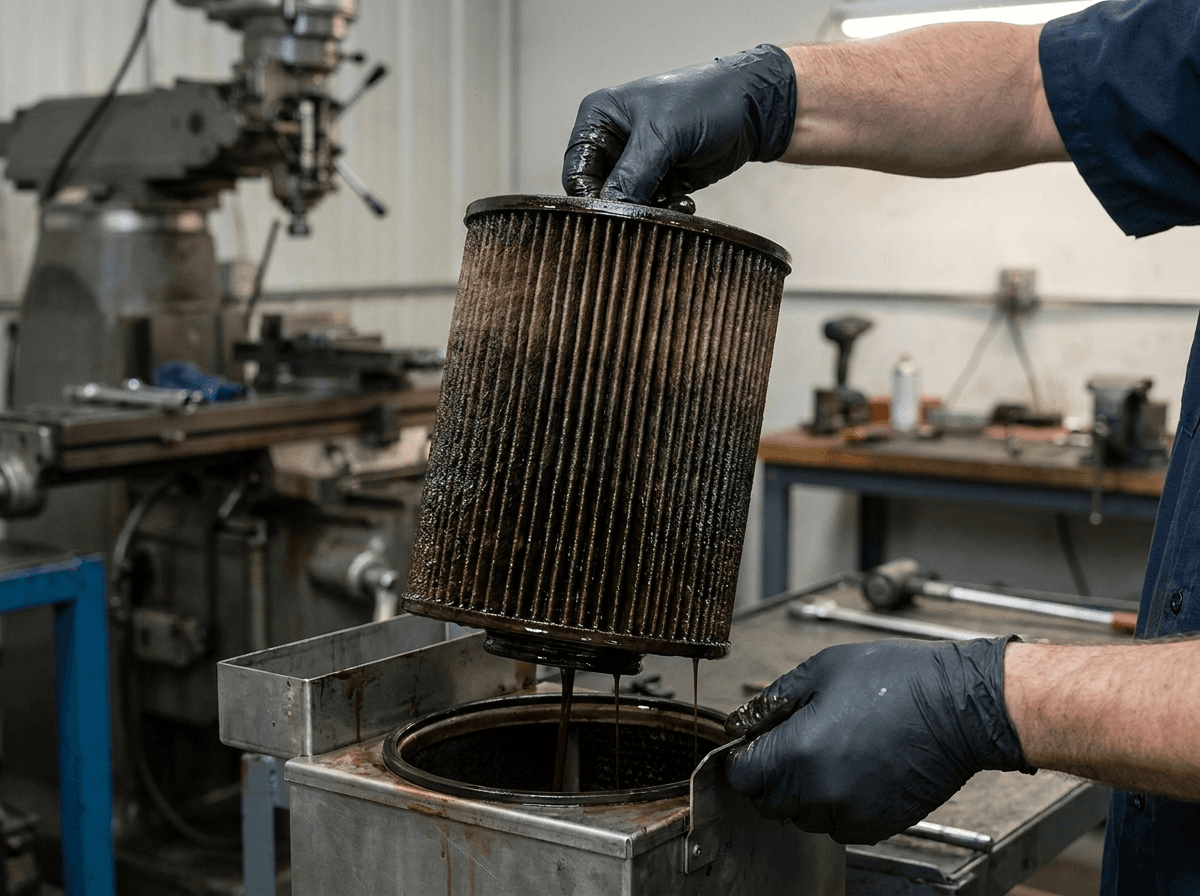

Sådan er et olietåge-anlæg opbygget
Et olietåge-anlæg er sat sammen af indfangning ved kilden, kanalnet, filtertrin, ventilator og afkast eller recirkulation. Den præcise dimensionering fastlægges i projektet ud fra maskine og væsketype:
- Indfangning ved kilden – kabinet-udtag ved kapslet CNC, eller emhætte/punktudsugning ved åbne maskiner.
- Kanalnet – glat og drænbart, så kondenseret olie kan løbe tilbage.
- Filterenhed – forfilter → koalescens-filter → fin-/HEPA-filter.
- Ventilator – dimensioneret til tryktab og luftmængde.
- Afkast eller recirkulation – af den rensede luft, afhængigt af væsketype og betingelser.
- Indregulering og dokumentation – ved aflevering.
Hvorfor er olietåge-udsugning nødvendig?
Olietåge er en aerosol af mikroskopiske oliedråber, hvor den fineste fraktion er usynlig og bliver længe hængende i luften. Der er tre grunde til at fjerne den ved kilden:
- Sundhed: Indånding kan give irritation af luftvejene og bidrage til astma og andre luftvejslidelser, og længerevarende udsættelse øger risikoen for kroniske gener.
- Grænseværdi: Arbejdstilsynets grænseværdi for olietåge (mineralsk olie) er 1 mg/m³ som 8-timers gennemsnit (TWA), med en korttidsgrænse (STEL, 15 min) på 2 mg/m³.
- Driftssikkerhed og brandrisiko: Olietåge på gulve og lofter giver glatte, farlige forhold, og oliefilm er brandbar.
- Regler og recirkulation: Rammerne sættes af arbejdsmiljøreglerne (Arbejdstilsynets vejledning om ventilation på faste arbejdssteder). De præcise krav til luftmængde, filtertrin og recirkulation fastlægges i projektet ud fra maskine og væsketype – der findes ikke én fast dimensionering, der passer alle anlæg. Recirkulation af renset procesluft har været tilladt siden 1. juli 2023 under betingelse af løbende dokumenteret effektiv rensning; svejserøg og kræftfremkaldende gasser/dampe må fortsat ikke recirkuleres, men olietåge falder uden for dette forbud.

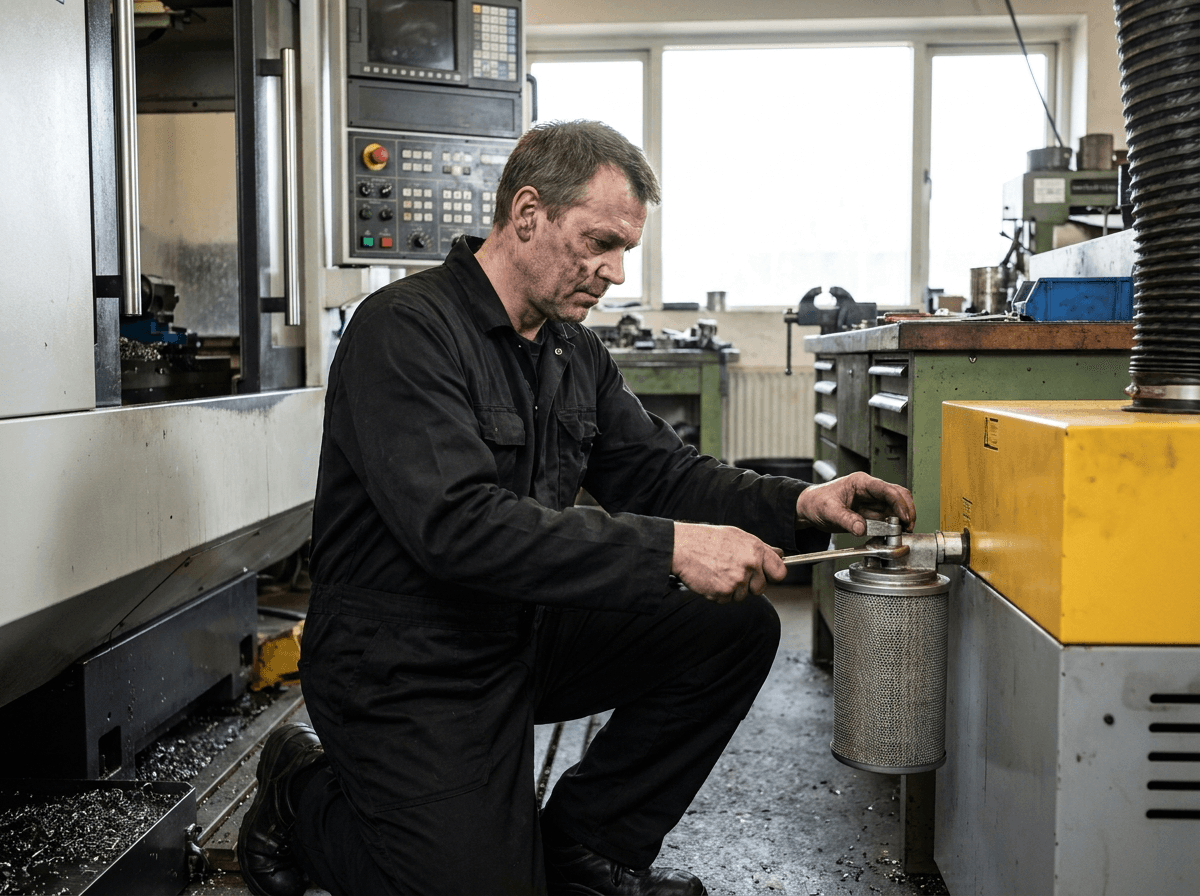

Sådan hjælper Vilea med olietåge-udsugning
Vilea er et dansk ventilationsfirma, der projekterer, installerer og servicerer olietåge-udsugning til CNC- og metalbearbejdning. Vi arbejder for industri- og produktionsvirksomheder, maskinværksteder, bygherrer, rådgivere og ejendomsadministratorer, der skal have styr på olietåge og arbejdsmiljø i deres værksted eller produktionshal. Filtre mættes med olie over tid – et tilstoppet filter falder i sug og lader tåge slippe forbi. Ved recirkulation skal rensningens effektivitet dokumenteres løbende, så returluften er forsvarlig. Derfor tilbyder vi serviceaftaler, der holder anlægget kørende og luften ren:
- Vælge den rette løsning – maskin-monteret udskiller (fx Geovent GeoFilter Oil eller GFO 315 Oil på den enkelte CNC), central procesudsugning (fx Geovent GFO2 XT eller GFO 500 til flere maskiner) eller punktudsugning ved åbne maskiner – ud fra jeres maskinpark, væsketype, tågemængde og lokalets forhold.
- Projektere og dimensionere anlægget, så eksponeringen holdes under Arbejdstilsynets grænseværdi, og så en eventuel recirkulation er forsvarlig og dokumenteret.
- Installere filterenhed, kanalnet, ventilator og afkast/recirkulation – med indregulering og dokumentation ved aflevering.
- Servicere anlægget med planlagt filterskift, funktionskontrol og indregulering, så det bliver ved med at yde det, det er projekteret til.
Hvad er inkluderet?
Fordele ved professionel service
Under grænseværdien
Indfangning ved kilden holder eksponeringen under Arbejdstilsynets 1 mg/m³.
Renere værksted
Mindre oliefilm på gulve og maskiner giver sikrere og mere driftssikker produktion.
Sparet varmeenergi
Recirkulation af renset, opvarmet luft (efter 1. juli 2023) sparer opvarmningsomkostninger.
Vedvarende ydelse
Serviceaftaler med filterskift og indregulering holder anlægget effektivt over tid.
Hvorfor vælge os?
Vi tager hele forløbet
Rådgivning, projektering, installation, indregulering og løbende service af olietåge-udsugning – én leverandør.
Rette løsning til maskinparken
Maskin-monteret udskiller, centralt anlæg eller punktudsugning – vi vælger ud fra væsketype, tågemængde og antal maskiner.
Alle filterprincipper
Mekanisk koalescens + HEPA til emulsion og elektrostatisk filter til fin olierøg – matchet til jeres proces.
Dokumenteret arbejdsmiljø
Vi dimensionerer, så eksponeringen holdes under grænseværdien, og recirkulation er forsvarlig og dokumenteret.
Til industri og produktion
Maskinværksteder, produktionsvirksomheder, bygherrer, rådgivere og ejendomsadministratorer i hele landet.
Serviceaftaler der holder
Planlagt filterskift, funktionskontrol og indregulering, så anlægget bliver ved med at yde det, det er projekteret til.
Ofte stillede spørgsmål
Hvad er olietåge-udsugning?
Hvad er grænseværdien for olietåge?
Er udsugning af olietåge lovpligtigt?
Må jeg recirkulere den rensede luft?
Hvad er forskellen på et maskin-monteret og et centralt anlæg?
Hvilket filter fjerner olietåge bedst?
