Trykventilation af trapperum – sådan holdes flugtvejen røgfri
Hvad er trykventilation? Det er et brandsikkerhedsanlæg, der blæser frisk luft ind i et trapperum og skaber et kontrolleret overtryk, så røg ikke kan trænge ind, når det brænder. Løsningen kaldes også overtryksventilation (OTV) eller et automatisk tryksætningsanlæg (ATA). Vilea er et dansk ventilationsfirma der projekterer, installerer og servicerer trykventilationsanlæg til trapperum og sikkerhedstrapper i etage- og erhvervsbyggeri – dokumenteret efter DBI retningslinje 027 og DS/EN 12101-6.

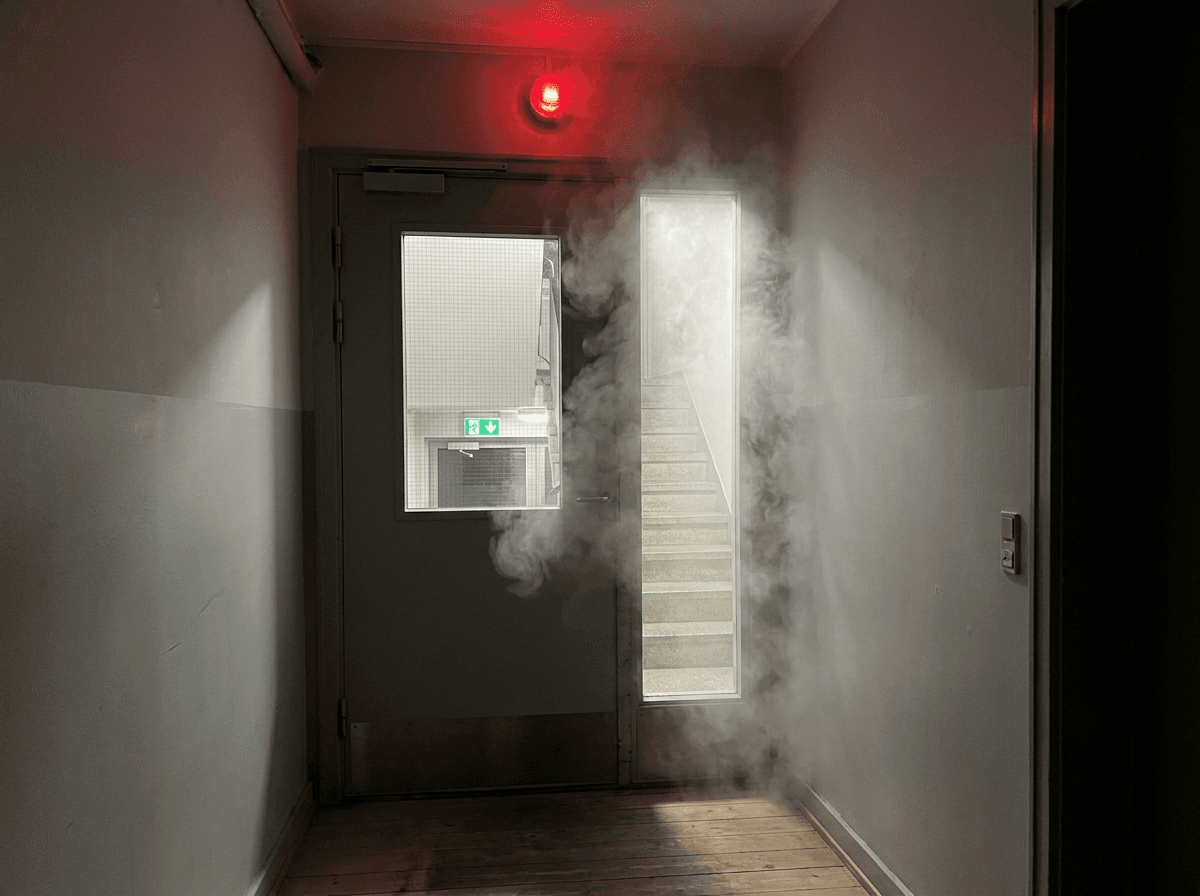

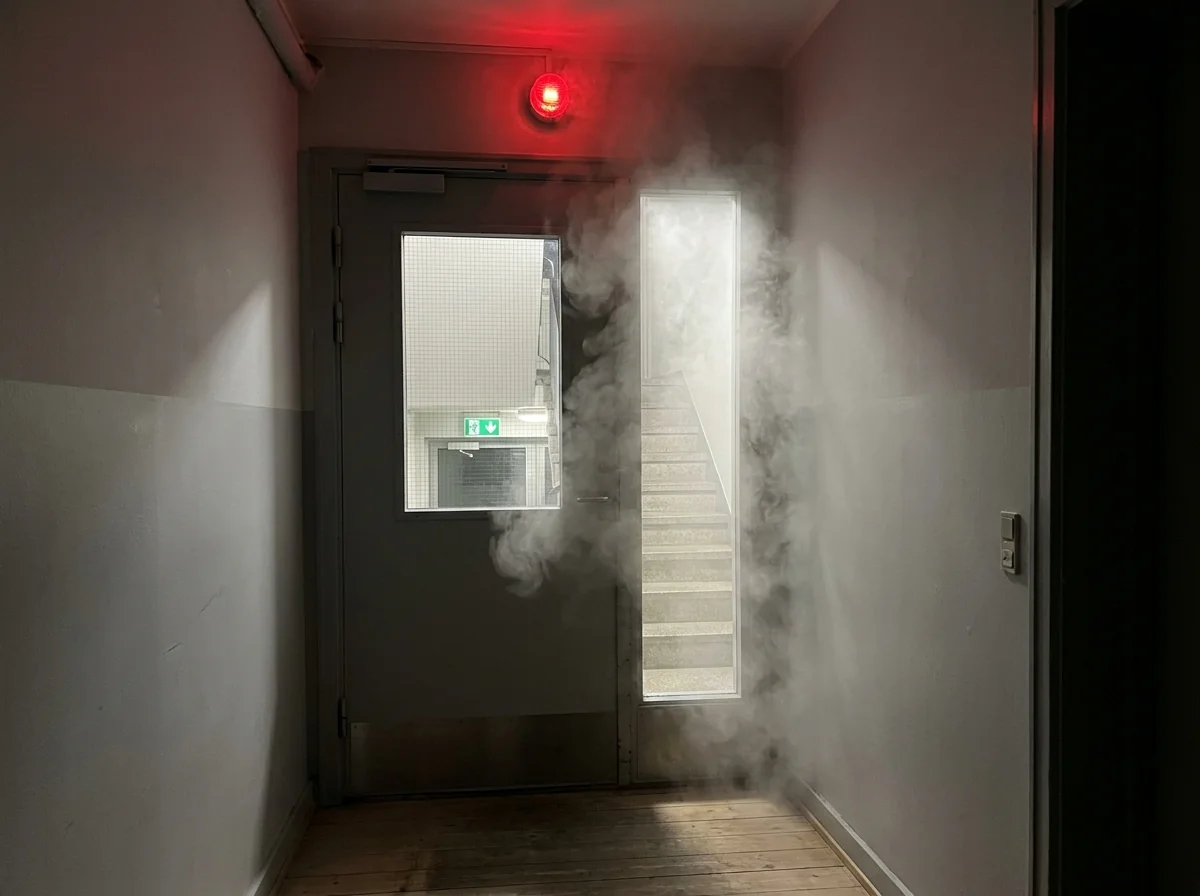

Oplever du disse problemer?
Trykventilation er et brandsikkerhedsanlæg, der beskytter flugtveje som gange og trapperum ved at holde et højere lufttryk (overtryk) i flugtvejen end i de omkringliggende rum. Overtrykket betyder, at luften strømmer ud af trapperummet gennem sprækker og åbne døre – og røgen dermed ikke kan trænge ind. Flugtvejen holdes røgfri under evakuering og redningsindsats. Systemet kaldes flere ting i branchen: trykventilation, overtryksventilation (OTV) og automatisk tryksætningsanlæg (ATA). Det er vigtigt at skelne fra almindelig komfortventilation: dette er et brandsikkerhedsanlæg, der skal fungere netop den dag, der er brand. Vilea er et dansk ventilationsfirma, der projekterer, installerer og servicerer trykventilationsanlæg i hele landet.
Hvad er trykventilation?
Trykventilation er et mekanisk brandventilationssystem, der beskytter flugtveje ved at holde et højere lufttryk i flugtvejen end i de omkringliggende rum. Overtrykket presser luften ud af trapperummet, så røg ikke kan trænge ind:
- Overtryk holder røgen ude — luften strømmer ud af trapperummet gennem sprækker og åbne døre, så flugtvejen holdes røgfri under evakuering og redningsindsats.
- Flere navne for samme princip — trykventilation, overtryksventilation (OTV) og automatisk tryksætningsanlæg (ATA) bruges om samme løsning.
- ABV type 4 — i branchens/DBI's typeinddeling af automatisk brandventilation hører tryksætning af flugtveje under ABV type 4, til forskel fra type 1-3 der leder røg og varme ud af selve brandrummet.
- Ikke komfortventilation — dette er et brandsikkerhedsanlæg, der skal fungere netop den dag, der er brand.
Sådan tryksættes et trapperum (den mest udbredte løsning)
Den almindeligste praktiske udførelse af trykventilation er et enkelt tilluftanlæg med trykaflastning. Sådan virker den, og hvornår den vælges:

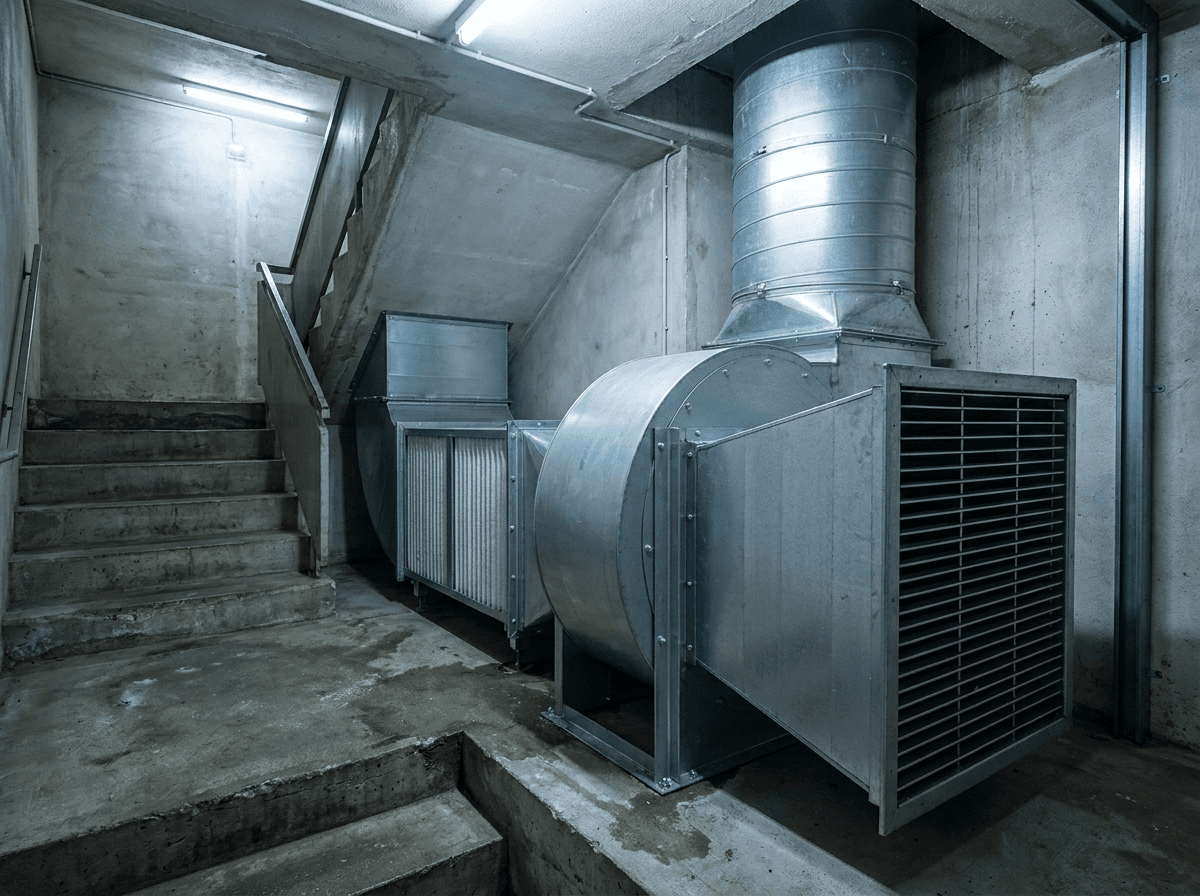

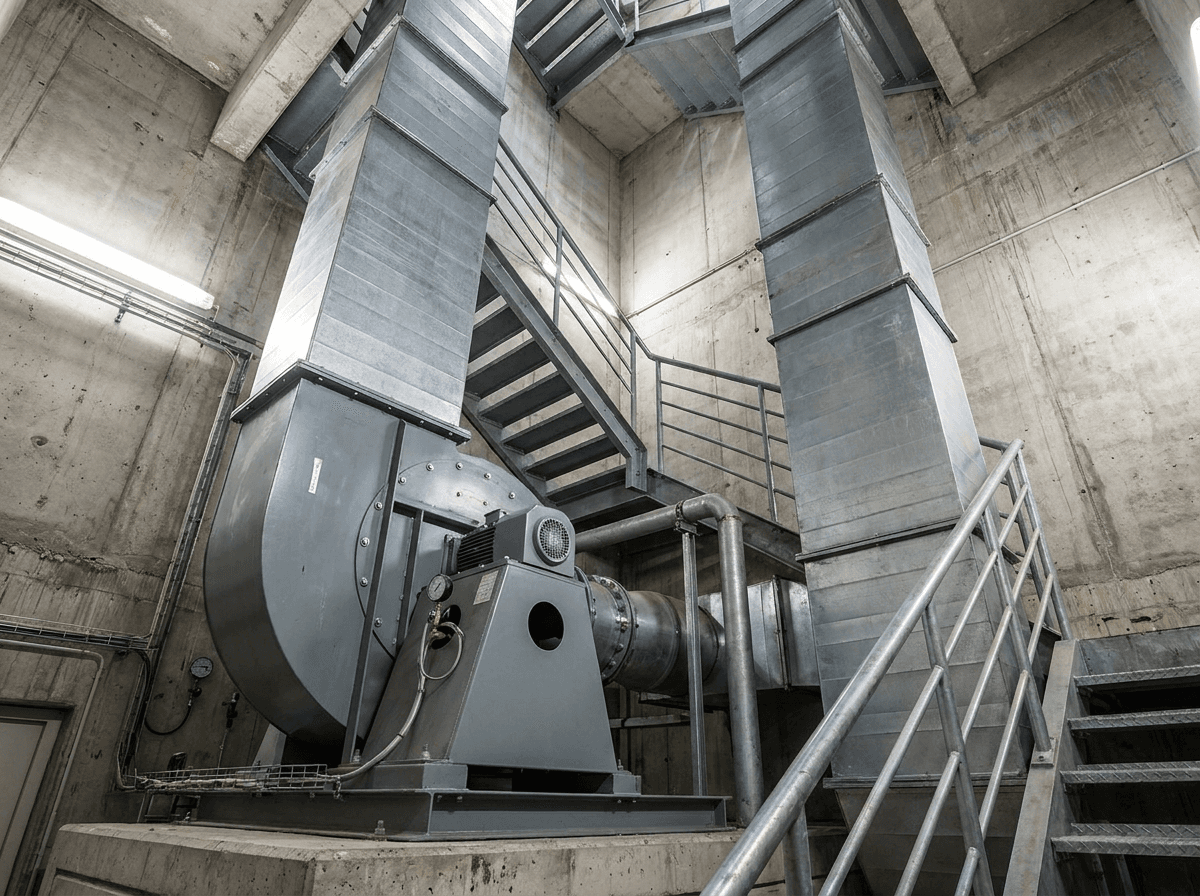

- Sådan virker den — ét kraftigt tilluftaggregat placeres typisk i bunden af bygningen (kælder/stueetage) og blæser store luftmængder op i trappeskakten, så der opbygges overtryk i hele trapperummet. I toppen sidder en trykaflastning/afkast, der lukker overskydende tilluft ud. Til selve trykaflastningen bruger vi bl.a. barometriske trykaflastningsenheder fra Øland/AirForce (DEK-serien — DEK-V, DEKA-V og DEK-H, i både væg- og tagmonteret udførelse), der åbner automatisk og holder overtrykket stabilt uden at overskride dørkraft-grænsen. Bemærk: den øvre åbning er afkast for pressuriseringsluften — den fjerner ikke røg fra brandrummet (det hører til ABV type 1-3).
- Sådan starter den — ved brand modtager anlægget et signal, typisk fra ABA-anlæg/røgdetektering, og starter automatisk. Frisk luft tilføres, og trapperummet er røgfrit på få sekunder.

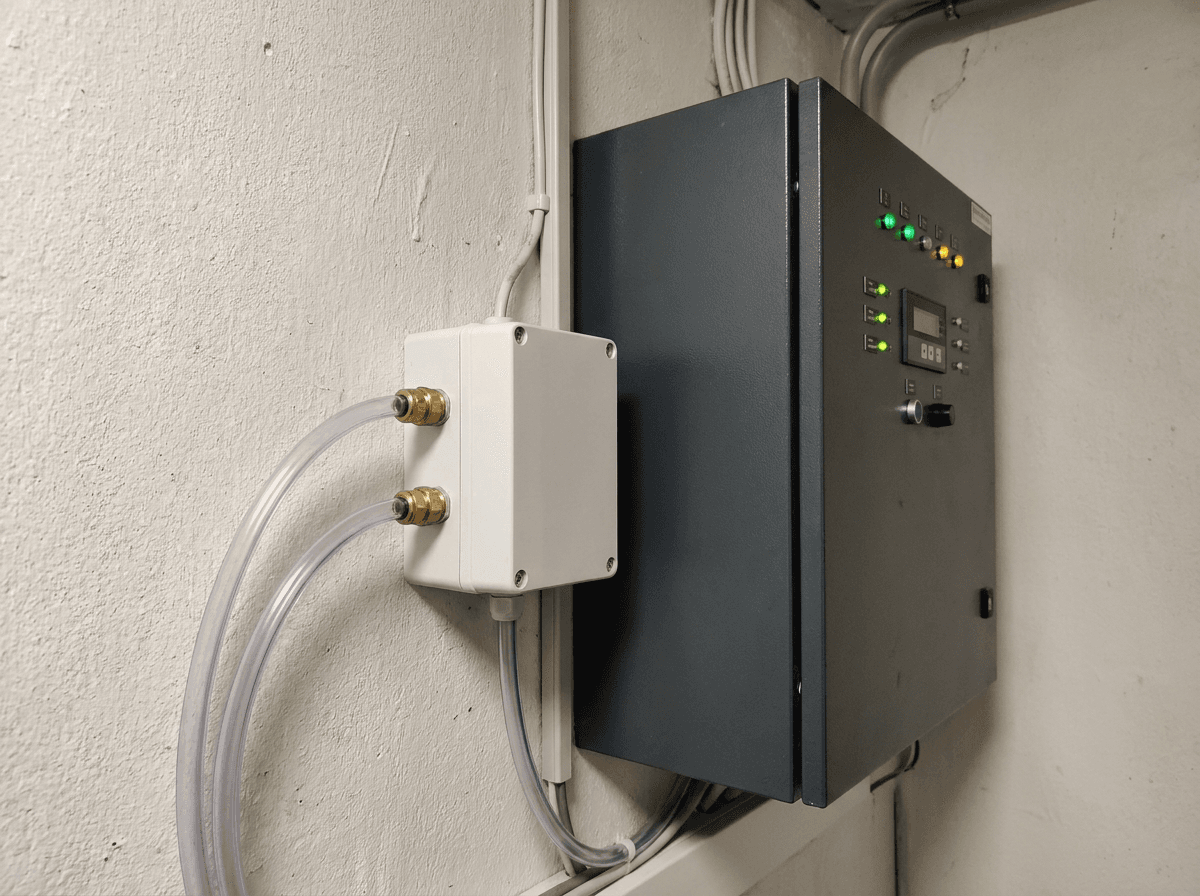

- Sådan reguleres den — trykfølere måler løbende trykforskellen mellem flugtvejen og de omkringliggende rum, og styringen regulerer ventilatoren, så overtrykket holdes stabilt, når døre åbnes og lukkes.
- Hvornår vælges den — standardløsningen til en røgfri sikkerhedstrappe i etage- og højhusbyggeri, når trapperummet er den kritiske flugtvej og skal holdes røgfrit, uanset om døre står åbne på den brandramte etage.
Dimensionering efter to kriterier (DS/EN 12101-6)
Anlægget dimensioneres efter to kriterier i DS/EN 12101-6, og begge skal være opfyldt, for at trykventilationen fungerer i praksis:
- Trykkriteriet — sikrer tilstrækkeligt overtryk i flugtvejen, når alle døre er lukkede.
- Strømningskriteriet — sikrer nok lufthastighed ud gennem en åben dør på den brandramte etage, så røg holdes ude selv med åben dør.
- Begge kriterier samtidig — kun når både tryk- og strømningskriteriet er opfyldt, holdes flugtvejen røgfri under en evakuering, hvor døre løbende åbnes og lukkes.

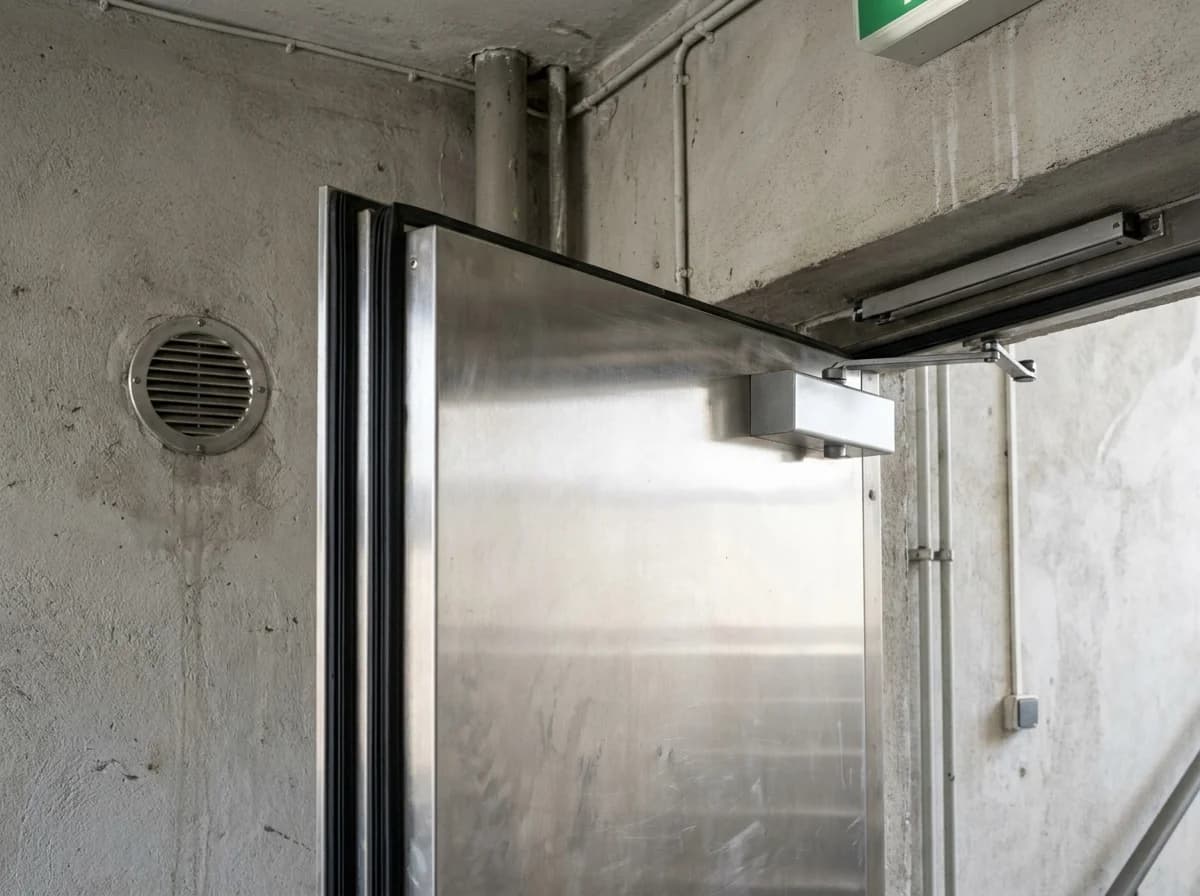

Tryksat trappe eller tryksatte sluser/gange?
Trykventilation kan udføres på forskellige steder i bygningen, afhængigt af hvordan flugtvejen er skruet sammen:
- Tryksat trapperum (tryksat trappe) — overtrykket holdes direkte i selve trappeskakten. Den mest udbredte løsning til en røgfri sikkerhedstrappe, og den man oftest møder i etagebyggeri.

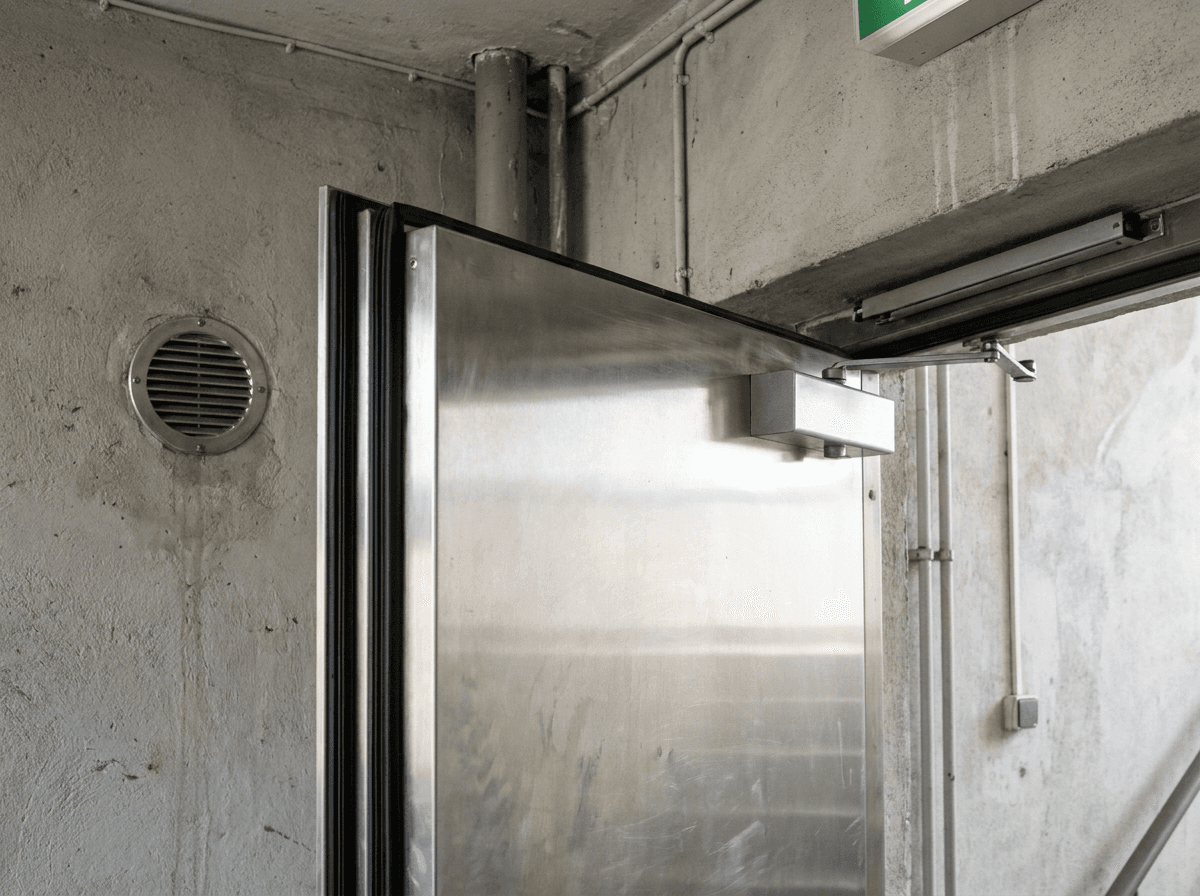

- Tryksatte tilstødende flugtveje/sluser — overtrykket holdes i gange eller luftsluser, der ligger mellem brandcelle og trappe. Bruges, hvor flugtvejen går gennem en sluse, før man når selve trappen. Hvor flugtvejen passerer en sluse eller dør ind til det tryksatte trapperum, monterer vi bl.a. røgkontroldøre (KAM) fra Øland/AirForce, så overtrykket kan opretholdes mellem brandcelle og trappe.
- Kombinationsløsninger — i større byggerier kan både trappe og tilstødende sluser tryksættes, så hele flugtvejskæden holdes røgfri. Løsningen fastlægges ud fra brandstrategien og trapperummets geometri.
Naturlig vs. mekanisk tilluft
En sikkerhedstrappe kan udføres på to måder: enten med adgang via en luftsluse (åben altangang/repos), eller ved at tryksætte trapperummet, så det altid er røgfrit. Trykventilation er løsningen på den anden metode – og tilluften kan tilføres på to måder:
- Mekanisk tilluft (mest udbredt) — frisk luft tilføres med ventilator, der styres efter trykfølerne. Giver stabil, aktiv regulering af overtrykket, også når mange døre åbnes samtidig — derfor den foretrukne løsning i de fleste danske projekter.
- Naturlig/passiv tilluft — i visse tilfælde kan tilluft og aflastning løses mere passivt via åbninger, men det giver mindre præcis styring og bruges sjældnere til høje trapperum, hvor kravene til stabilt overtryk er strenge.
- Valget fastlægges i brandstrategien — valget mellem naturlig og mekanisk tilluft samt løsning, klasse og dimensionering fastlægges ud fra bygningens brandstrategi. Vilea rådgiver om den rette løsning i forhold til projektets krav.
Overtryk, dørkraft og balancen der skal rammes
Kernen i trykventilation er en balance mellem to modsatrettede hensyn — og det er her løsningen står og falder:
- Højt nok overtryk — overtrykket skal være højt nok til at holde røgen ude på den brandramte etage.
- Ikke for højt overtryk — overtrykket må ikke være så højt, at man ikke kan åbne dørene ind til trapperummet.

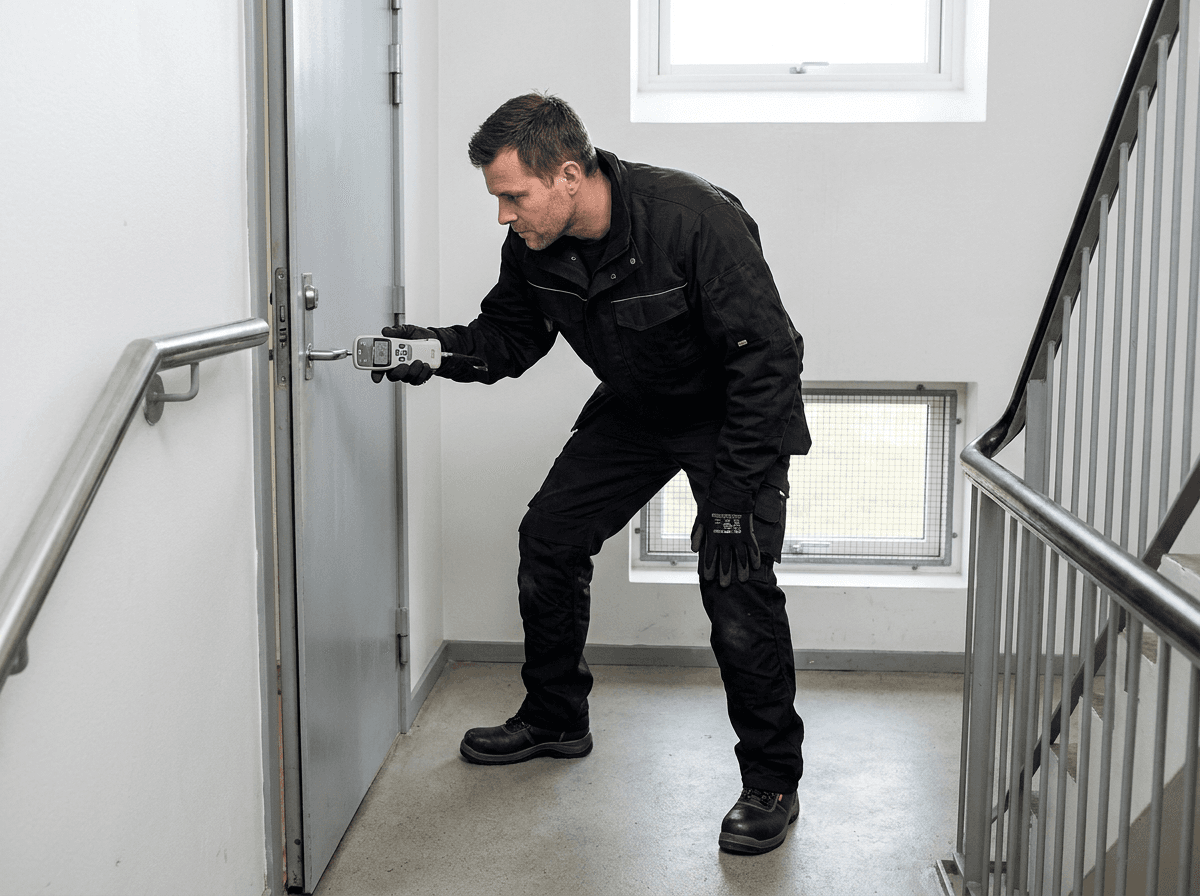

- Maks. 100 N dørkraft — i DS/EN 12101-6 er der fastsat en grænse for dørens åbningskraft: en dør må maksimalt kræve 100 N at åbne. Overstiges dette, skal der etableres trykaflastning eller reduktion af luftmængden.
- Verificeres ved aflevering — anlægget projekteres og indreguleres, så trykforskellen ligger i det interval, der både holder røgen ude og respekterer dørkraft-grænsen — og verificeres ved funktionsafprøvning.

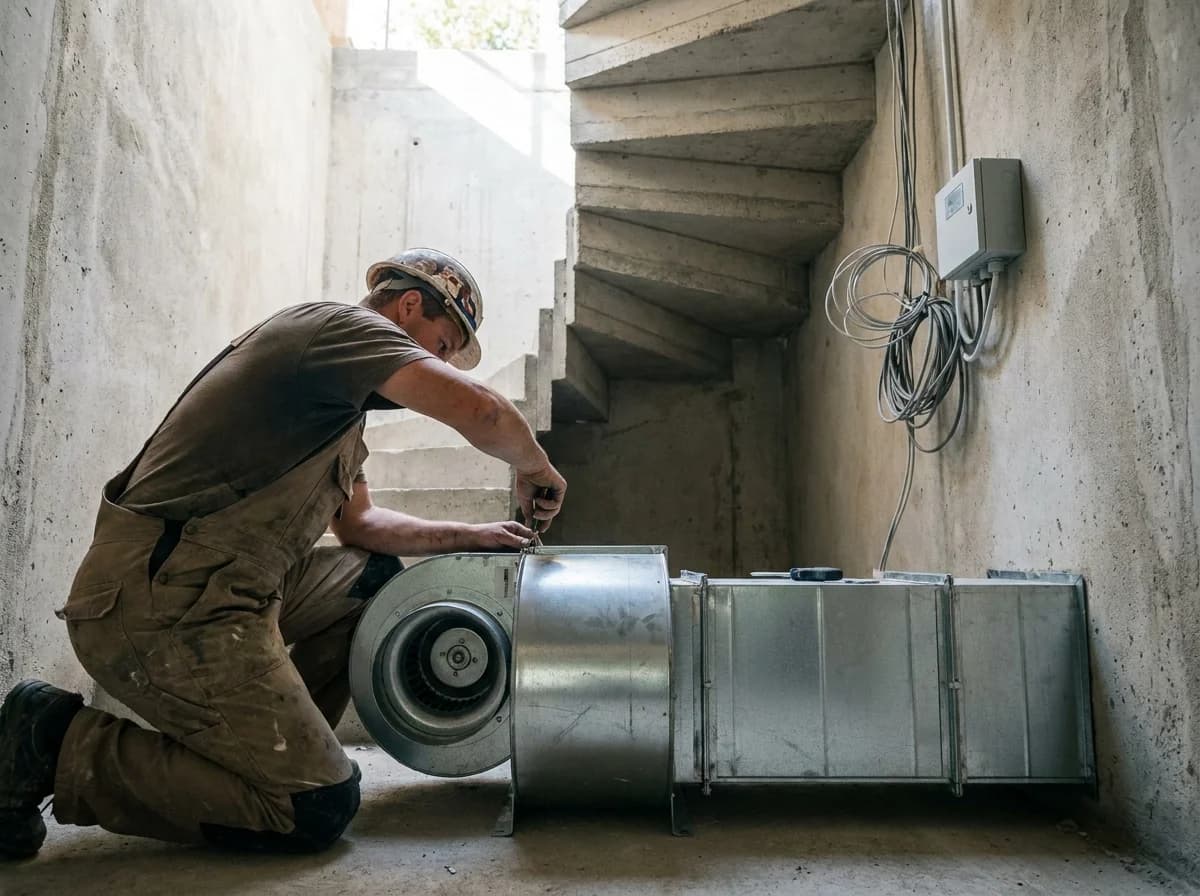

Trykventilation i etagebyggeri, højhuse og renovering
I høje bygninger er en tryksat, røgfri trappe ofte afgørende, fordi evakuering tager længere tid, og fordi trappeskakten ellers kan virke som en skorsten, der trækker røg opad mellem etagerne. Løsningen bruges både i nybyggeri, hvor trykventilationen indarbejdes i brandstrategien fra start, og ved renovering/ombygning, hvor en eksisterende trappe skal opgraderes til sikkerhedstrappe. Vilea projekterer trykventilation i tæt samspil med bygningens brandrådgiver, ABA-anlæg og øvrige brandtekniske installationer.
Krav og standarder – kort fortalt
Trykventilation projekteres og udføres efter danske og europæiske regler. De mest relevante er DBI retningslinje 027 (projektering, installation og vedligehold af brandventilationsanlæg) og DS/EN 12101-6 (trykdifferentialsystemer — herunder dørkraft og komponenter). Selve kravet om trykventilation er ikke et generelt lovkrav på alle bygninger — det fastlægges i byggeriets brandstrategi ud fra Bygningsreglementet. De præcise krav (overtryk, luftmængder, klasse, dokumentation) fastlægges dermed i projektet for den enkelte bygning. Det samlede anlæg CE-mærkes iht. Maskindirektivet, mens enkeltkomponenter mærkes efter DS/EN 12101-serien. Ved aflevering dokumenteres anlægget med brandstrategi, projektgrundlag, funktionsafprøvning og installatørerklæring.
Sådan hjælper Vilea med trykventilation
Vilea er et ventilationsfirma med speciale i brandtekniske installationer. Vi projekterer, installerer og servicerer trykventilationsanlæg (overtryks-/ATA-anlæg) til jeres ejendom eller projekt:
- Boligforeninger og ejendomsadministratorer — der skal have en eksisterende trappe opgraderet til en røgfri sikkerhedstrappe.
- Bygherrer og entreprenører — i nybyggeri, hvor trykventilationen skal indarbejdes fra første streg.
- Rådgivere og brandrådgivere — der har brug for en udførende partner, som kan projektere efter brandstrategien og dokumentere anlægget korrekt.
- Erhvervsejendomme — der skal sikre flugtveje i høje etage- eller kontorbygninger.
Service og funktionsafprøvning af trykventilation
Vi tager hånd om hele forløbet — fra rådgivning og projektering til montage, indregulering og løbende service:

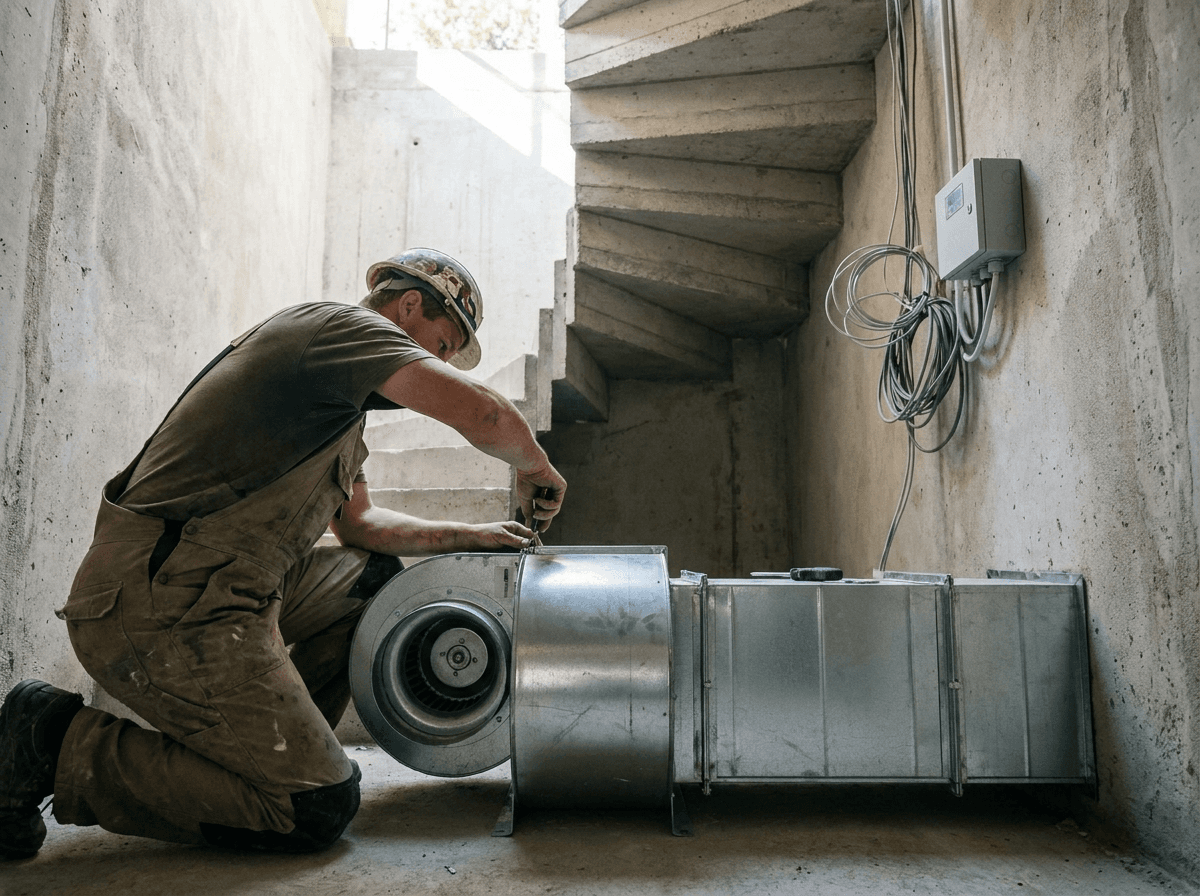

- Projektering og montage — rådgivning om den rette løsning, projektering efter brandstrategien samt montage af ventilator, spjæld, trykfølere og styring.
- Godkendte komponenter — vi anvender bl.a. modulopbyggede ATA-løsninger fra Systemair (ABV type 4), godkendt efter DS/EN 12101-6 til at holde trapperum og flugtveje røgfrie under en brand — kombineret med trykaflastningsenheder og røgkontroldøre fra Øland/AirForce.
- Indregulering og aflevering — indregulering og funktionsafprøvning ved aflevering, så anlægget er dokumenteret klar til brug.
- Serviceaftaler — periodisk eftersyn, funktionstest af automatisk start, kontrol af overtryk og dørkraft samt dokumentation, jf. DBI retningslinje 027 — så anlægget virker den dag, der er brug for det.
Hvad er inkluderet?
Fordele ved professionel service
Røgfri flugtvej
Overtryk holder trapperum og flugtveje røgfrie, så personer kan evakuere sikkert.
Døren kan altid åbnes
Anlægget balancerer overtryk mod maks. 100 N dørkraft, jf. DS/EN 12101-6.
Dokumenteret aflevering
Funktionsafprøvning og installatørerklæring efter DBI 027 og DS/EN 12101-6.
Virker den dag der er brand
Serviceaftaler med periodisk eftersyn og funktionstest af automatisk start.
Hvorfor vælge os?
Vi tager hele forløbet
Rådgivning, projektering efter brandstrategien, installation, funktionsafprøvning og løbende service – én leverandør.
Speciale i brandtekniske installationer
Overtryks-/ATA-anlæg til trapperum, sikkerhedstrapper og luftsluser i etage- og erhvervsbyggeri.
Dokumenteret efter reglerne
Vi arbejder efter DBI retningslinje 027 og DS/EN 12101-6 og leverer den fulde dokumentationspakke.
Balancerer overtryk og dørkraft
Vi indregulerer, så røgen holdes ude, samtidig med at dørkraften holdes under 100 N.
Til ejendomme og erhverv
Boligforeninger, ejendomsadministratorer, bygherrer, entreprenører og brandrådgivere – ved nybyg og renovering.
Landsdækkende service
Teknikere i hele Danmark og serviceaftaler med periodisk eftersyn og funktionstest.
