ABV-anlæg – automatisk brandventilation der leder røgen ud
Et ABV-anlæg leder ved brand røg og varme ud af bygningen, så flugtveje holdes røgfrie og redningsberedskabet kan komme til. Vilea projekterer, installerer og servicerer ABV-anlæg til elevatorskakte, trapperum, haller og parkeringskældre – dokumenteret efter gældende brandregler.

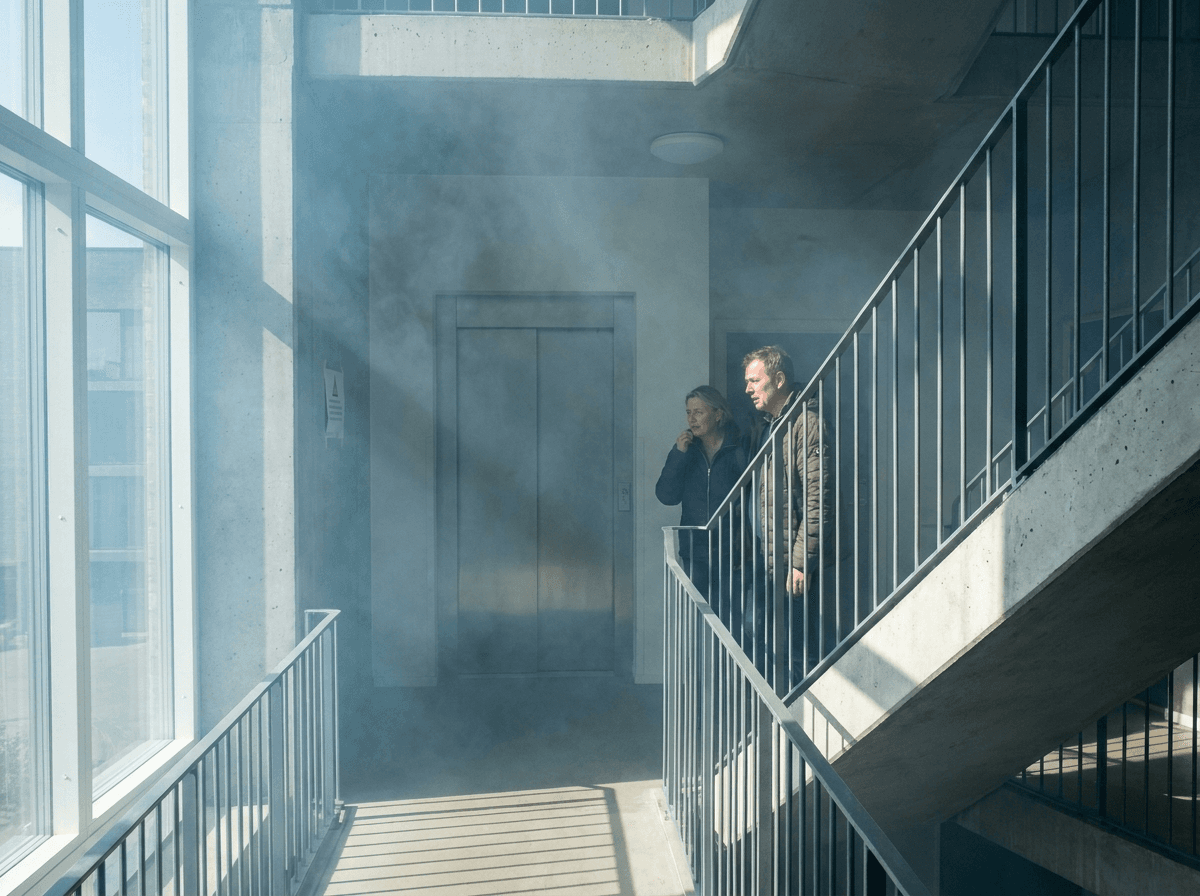

Oplever du disse problemer?
ABV står for Automatisk BrandVentilation. Det er et brandsikkerhedsanlæg, der aktiveres automatisk af røgdetektorer ved brand og skaber en styret bevægelse af røg og varme ud af bygningen. Formålet er at holde flugt- og redningsveje røgfrie, sænke temperaturen så bærende konstruktioner beskyttes, og give brandvæsenet frie sigtelinjer og adgang. Et ABV-anlæg adskiller sig grundlæggende fra komfortventilation: det skal fungere under brandforhold og er derfor bygget af certificerede komponenter og styret af en selvstændig brandcentral. Vilea er et dansk ventilationsfirma, der projekterer, installerer og servicerer ABV-anlæg i hele landet.

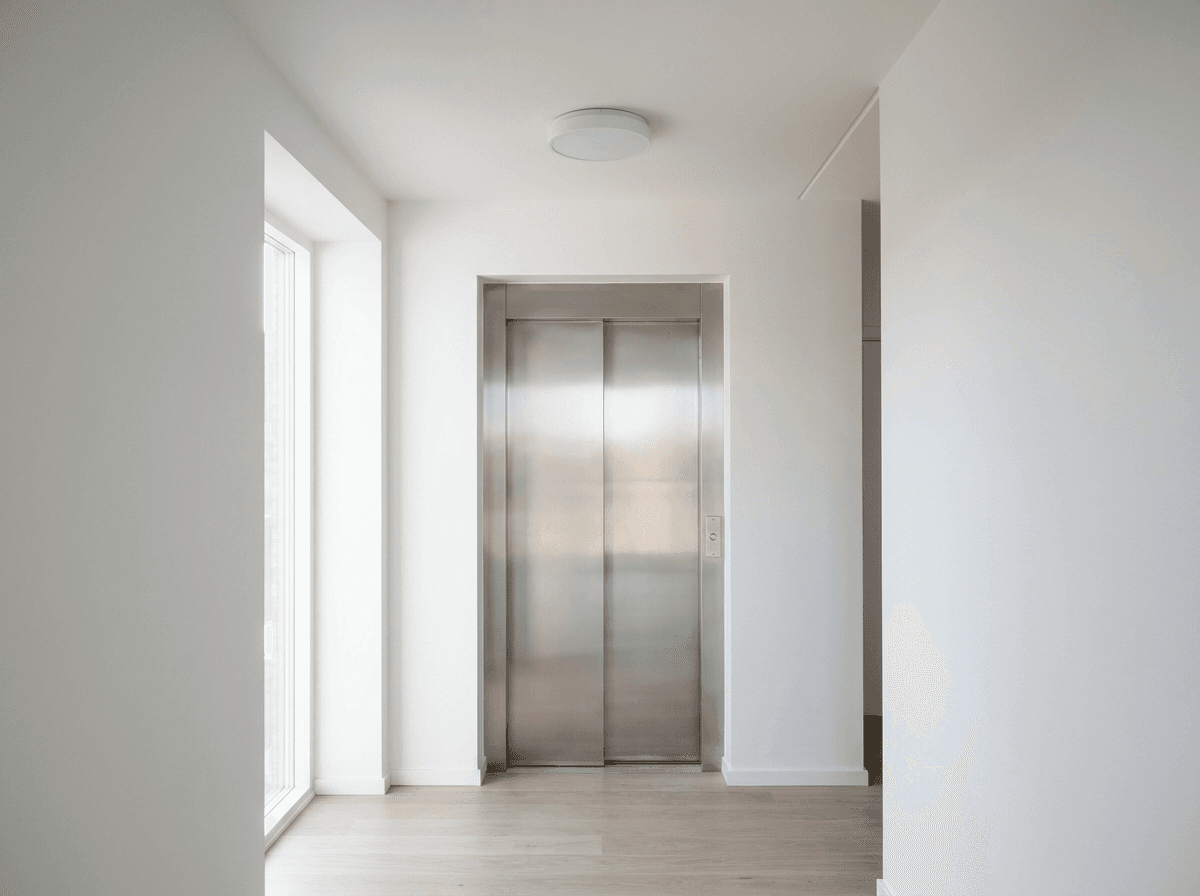

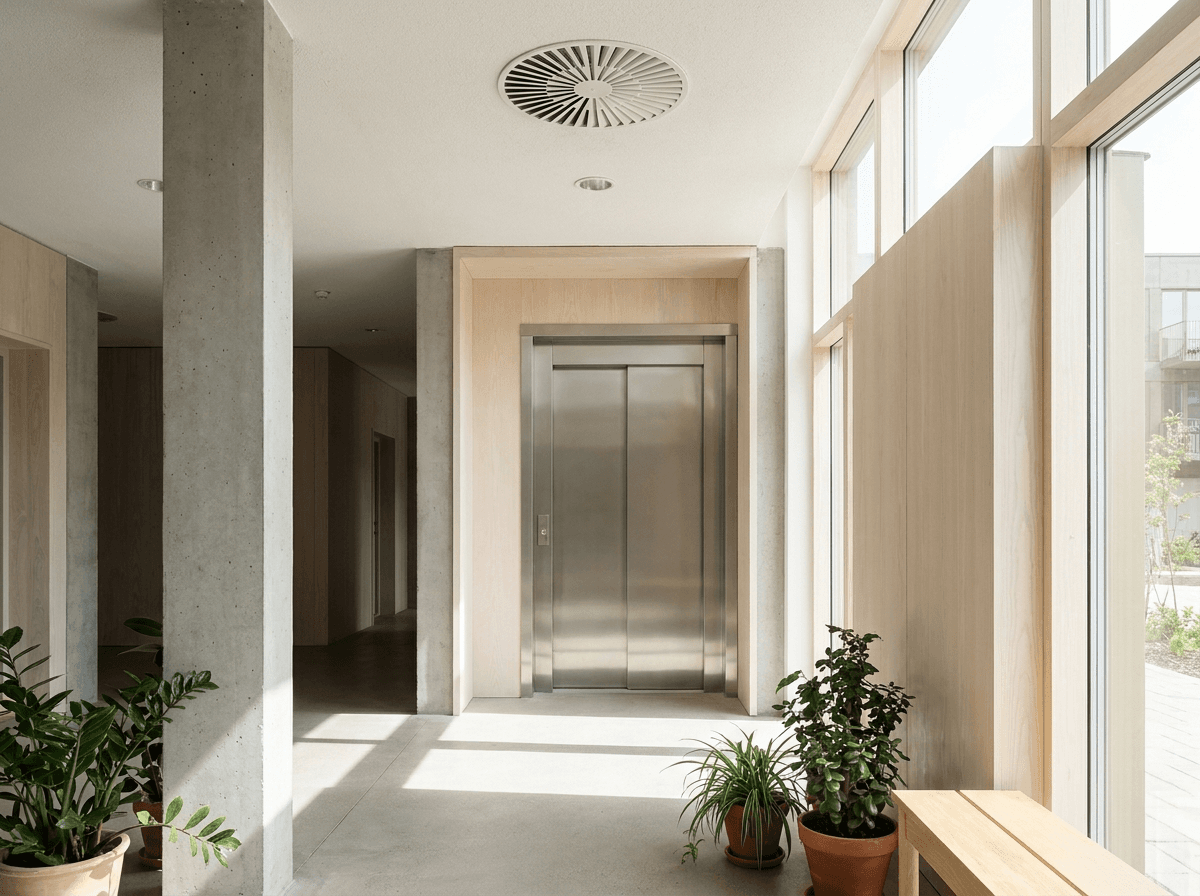

ABV-løsninger til elevatorskakte (ABV Type 6)
Elevatorskakte er den hyppigste årsag til ABV i etagebyggeri, fordi en åben skakt ellers virker som en skorsten, der trækker røg mellem etager. Skakt-ABV er en form for brandventilation og betegnes i branchen ofte ABV Type 6. I praksis løses det på tre måder – valget afhænger af bygningens højde og brandstrategi:
- Naturlig ABV – en motoriseret, CE-mærket røglem i toppen af skakten (DS/EN 12101-2) åbner ved detektering og lader røg og varme stige ud.

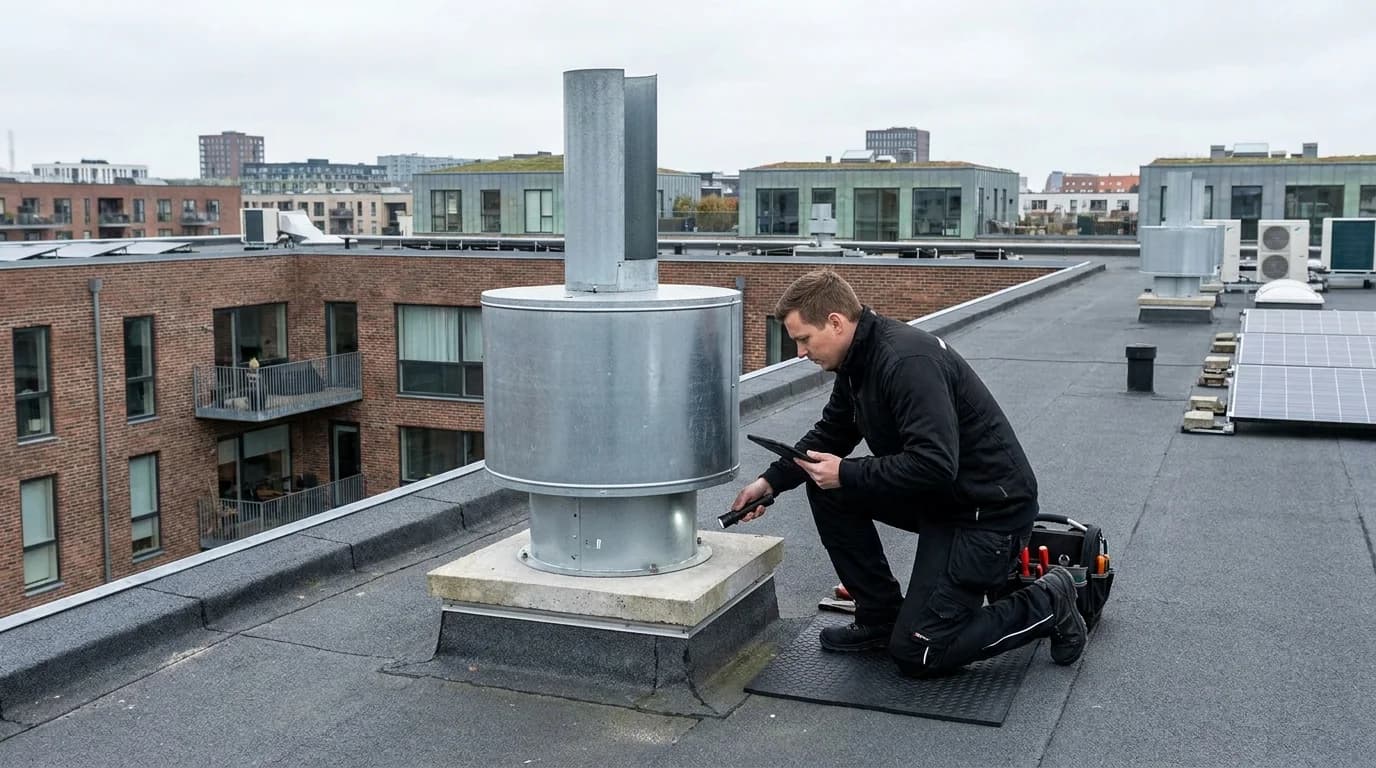

- Mekanisk ABV – en F300/F400-røgventilator trækker aktivt røgen ud. Vælges typisk til dybe eller høje skakte, hvor opdrift ikke er nok.
- Termisk ABV – ren opdriftsløsning uden mekanik. Må ikke anvendes i bygninger over 22 m, hvor opdriften ikke kan garanteres.
Naturlig, mekanisk og termisk brandventilation – hvornår vælges hvad?
De tre grundprincipper går igen på tværs af ABV-typer, ikke kun i elevatorskakte. Vilea rådgiver om det rette princip ud fra brandstrategien, bygningens højde og geometri:
- Naturlig brandventilation – motoriserede røglemme og ovenlys, der åbner ved detektering. Simpelt, lav drift, godt til haller og trapperum med adgang til tag eller facade.
- Mekanisk brandventilation – F300/F400-røgventilatorer, der trækker røgen aktivt ud. Vælges hvor naturlig eller termisk udluftning ikke kan sikre kravene.
- Termisk brandventilation – driftssikker opdriftsløsning uden mekanik, men begrænset af bygningens højde (22 m) og geometri.

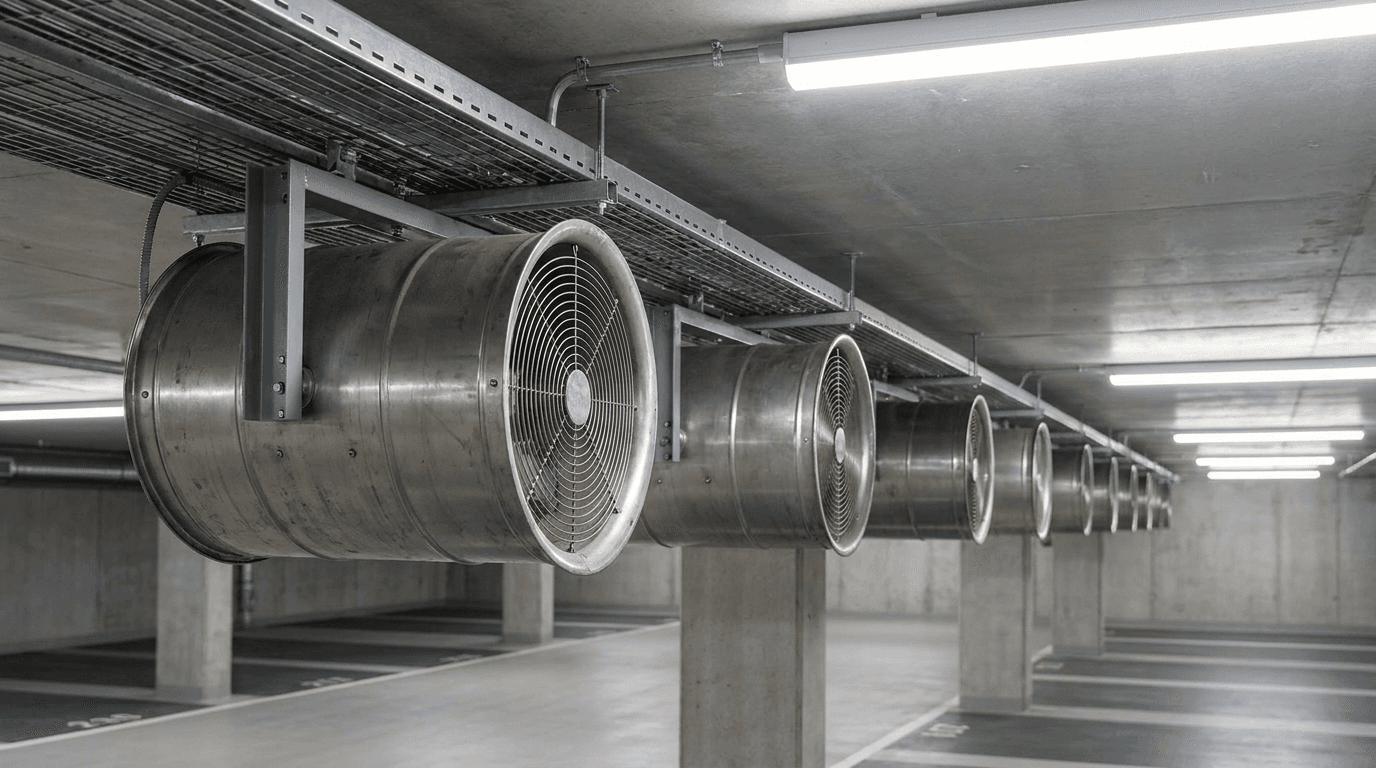

ABV i parkeringskældre – impulsventilation (jetfans)
Parkeringskældre over 1.000 m² skal iht. de præ-accepterede løsninger sikres med automatisk brandventilation eller sprinkleranlæg (afhængigt af anvendelseskategori). Den mest udbredte moderne løsning er impulsventilation – også kaldet jetventilation eller induktionsventilation – med impulsventilatorer (jetfans) monteret under loftet. Systemet er kanalfrit: jetfans skubber røg og forurenet luft hen mod skaktventilatorer, så røgen ledes styret ud og der skabes frie sigtelinjer for brandvæsenet. Fordelene er fri lofthøjde, lavere tryktab og bedre røgstyring end traditionelle kanalbaserede systemer. Impulsventilation er en anerkendt løsning, hvis brandsikkerhed dokumenteres ved en brandteknisk analyse for det konkrete projekt.

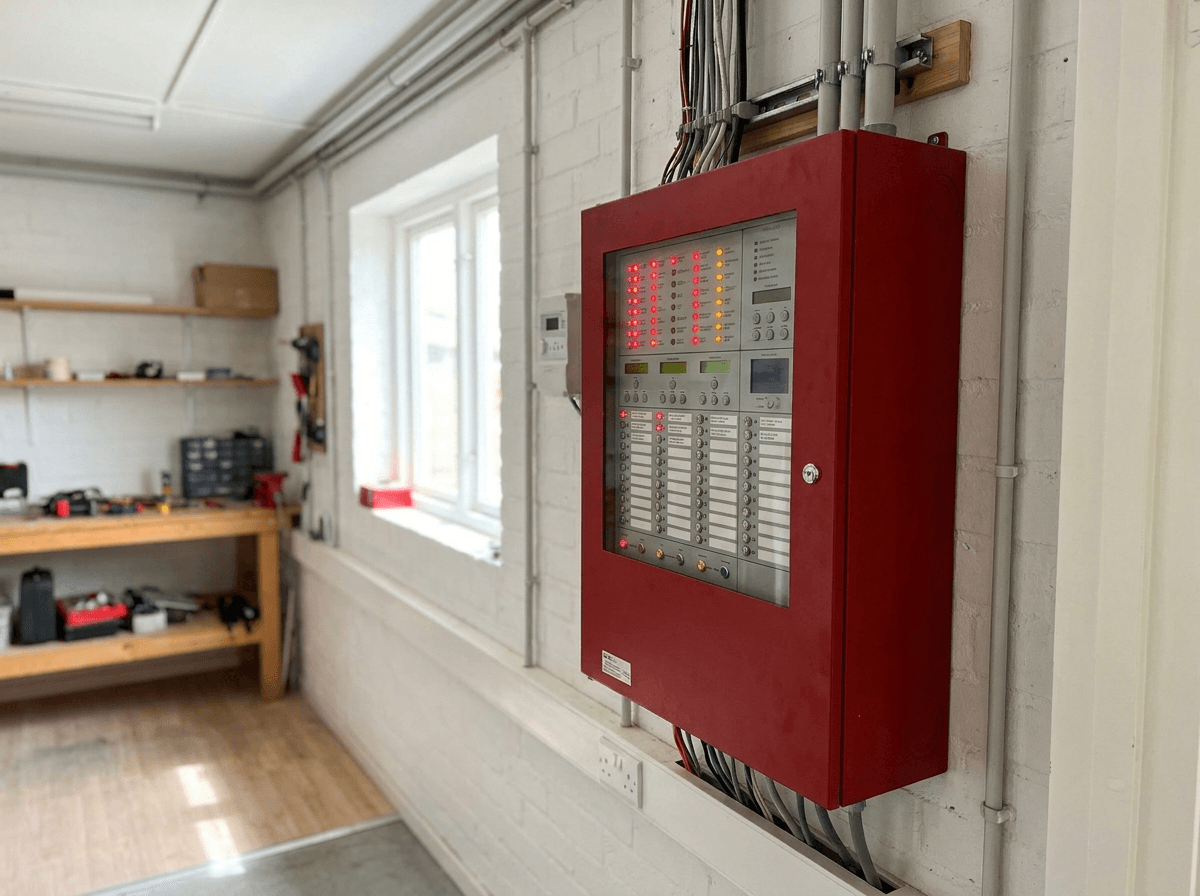

Sådan er et ABV-anlæg opbygget
Et ABV-anlæg er sat sammen af certificerede brandkomponenter, der styres af en selvstændig brandcentral. Den præcise kabelstandard og komponentklasse fastlægges i brandstrategien for det konkrete projekt:
- Røgdetektorer pr. etage eller zone (certificeret iht. EN 54).
- Røgventilatorer (F300/F400, DS/EN 12101-3) eller motoriserede røglemme (DS/EN 12101-2).
- Røgkontrolspjæld og ABV-kontrolpanel med manuel betjening for brandvæsenet.
- Funktionssikret kabling, der bevarer funktion under brand.
- Funktionsafprøvning, indregulering og aflevering med fuld dokumentation.
ABV-anlæg regler – hvad styrer kravene?
De præcise krav til et ABV-anlæg – luftmængder, temperaturklasse, åbningsarealer og kabeltype – fastlægges altid af bygningens brandstrategi for det konkrete projekt. Overordnet arbejder Vilea efter Bygningsreglementet (BR18, kap. 5 om brand), DBI's retningslinje for brandventilationsanlæg og de europæiske produktstandarder for røgventilatorer (DS/EN 12101-3) og røgdetektorer (EN 54). Kravet om ABV udløses typisk i elevatorskakte, indeliggende trapperum, store haller og parkeringskældre – men om og hvordan det gælder for netop jeres bygning, afgøres i brandstrategien.
Vileas ABV-projekter
Vilea har bl.a. udført ABV-anlæg i elevatorskakte ved Silergården i Brøndby Strand – 6 elevatorer fordelt på 3 boligblokke, med mekanisk brandventilation (F300), røgdetektering pr. etage, ABV-kontrolpanel og ombygning af elevatorstyring i tæt samarbejde med elevatorleverandøren. Projektet er udført efter præ-accepteret løsning jf. brandstrategirapport, BR18 og DS/EN 12101.
Hvad er inkluderet?
Fordele ved professionel service
Røgfrie flugtveje
Styret røgudledning holder trapper og skakte røgfrie, så mennesker kan komme ud.
Beskytter konstruktionen
Lavere temperatur under brand beskytter bærende konstruktioner længere.
Godkendt dokumentation
Installatørerklæring, funktionsafprøvning og as-built til myndighed og forsikring.
Virker den dag der er brand
Serviceaftaler med årligt eftersyn sikrer at anlægget altid er funktionsklart.
Hvorfor vælge os?
Vi tager hele forløbet
Projektering i dialog med jeres brandrådgiver, installation, funktionsafprøvning og løbende service – én leverandør.
Alle ABV-principper
Naturlig, mekanisk og termisk brandventilation samt impulsventilation til p-kældre – vi vælger det rette til jeres bygning.
Dokumenteret efter reglerne
Vi arbejder efter BR18, DBI's retningslinje og DS/EN 12101 og leverer den fulde dokumentationspakke.
Erfaring med elevatorskakte
Bl.a. ABV i elevatorskakte ved Silergården i Brøndby Strand – inkl. koordinering med elevatorleverandør.
Til ejendomme og erhverv
Boligforeninger, ejendomsadministratorer, erhverv, bygherrer og rådgivere – ved nybyg, renovering og påbud.
Landsdækkende service
Teknikere i hele Danmark og serviceaftaler med årligt lovpligtigt eftersyn.
