Behovsstyret ventilation – CO2-styret luft efter behov
Behovsstyret ventilation (DCV – Demand Controlled Ventilation) er et ventilationssystem, der løbende regulerer luftmængden efter det faktiske behov i hvert rum, målt med CO2-følere, temperatur- og bevægelsessensorer. Det giver sundt indeklima når rummet er i brug, og skruer ned når det står tomt. Vilea er et dansk ventilationsfirma, der projekterer, installerer og servicerer behovsstyret ventilation til skoler, institutioner, kontorer og erhverv.
Oplever du disse problemer?
Behovsstyret ventilation (DCV) tilfører kun den luftmængde, der reelt er behov for lige nu, i stedet for at køre med konstant maksimal ydelse hele driftstiden. Luftmængden i hvert rum reguleres løbende afhængigt af CO2- eller temperaturniveau via sensorer og motoriserede spjæld. Modsætningen er CAV (konstant luftmængde), hvor anlægget kører med samme faste flow, uanset om der er 0 eller 30 personer i rummet. Behovsstyring løser tre ting på én gang: god luftkvalitet når rummet er belastet, lavere energiforbrug når behovet er lavt, og mindre træk og overventilation i tomme lokaler.
Hvad er behovsstyret ventilation?
Behovsstyret ventilation (DCV) tilfører kun den luftmængde, der reelt er behov for lige nu, i stedet for at køre med konstant maksimal ydelse hele driftstiden. Luftmængden i hvert rum reguleres løbende afhængigt af CO2- eller temperaturniveau via sensorer og motoriserede spjæld. Modsætningen er CAV (Constant Air Volume / konstant luftmængde), hvor anlægget kører med samme faste flow, uanset om der er 0 eller 30 personer i rummet. Behovsstyring giver god luftkvalitet når rummet er belastet, lavere energiforbrug (el til ventilatorer + varme til indblæsningsluft) når behovet er lavt, og mindre træk og overventilation i tomme lokaler.
Løsninger til behovsstyret ventilation
Der findes flere måder at realisere behovsstyret ventilation på i praksis. Valget af løsning afhænger af rummenes brug, bygningens størrelse og om der er tale om nybyg, renovering eller udskiftning. Vilea rådgiver om det rette princip ud fra jeres rum og bygning:
- CO2-styret ventilation – den klassiske løsning: en CO2-føler aflæser personbelastningen løbende, og styringen skruer op når CO2 stiger, ned når rummet tømmes. Vi bruger bl.a. Belimos rumfølere i 22RT-serien (fx Belimo 22RTM med kombineret temperatur, fugt og CO2 via NDIR-sensor), der giver styringen det korrekte setpunkt for luftmængden. Mest udbredt i klasseværelser, mødelokaler og kontorer med svingende personbelastning.

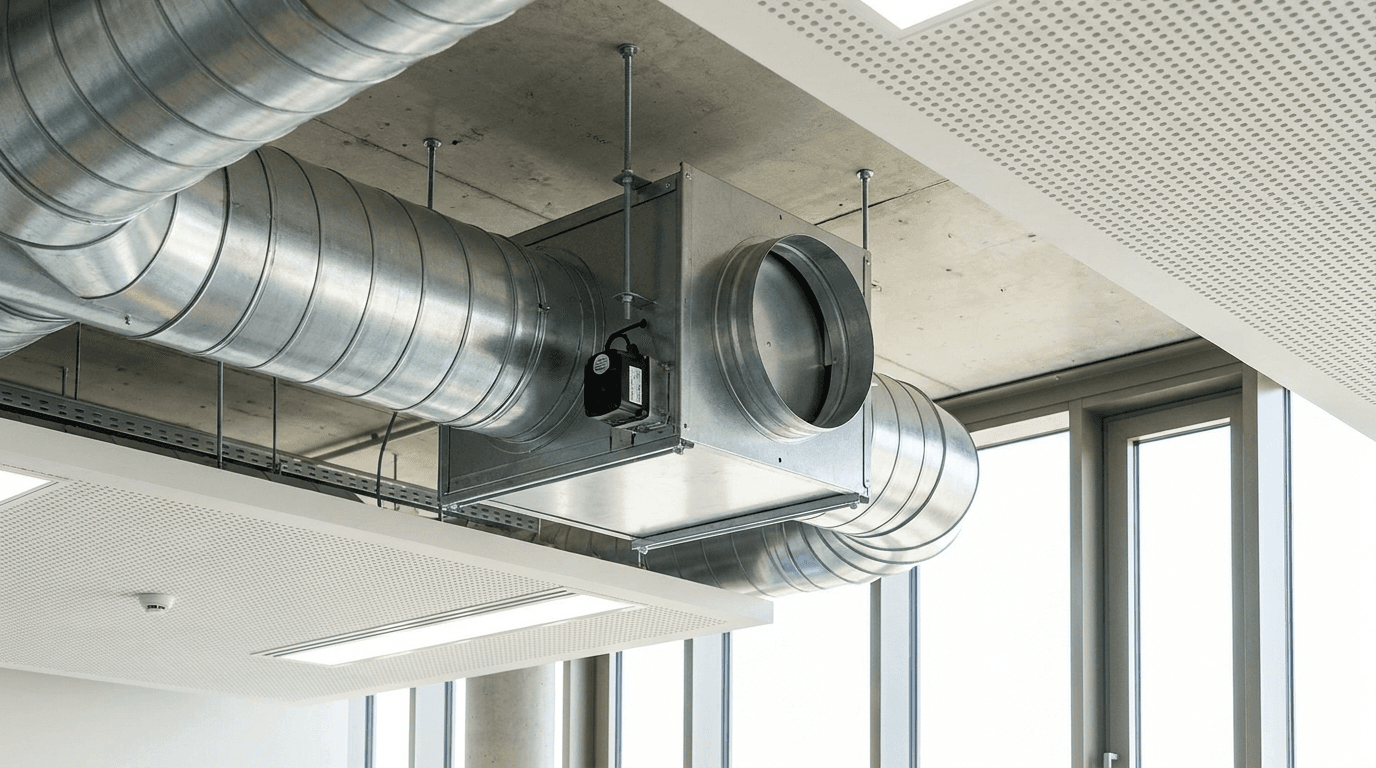

- VAV-ventilation (variabel luftmængde) – det tekniske middel: motoriserede spjæld pr. zone åbner og lukker trinløst, mens en frekvensstyret ventilator holder et konstant kanaltryk og kun leverer den luft, spjældene efterspørger. Til den variable luftmængde bruger vi bl.a. VAV-regulatorer fra Lindabs Pascal-system – fx DBV-volumenstrømsregulatoren og tilluftsarmaturet LCFV med integreret regulator. Rygraden i de fleste centrale DCV-anlæg.
- Temperatur-/varmelaststyret – regulerer efter rumtemperatur i stedet for CO2. Velegnet hvor køling og varmelast (mange personer, sol, udstyr) er det dominerende behov.
- Tilstedeværelsesstyret (PIR) – en bevægelsessensor slår basisventilationen til og fra efter, om rummet er i brug. Ofte kombineret med en CO2-føler, hvor PIR starter/stopper og CO2 sætter den korrekte luftmængde.
- Kombineret DCV – den mest robuste løsning: CO2 + temperatur + tilstedeværelse (evt. fugt/TVOC) i samme styring. Vælges i rum med skiftende og uforudsigelig brug.
- Central vs. decentral – central VAV med spjæld pr. zone og fælles aggregat vælges i større bygninger med mange zoner; decentrale enheder med egen indbygget behovsstyring vælges ofte ved renovering, hvor kanalføring er begrænset.
Sådan fungerer behovsstyret ventilation

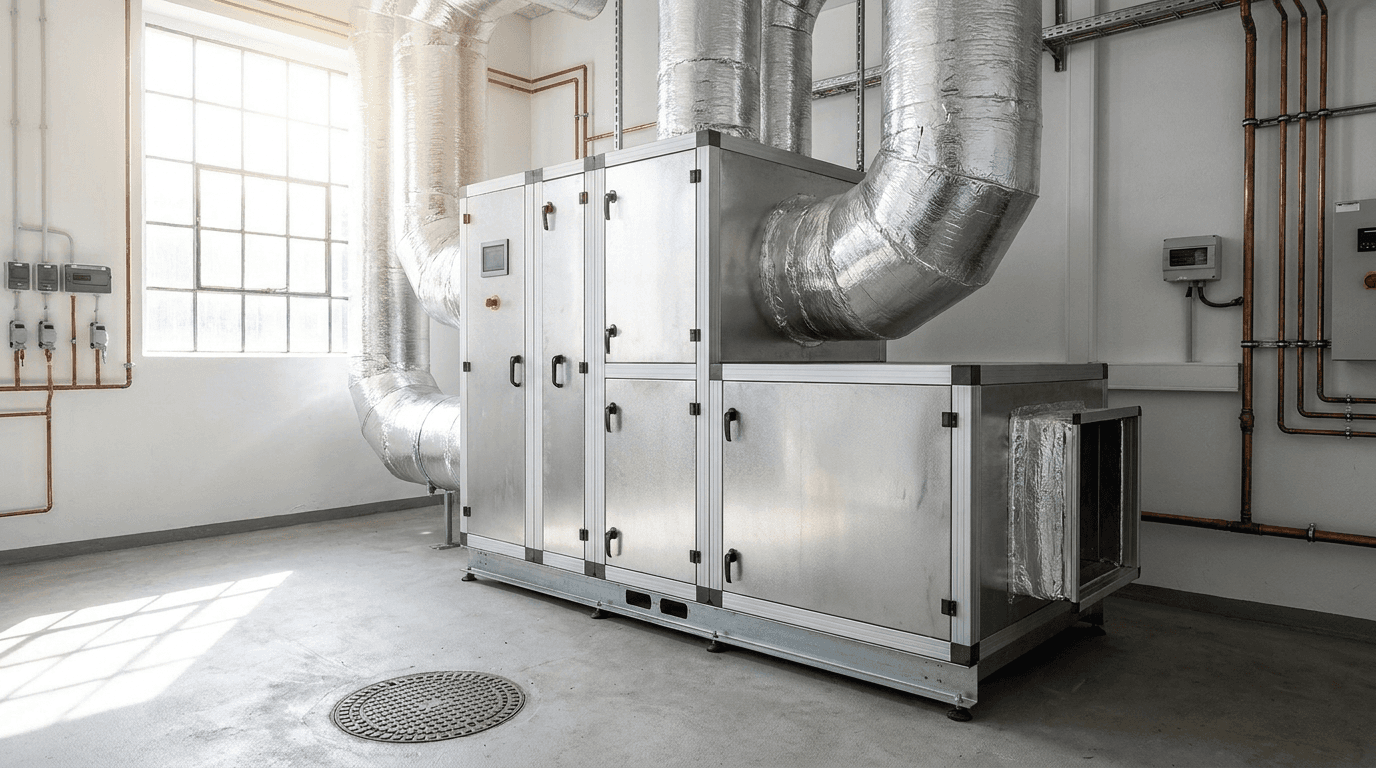

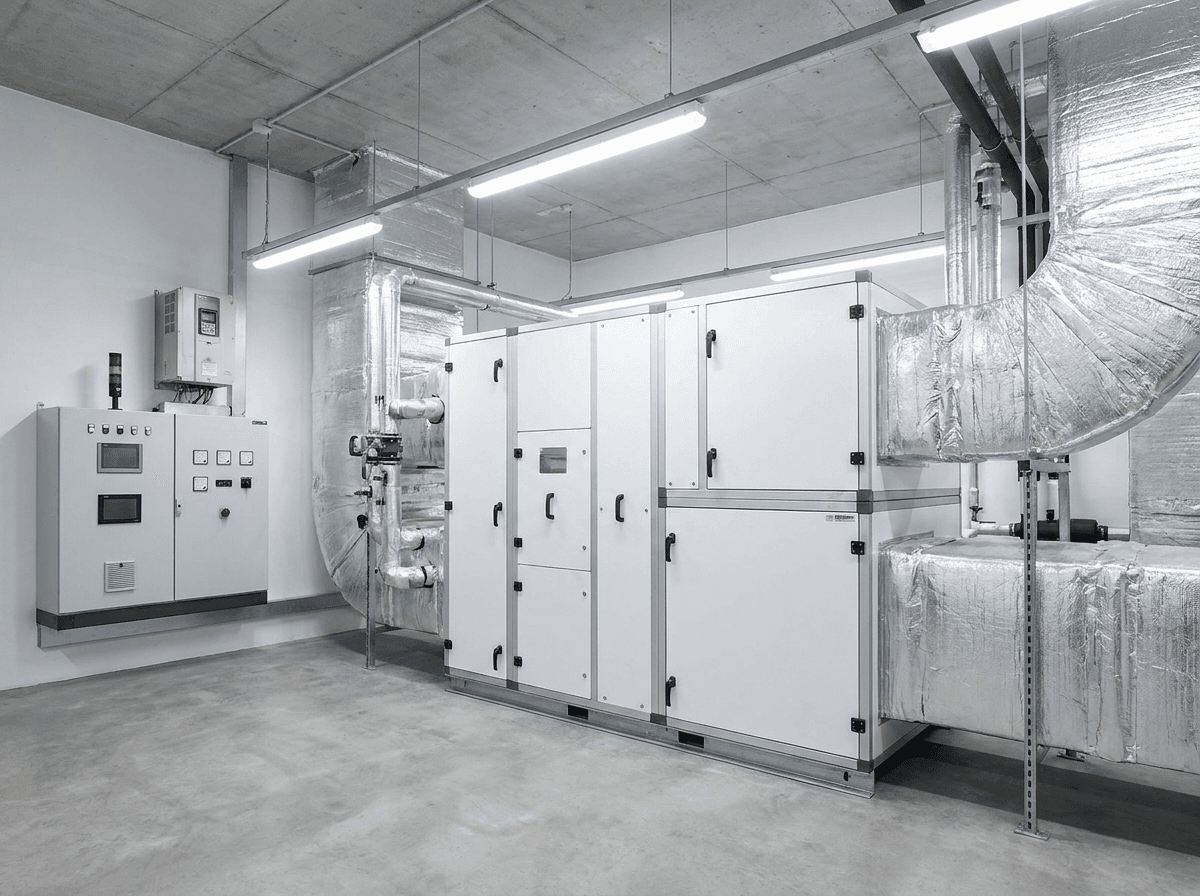

Et færdigt behovsstyret anlæg består af rumfølere pr. rum/zone, VAV-spjæld med spjældmotor, styreautomatik/CTS, et ventilationsaggregat med frekvensstyrede ventilatorer og varmegenvinding, trykkonstant regulering samt indregulering, funktionsafprøvning og aflevering med dokumenterede luftmængder. Kæden ser sådan ud:

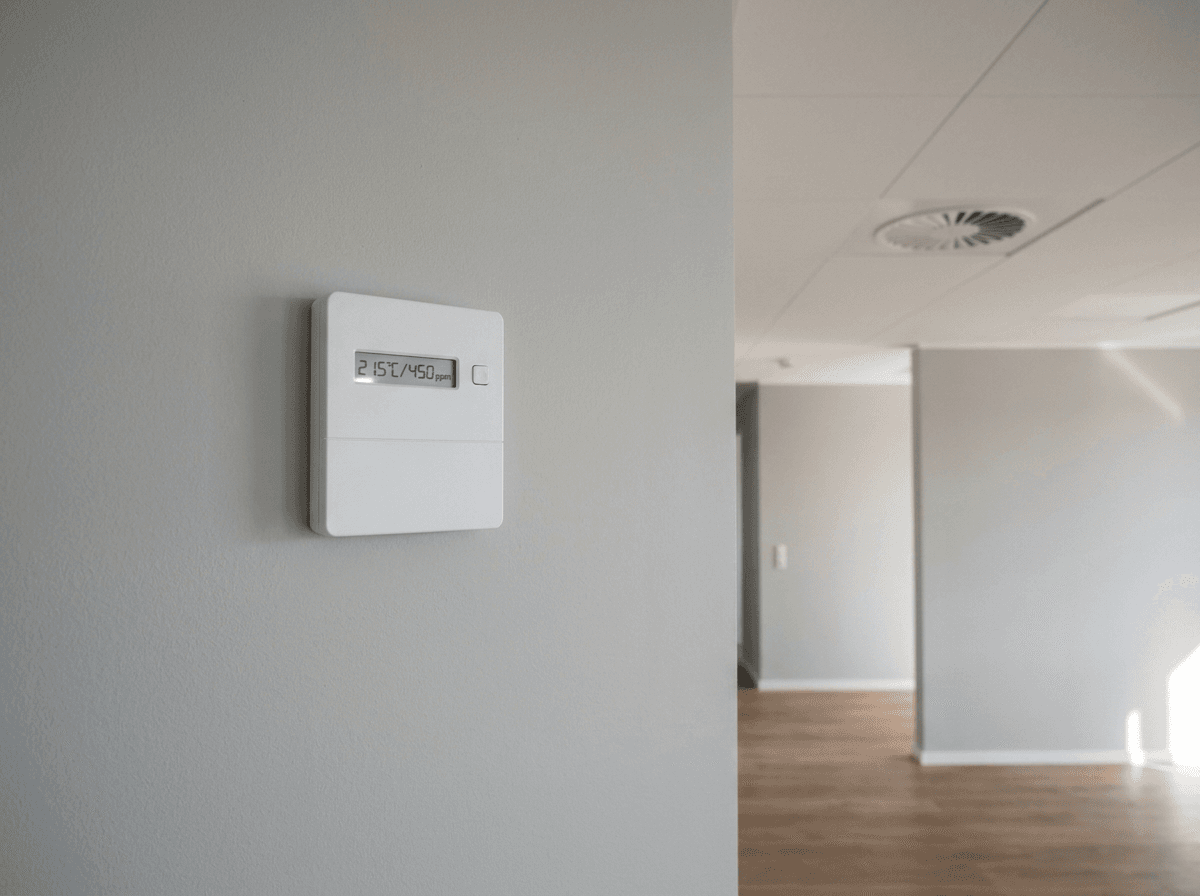

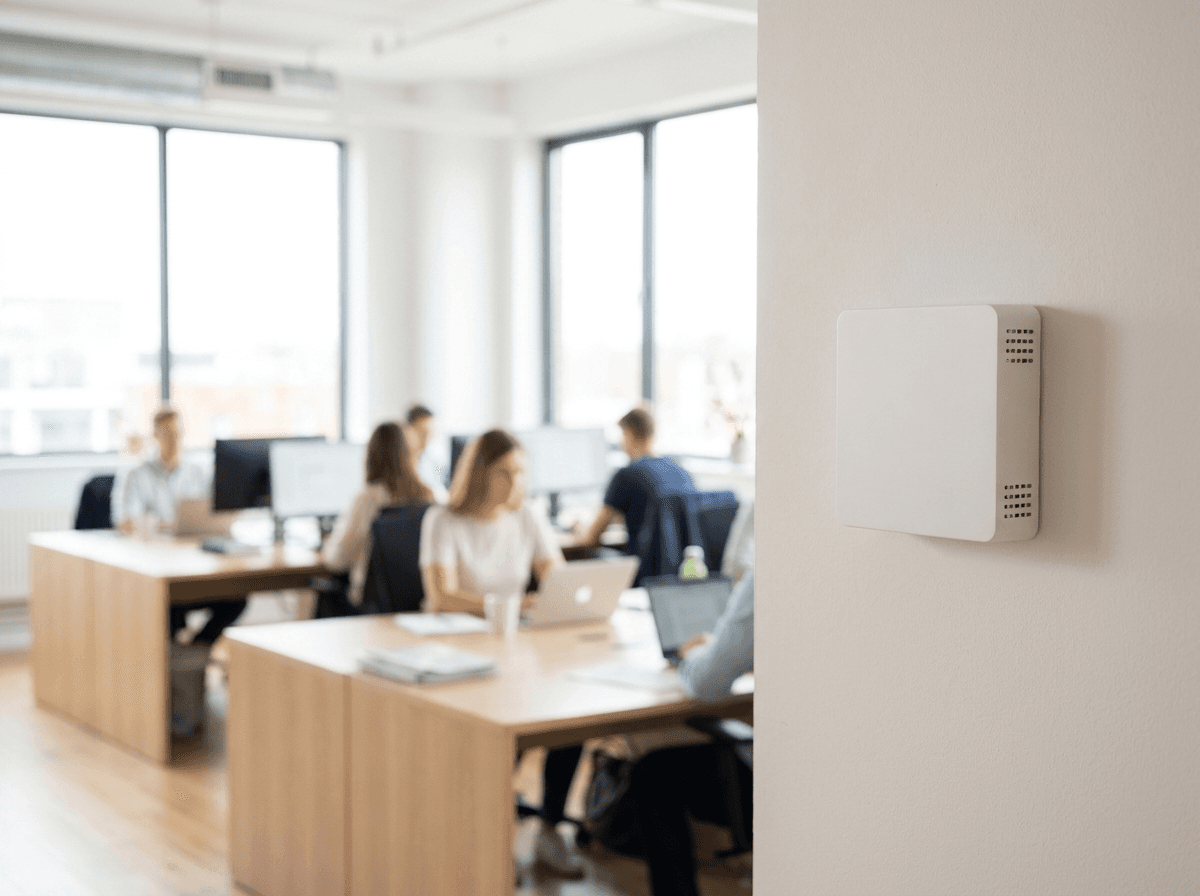

- Sensorer i rummet måler belastningen løbende: CO2-føler (personbelastning/luftkvalitet), temperaturføler (varmelast), PIR/bevægelse (tilstedeværelse) og evt. fugt- eller TVOC-følere.

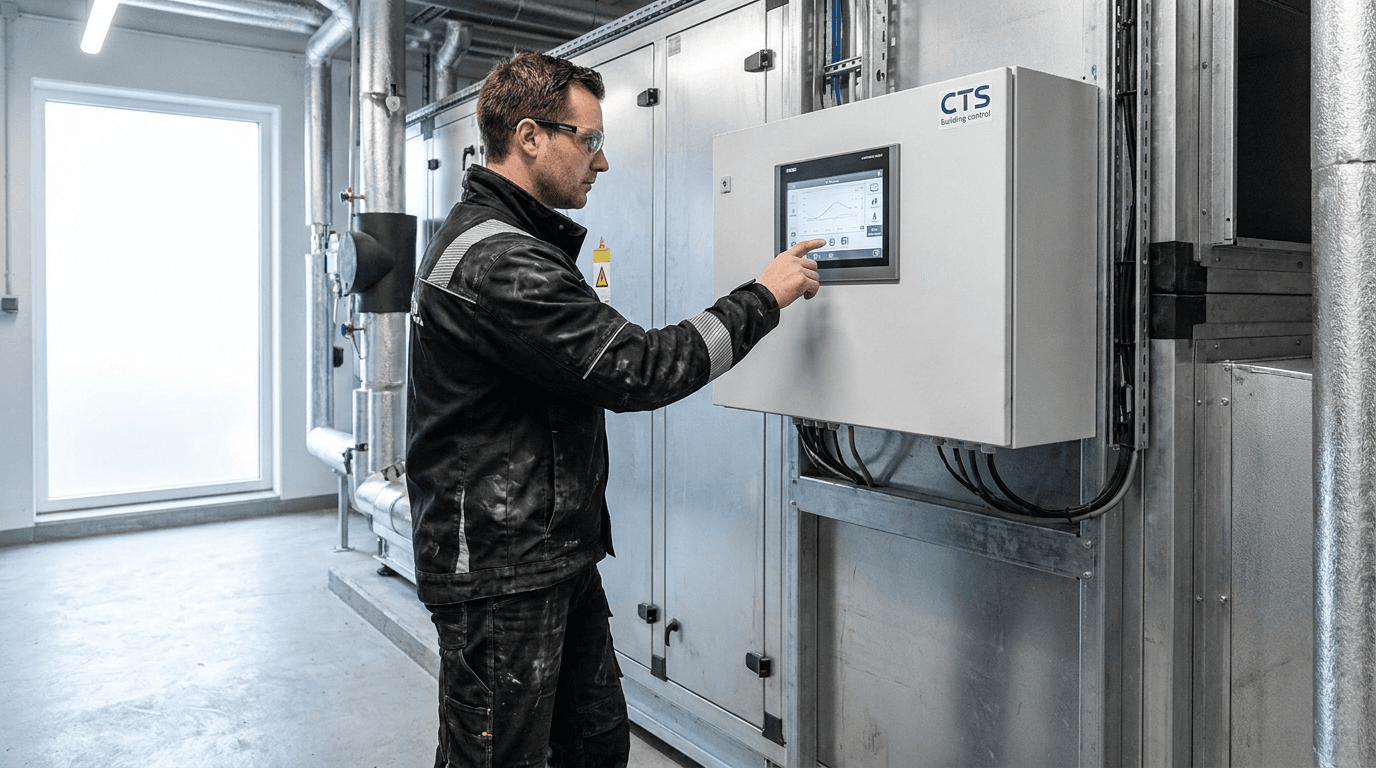

- Styring/automatik (CTS) omsætter målingerne til et setpunkt for luftmængden i hvert rum eller zone.

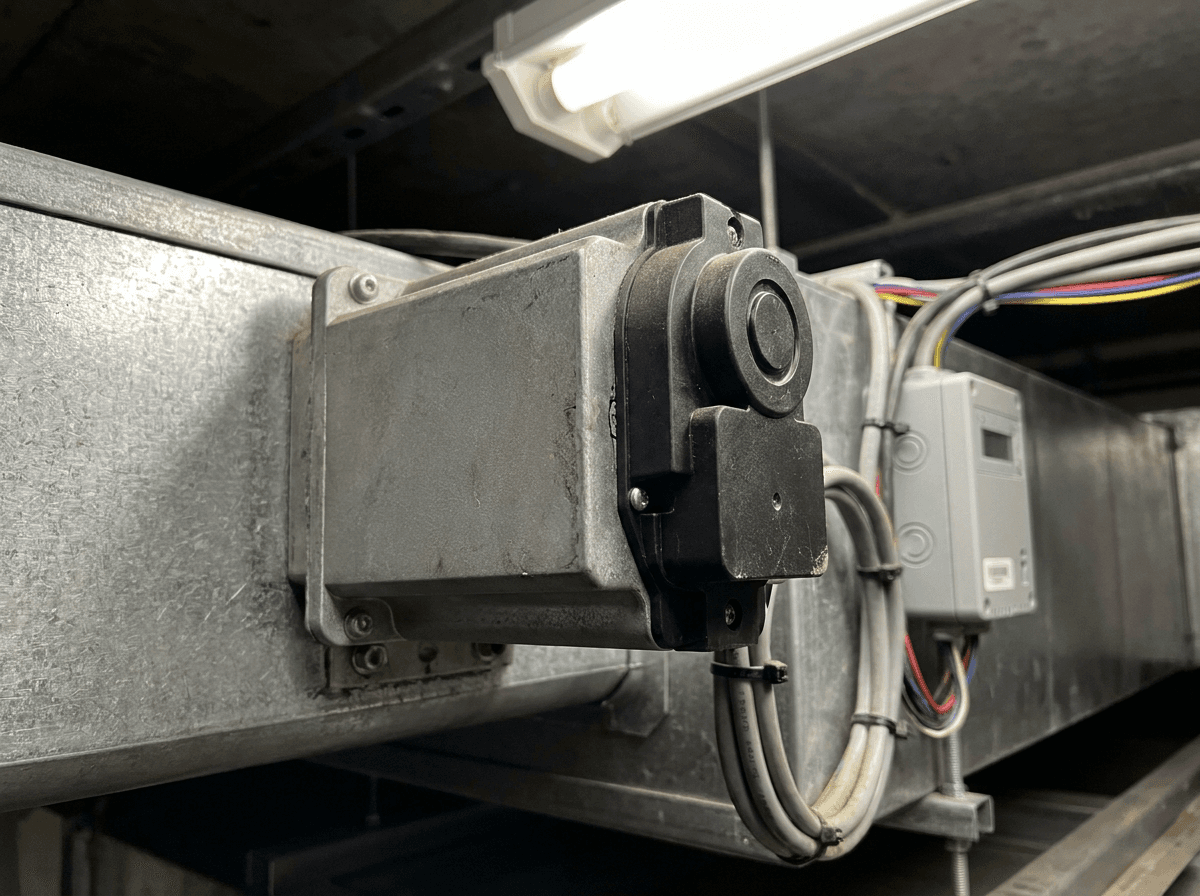

- VAV-spjæld i kanalerne åbner/lukker trinløst og fordeler luften til de rum, der har behov. På spjældene monterer vi bl.a. Belimos VAV-Compact-regulatorer (LMV-D3-MP / NMV-D3-MP), der med indbygget dynamisk trykmåler og MP-Bus regulerer luftmængden pr. zone og melder den faktiske luftmængde tilbage til styringen.
- Ventilator med frekvensomformer justerer det samlede flow og holder et konstant kanaltryk, så anlægget kun leverer den luft, spjældene efterspørger. Til præcis måling og trykkonstant regulering anvender vi bl.a. Lindab UltraLink – Controller FTCU med indbygget spjæld eller Monitor FTMU uden spjæld – der med ultralyd måler den faktiske luftmængde i kanalen.

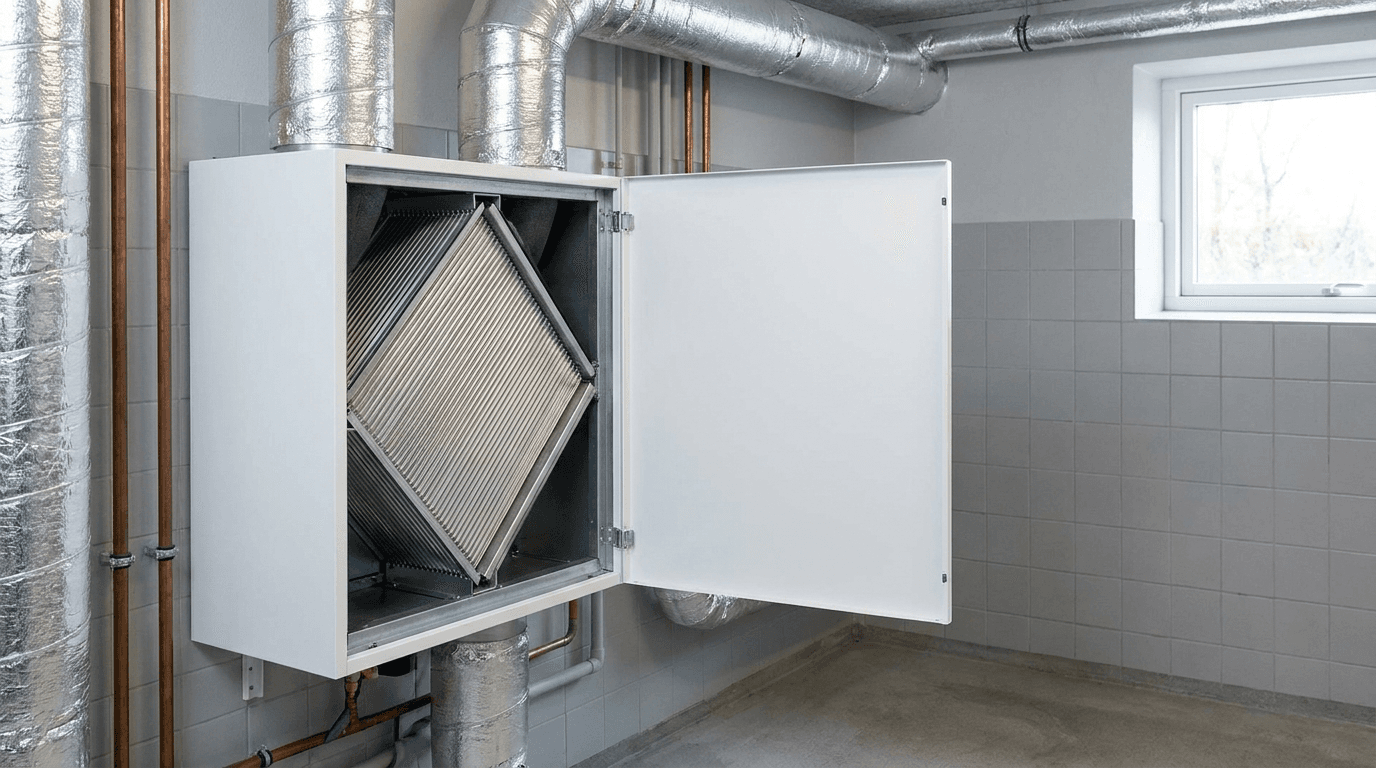

- Varmegenvinding på aggregatet nyttiggør varmen i afkastluften.

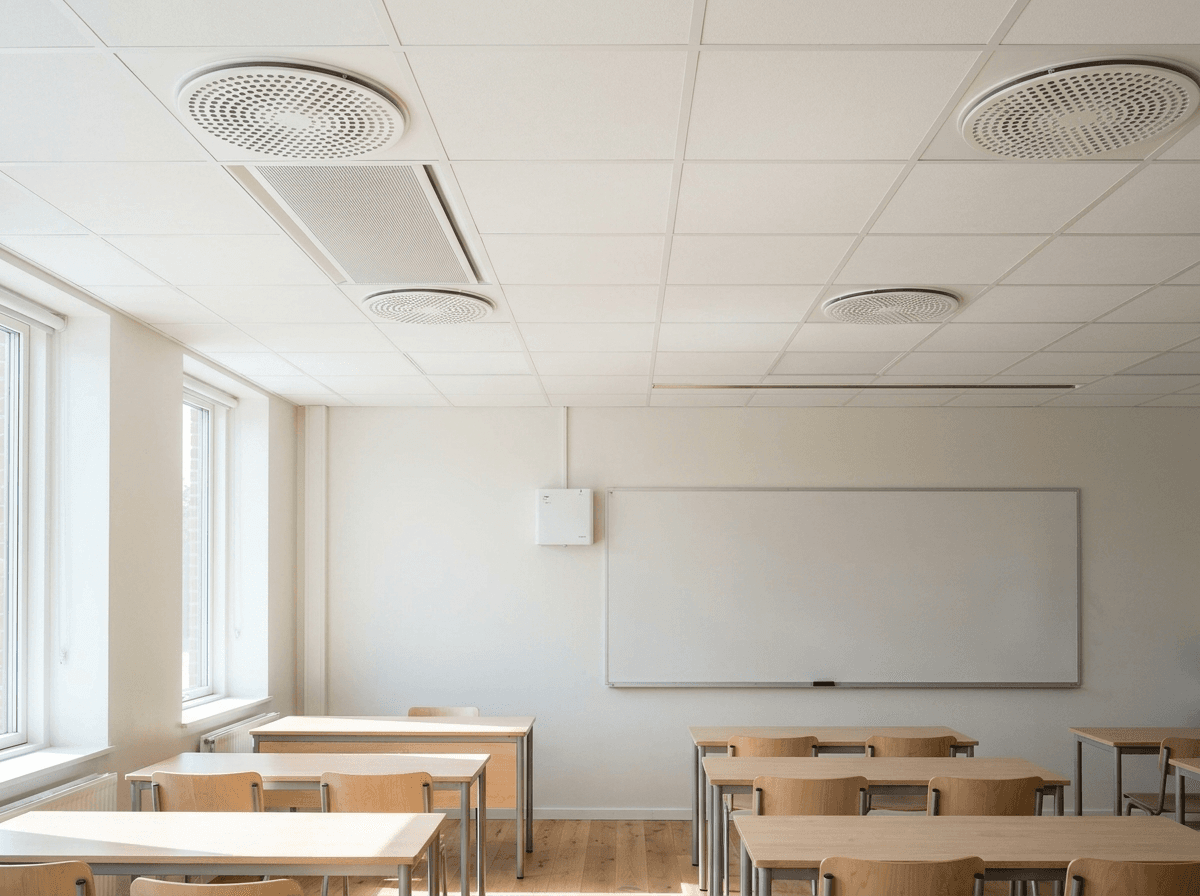

Behovsstyret ventilation i skoler, institutioner og erhverv

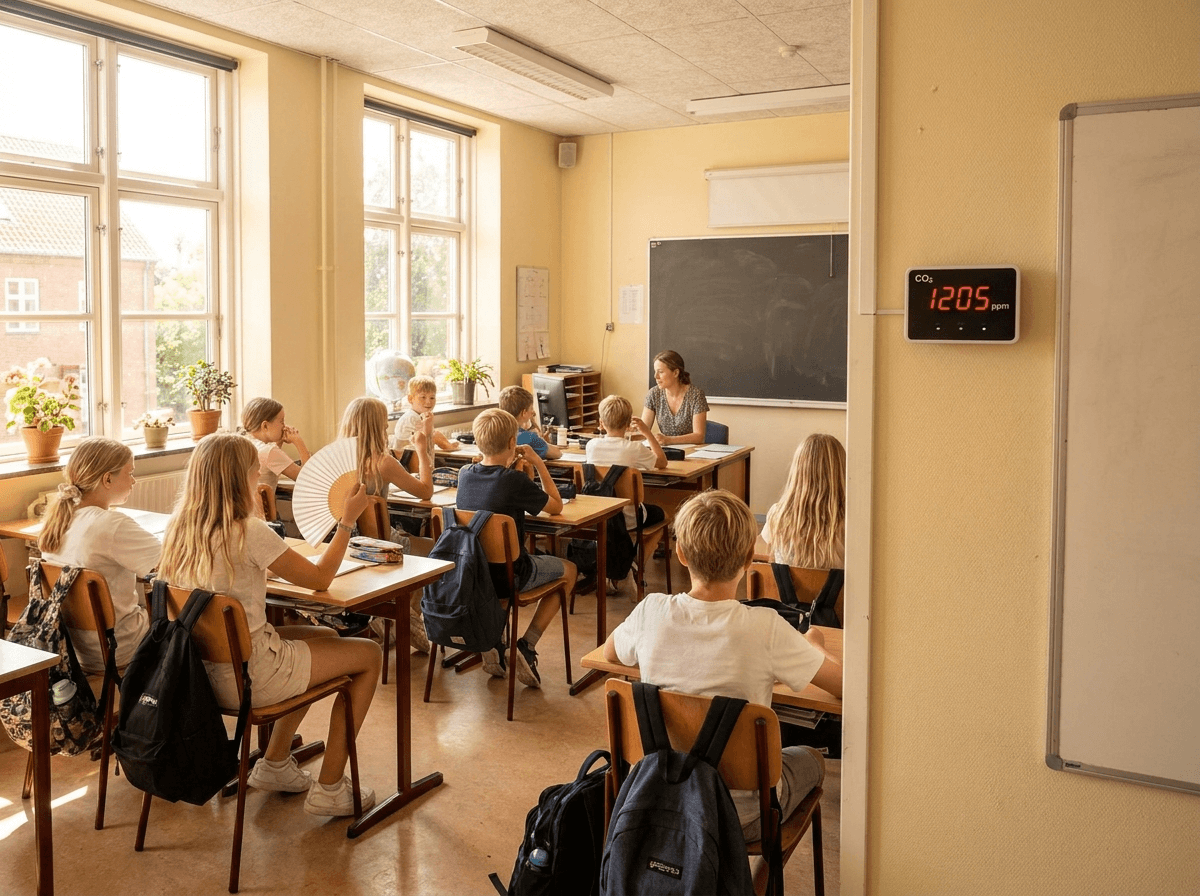

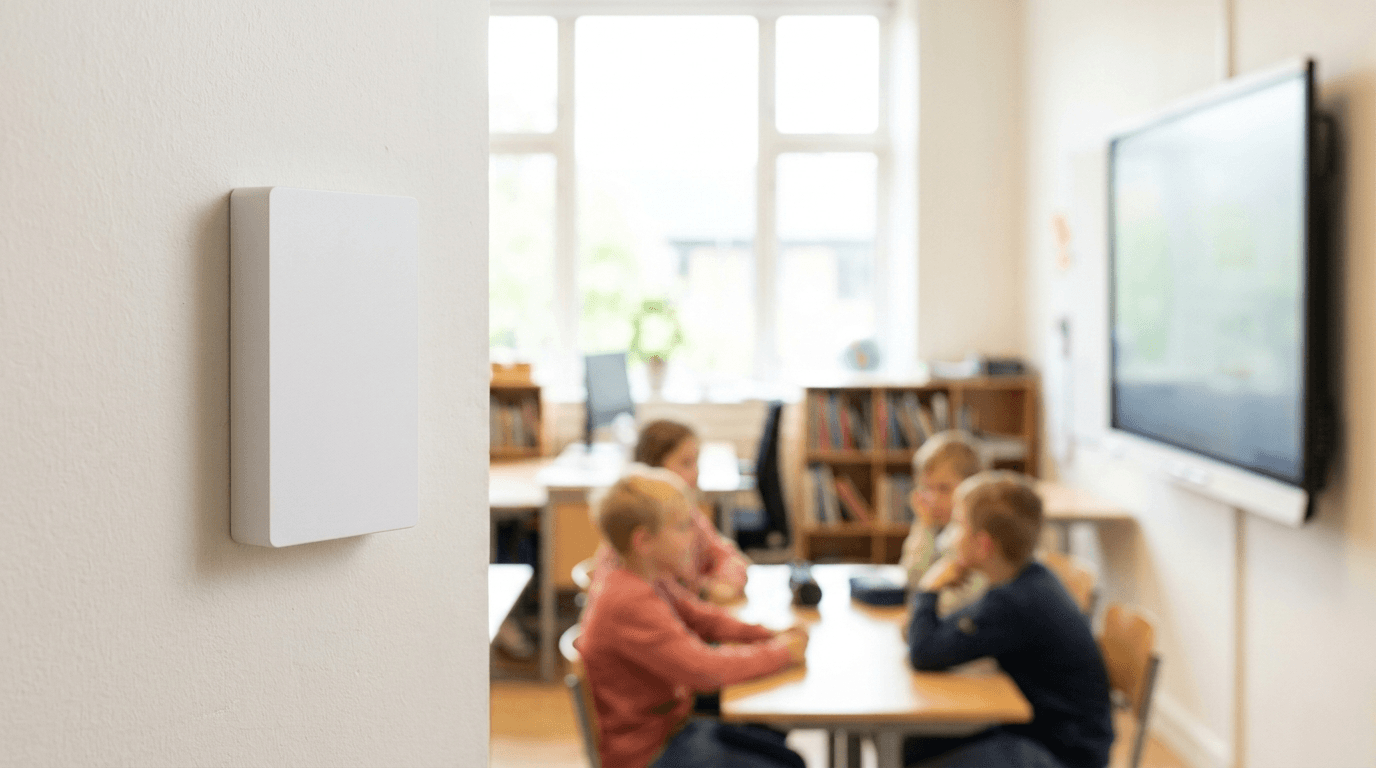

Skoler, daginstitutioner, kontorer og mødelokaler er de klassiske anvendelsesområder: personbelastningen svinger voldsomt over en dag, og fuldt bookede rum ligger ved siden af tomme. Det er præcis den profil, behovsstyret ventilation er skabt til. I daginstitutioner og undervisningslokaler gælder et konkret krav: CO2-indholdet i indeluften må ikke overstige 1.000 ppm ved dimensionerende forhold. CO2-styring sikrer, at der ventileres kraftigt i en fyldt klasse og skrues ned i frikvarterer og ferier – bedre indeklima og lavere driftsudgift. Typiske rum: klasseværelser, sydvendte lokaler, faglokaler, SFO, gymnastiksale og omklædning.
Krav og standarder – kort
Behovsstyret ventilation er ikke bare tilladt, men foreskrevet i BR18 i bygninger og rum, hvor ventilationsbehovet varierer. BR18 tillader varierende/behovsstyret ventilation frem for konstant ventilation, når den gennemsnitlige ventilation i driftstiden er tilstrækkelig, og der ikke opstår perioder med dårlig luftkvalitet. Selve projekteringen og udførelsen følger DS 447 (Ventilation i bygninger), som er den danske standard for komfortventilation, kanaler, aggregat og indregulering. Dimensioneringsgrundlaget kan desuden følge DS/EN 16798-1 (indeklimakategorier, fx kategori II). De præcise krav – luftmængder, kategori, setpunkter og eventuelle brandkrav – fastlægges altid i projektet for den konkrete bygning.
- CO2 maks. 1.000 ppm i daginstitutioner og undervisningslokaler ved dimensionerende forhold.
- Mindstegulv på 0,35 l/s pr. m² gulvareal i driftstiden ved behovsstyring i andre bygninger end boliger (skoler, institutioner, kontorer). I boliger er gulvet 0,30 l/s pr. m², som med CO2- og fugtstyring kan sænkes til 0,15 l/s pr. m², når ingen er hjemme.
- Sensorer med høj pålidelighed, der automatisk kan afgøre, om rummene er i brug.
Sådan hjælper Vilea med behovsstyret ventilation
Vilea er et dansk ventilationsfirma, der projekterer, installerer og servicerer behovsstyret ventilation (CO2/DCV/VAV) til jeres ejendom eller projekt. Vi arbejder for boligforeninger, erhverv, bygherrer, rådgivere og ejendomsadministratorer over hele Sjælland – og resten af landet efter aftale. Vi hjælper med hele forløbet:
- Projektering af den rette løsning (CO2-styret, VAV, kombineret DCV eller decentral) ud fra rummenes brug og bygningens forudsætninger.
- Installation af aggregat, kanaler, VAV-spjæld (fx Belimo VAV-Compact), CO2-følere (fx Belimo 22RTM) og styreautomatik/CTS – med VAV-regulatorer fra Lindab Pascal pr. rum/zone.
- Indregulering og funktionsafprøvning med dokumenterede luftmængder til aflevering – bl.a. med Lindab UltraLink-måling af den faktiske luftmængde i kanalen.

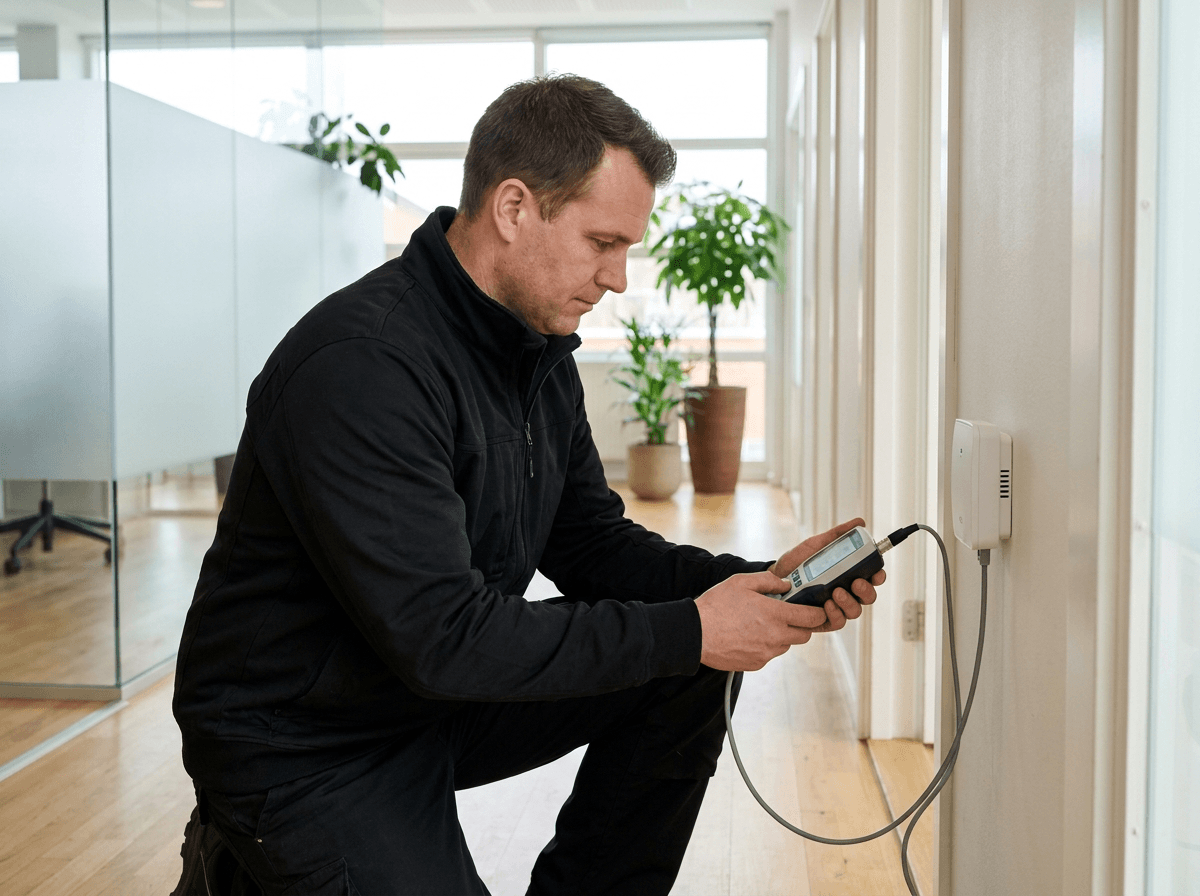

- Service og vedligehold – behovsstyring er kun så god som sine sensorer, så vi kalibrerer CO2-følere, funktionstester spjæld/motorer/automatik og skifter filtre, så anlægget bliver ved med at spare energi og levere godt indeklima.
Hvad er inkluderet?
Fordele ved professionel service
Sundt indeklima
CO2-styring holder luften frisk under 1.000 ppm, når rummet er belastet.
Lavere energiforbrug
Anlægget kører aldrig mere end nødvendigt – mindre el til ventilatorer og varme.
Mindre træk
Ingen overventilation i tomme lokaler betyder mindre træk og bedre komfort.
Dokumenteret aflevering
Indregulering og funktionsafprøvning med dokumenterede luftmængder efter BR18 og DS 447.
Hvorfor vælge os?
Vi tager hele forløbet
Projektering, installation, indregulering og løbende service af behovsstyret ventilation – én leverandør.
Alle DCV-principper
CO2-styret, VAV, temperatur-/PIR-styring, kombineret DCV og decentrale enheder – vi vælger det rette til jeres rum.
Dokumenteret efter reglerne
Vi arbejder efter BR18, DS 447 og DS/EN 16798-1 og leverer dokumenterede luftmængder til aflevering.
Skoler og institutioner
Erfaring med CO2-styring hvor personbelastningen svinger – klasseværelser, SFO, faglokaler og mødelokaler.
Fokus på energi
Behovsstyring og EC-motorer sikrer, at anlægget kun kører når og hvor der er behov.
Service der virker
Vi kalibrerer følere og funktionstester spjæld, så anlægget bliver ved med at spare energi og levere godt indeklima.
