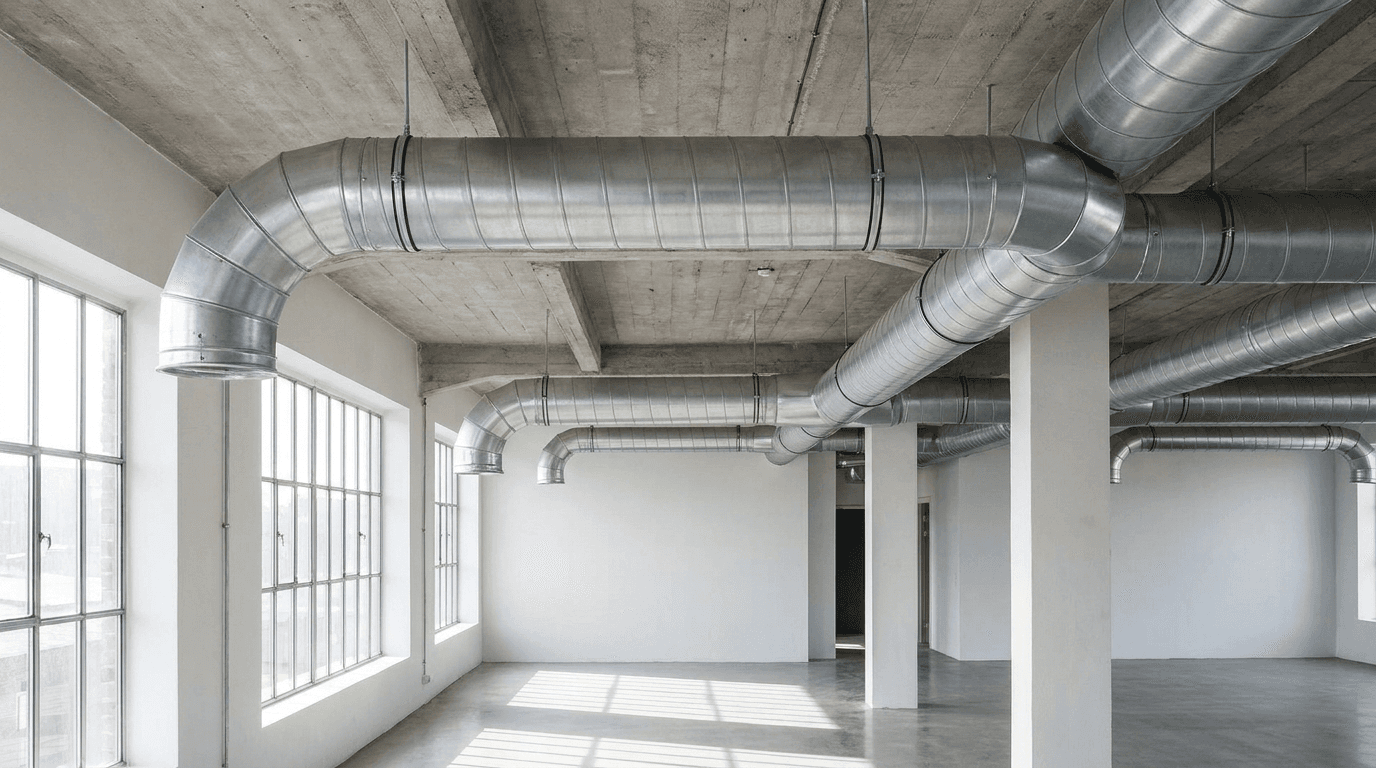

Spirorør og spirokanaler – kanalsystemet der fører luften
Et spirorør er en rund, spiralfalset ventilationskanal af tyndplade, der fører luften fra ventilationsaggregatet ud til rummene. Spirokanaler leveres i faste dimensioner – fx Ø125, Ø150, Ø160 og op – og kan være uisolerede eller isolerede alt efter, hvor de føres. Vilea er et dansk ventilationsfirma, der projekterer, installerer og servicerer komplette kanalsystemer i spirorør – dimensioneret, samlet og tæthedstestet, så anlægget bliver stille og energieffektivt.

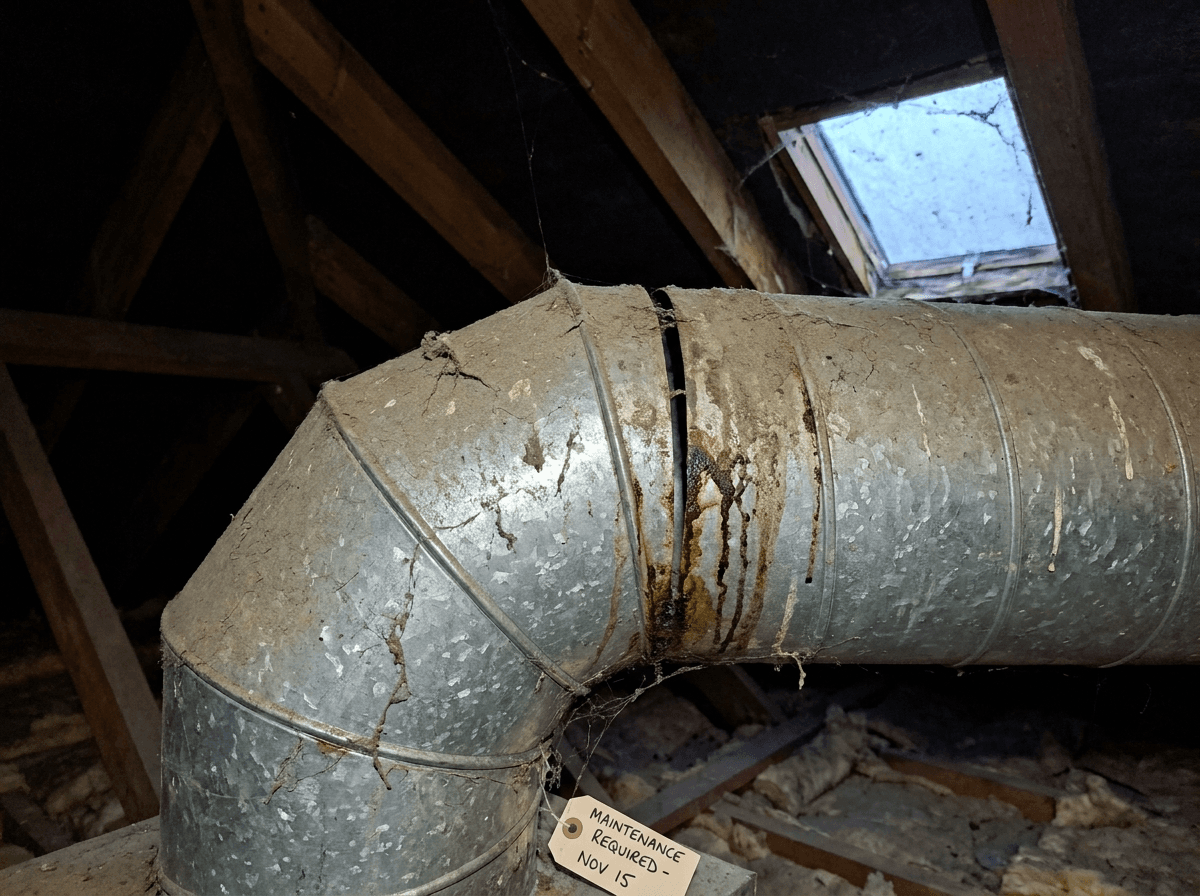

Oplever du disse problemer?
Et spirorør (også kaldet SR eller spiralfalset rør) er en rund, lige ventilationskanal fremstillet af tyndplade, der er falset i en spiral. Det er den mest udbredte kanaltype i moderne ventilation, fordi runde kanaler har lavere tryktab og bedre lufttæthed end firkantede kanaler ved samme luftmængde – og fordi de er hurtige at montere. En spirokanal, eller et kanalsystem, er den samlede installation af spirorør, fittings, samlinger og ophæng, der udgør luftvejen i anlægget. Vilea projekterer, installerer og servicerer komplette kanalsystemer i spirorør i hele Danmark.
Hvad er et spirorør?
Et spirorør er en rund, lige ventilationskanal fremstillet af tyndplade, der er falset i en spiral. Det er den mest udbredte kanaltype i moderne ventilation, fordi runde kanaler er hurtige at montere og har lavere tryktab og bedre lufttæthed end firkantede kanaler ved samme luftmængde.
- Materiale: galvaniseret (varmforzinket) stålplade som standard, typisk med en pladetykkelse fra ca. 0,4–1,5 mm afhængigt af dimension.
- Faste mål: rørene leveres i faste længder på 2, 3 eller 6 meter og i en fast dimensionsrække, så de passer sammen med standard-fittings (bøjninger, T-stykker, reduktioner og spjæld).
- Lindab Safe SR: anerkendt spirorør i galvaniseret stål (også aluminium og rustfrit), der opfylder den tætteste tæthedsklasse D.
- Øland Veloduct: galvaniseret spirorørssystem med fittings med EPDM-gummitætning, der giver hurtig, tæt montage i typegodkendt tæthedsklasse D uden smøre- eller tætningsmasse.

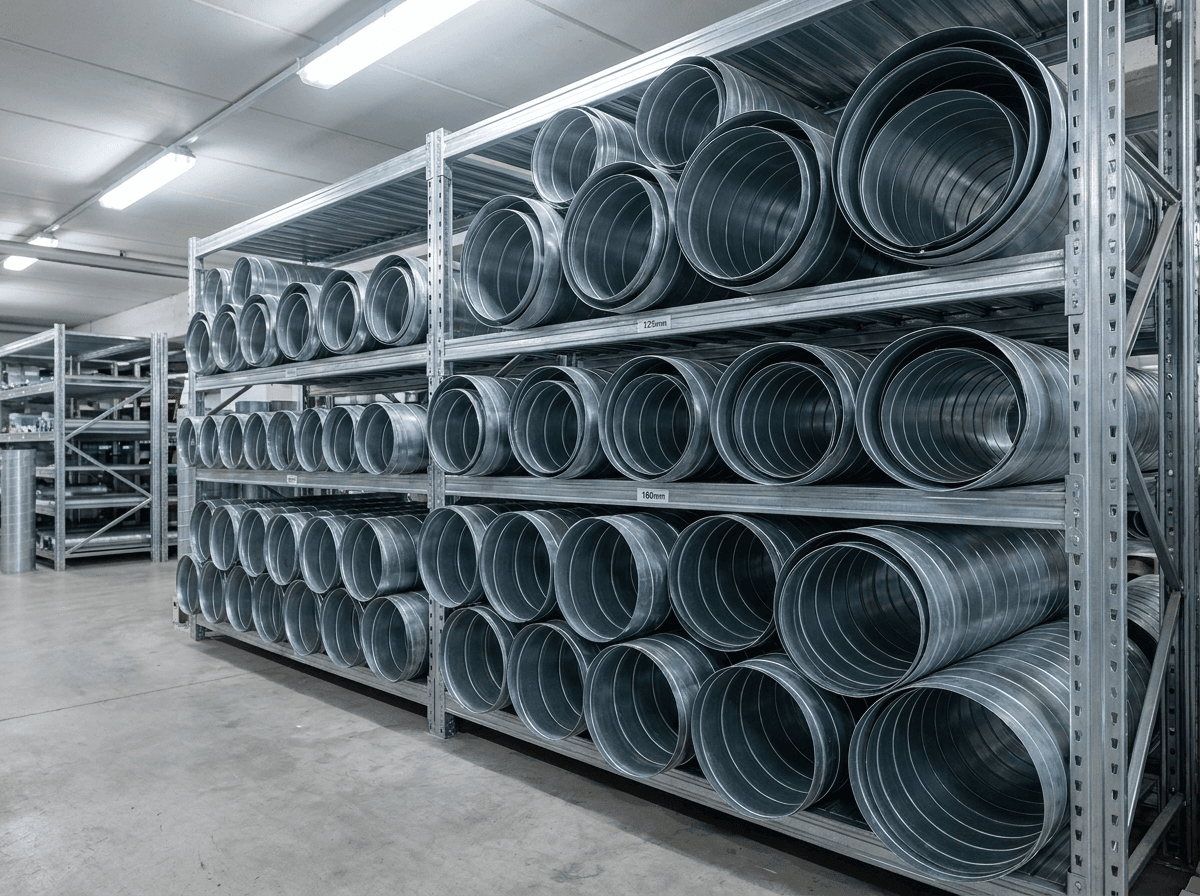

Spirorør-dimensioner – Ø125, Ø150, Ø160 og op
Spirorør fås i en fast dimensionsrække, og valget af dimension er kernen i et godt kanaldesign: luftmængden (m³/h) på hver strækning bestemmer, hvilken rørdiameter der skal bruges. Vælges røret for lille, stiger lufthastigheden, tryktabet og støjen – og anlægget bruger mere energi. Vælges det for stort, koster det unødigt i materiale og plads. Målet er den mindste dimension, der stadig holder tryktabet lavt. Vi vælger den rigtige dimension pr. strækning – fx bruger vi Lindab Safe SR, der fås i hele dimensionsrækken fra Ø63 til Ø1250 mm i standardlængder på 2, 3 og 6 meter, så vi kan ramme præcis den rette diameter (fx Ø125, Ø160 eller Ø200). De mest efterspurgte dimensioner i danske anlæg:
- Spirorør Ø125 – typisk til grenledninger og mindre lokaler/boligventilation, hvor luftmængden er moderat.
- Spirorør Ø150 og Ø160 – de mest brugte arbejdshest-dimensioner til fordelingskanaler og mellemstore rum. Ø160 er ofte standardvalget på hovedgrene i bolig og let erhverv.
- Større dimensioner (Ø200, Ø250, Ø315, Ø400 og op) – til hovedkanaler i erhverv, institutioner og industri, hvor der skal flyttes store luftmængder.
- Mindre dimensioner (Ø63–Ø100) – til korte tilslutninger og enkeltrum.

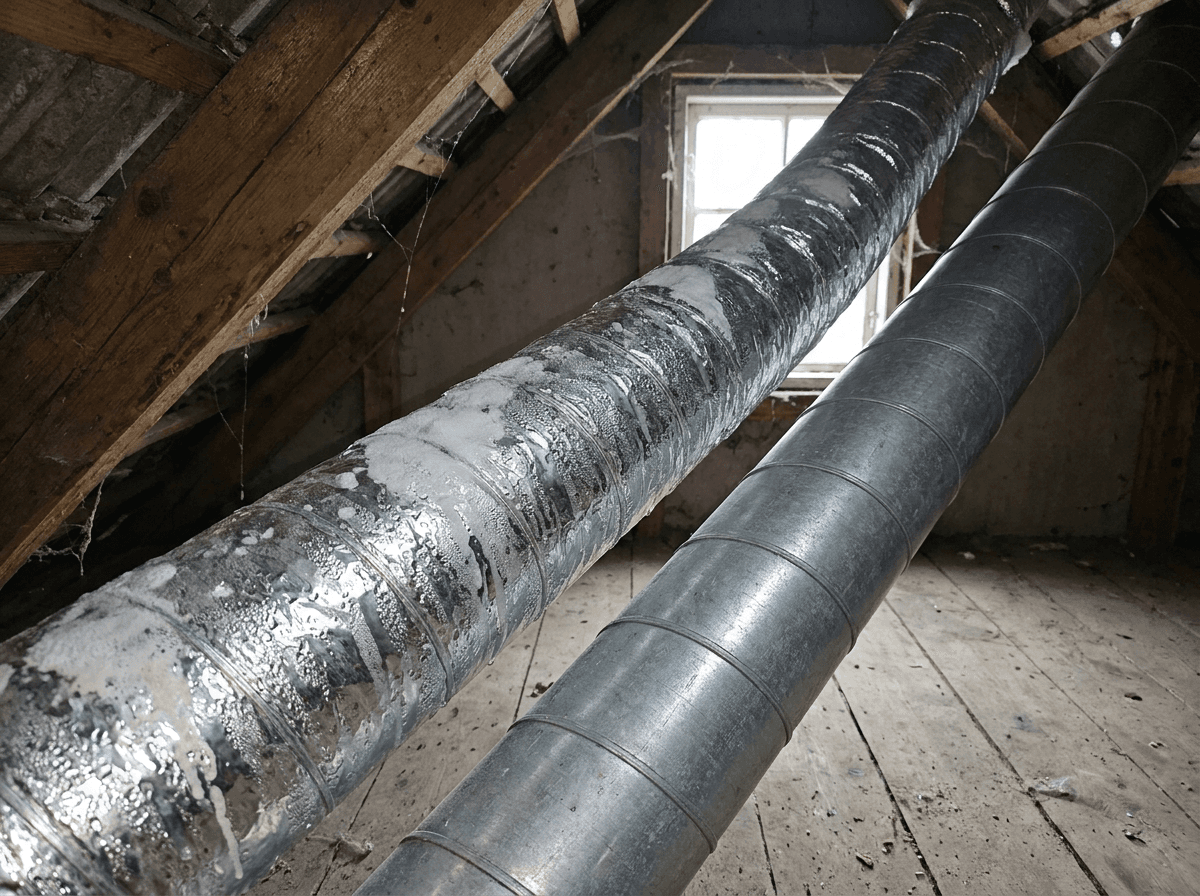

Isoleret spirorør vs. uisoleret – hvornår vælges hvad?
En af de vigtigste beslutninger i kanalføringen er, om spirorøret skal være isoleret eller uisoleret. Det afhænger af, hvor røret føres. Isoleret spirorør fås i de samme dimensioner som uisoleret (Ø125, Ø150, Ø160 osv.), og Vilea vurderer på hver strækning, om der skal isoleres, og med hvilken godstykkelse – det fastlægges i projekteringen ud fra føringsvej og temperaturforhold. Hvor spirorøret føres gennem kolde zoner, kondensisolerer vi kanalen – fx med Ølands køle-/kondensisolering og den vandtætte, UV-bestandige Øland IsoCover-beklædning, der beskytter den tekniske isolering mod fugt og kondens:
- Uisoleret spirorør – bruges, hvor kanalen ligger i den opvarmede del af bygningen, og hvor der hverken er risiko for kondens eller behov for ekstra lyddæmpning. Standardvalget til synlige og skjulte føringer i normalt opvarmede zoner.
- Isoleret spirorør – med fx 25–50 mm kondens-/varmeisolering, bruges hvor kanalen føres gennem kolde eller uopvarmede zoner (koldt loftrum, krybekælder, ude- og afkastkanaler) for at undgå kondens og varmetab. Færdig-isolerede rør gør montagen hurtigere.
- Lyddæmpning – ved lange stræk eller tæt på aggregatet suppleres med lyddæmpere eller lydisolerede kanaler, så anlægget bliver stille i opholds- og soverum.

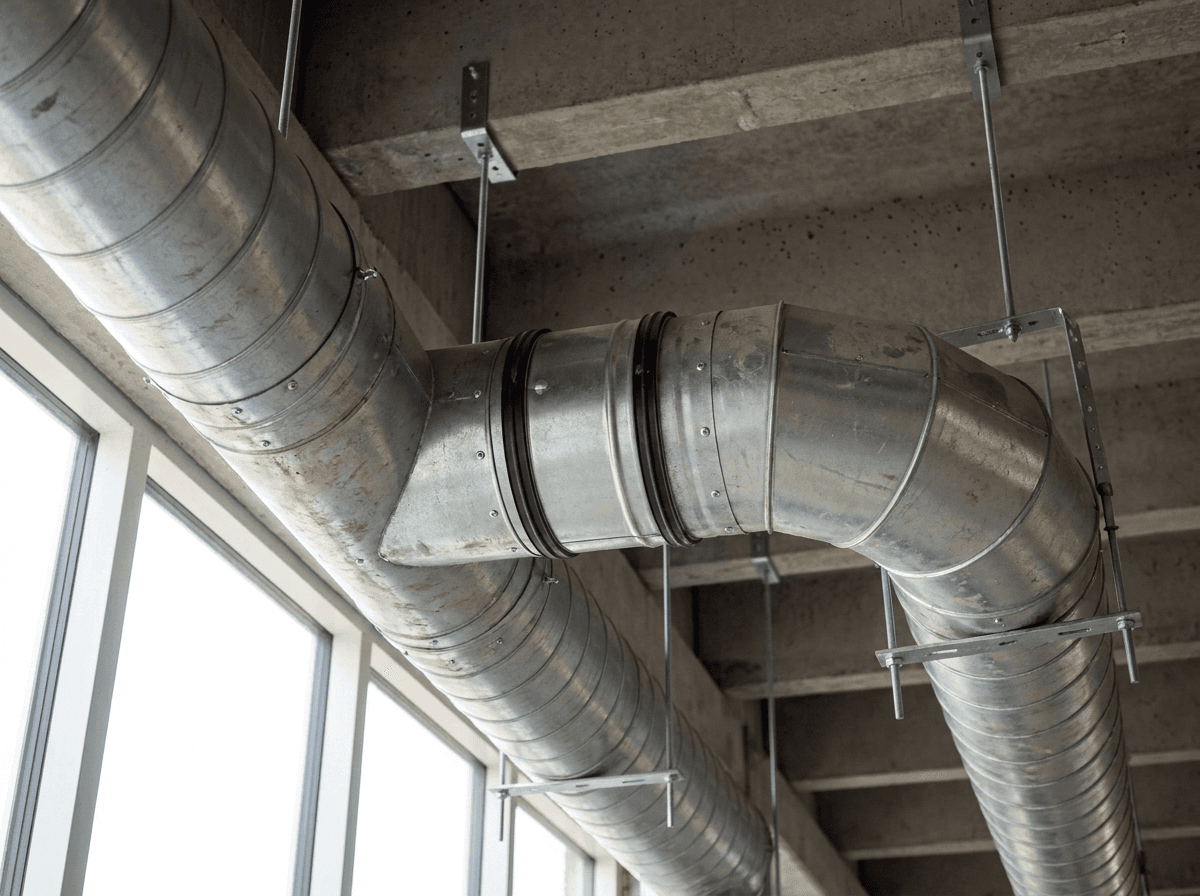

Sådan er en spirokanal opbygget
Et kanalsystem i spirorør er sat sammen af rør, fittings og samlinger, der tilsammen danner en tæt luftvej fra aggregatet til armaturerne i rummene:
- Spirorør (SR) i den valgte dimensionsrække – fx Ø125, Ø150, Ø160, Ø200, Ø250, Ø315 mm og op til store hovedkanaler.
- Fittings – bøjninger, T-rør, grenrør, reduktioner og overgange, der ændrer retning og fordeler luften.

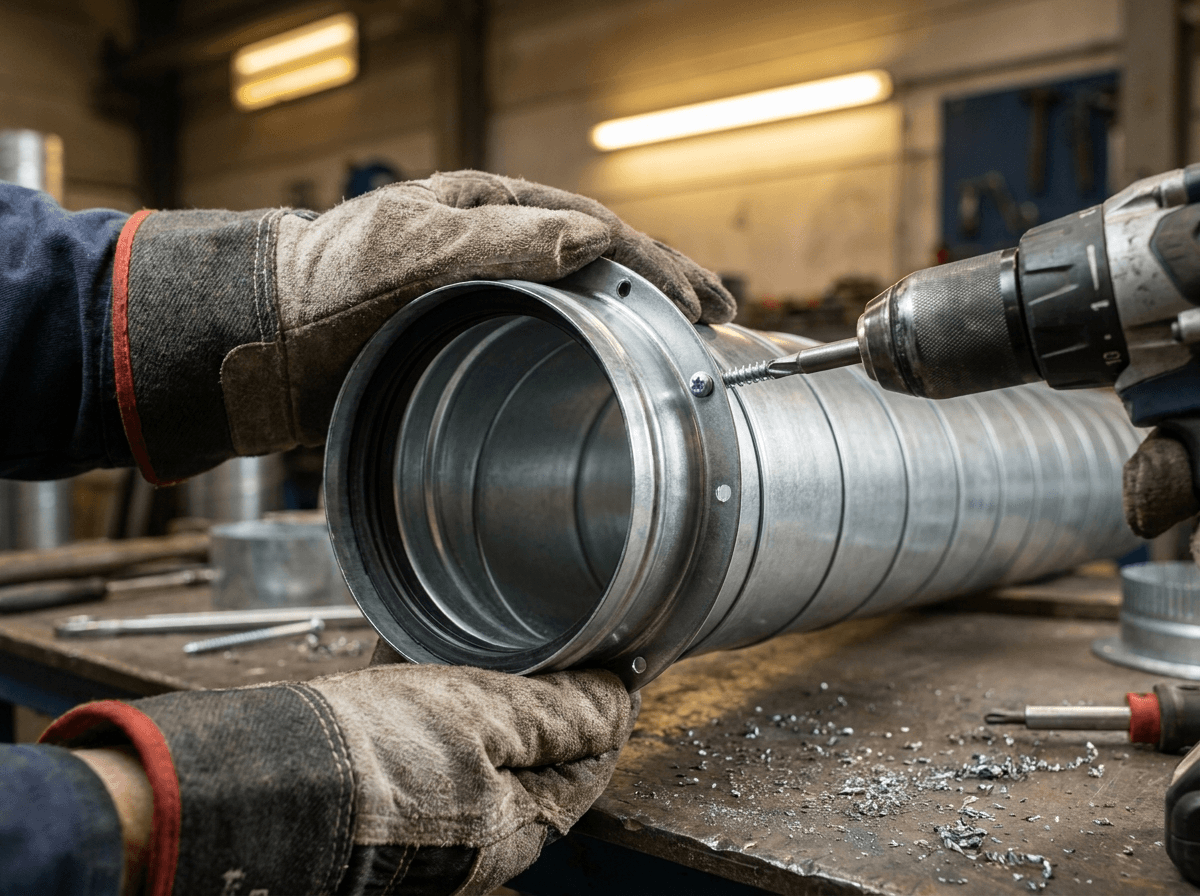

- Samlinger – muffer/nipler med gummitætningsringe (safe-type), der fastgøres med selvborende skruer eller lufttætte popnitter iht. leverandørens montagevejledning.
- Reguleringsspjæld til indregulering af luftmængder pr. gren.
- Ophæng og bæringer med korrekt afstand, så kanalen ikke hænger eller vibrerer.
- Isolering (færdig-isoleret rør eller efterisolering) hvor det kræves mod kondens, varmetab eller for lyddæmpning.
Materialer – galvaniseret, rustfrit og aluminium
Runde spirorør er standardvalget, hvor pladsforholdene tillader det. Hvor loftshøjden er meget begrænset, suppleres med firkantede/rektangulære kanaler; ellers er runde rør førstevalget, fordi de har lavere tryktab, bedre tæthed og hurtigere montage:
- Galvaniseret stål (standard) – til langt de fleste indeklima-anlæg. Galvaniseret og rustfrit spirorør opfylder krav til reaktion på brand (klasse A2-s1,d0) med et smeltepunkt på mindst ca. 850 °C.
- Rustfrit stål – til fugtige, korrosive eller hygiejnekritiske miljøer (fx svømmehaller, storkøkkener, industri).
- Aluminium – hvor lav vægt er en fordel.
Dimensionering og tryktab – kernen i et godt kanaldesign
Rigtig dimensionering er forskellen på et stille, energieffektivt anlæg og et støjende, dyrt et. Luftmængden (m³/h) pr. strækning bestemmer rørdimensionen, og Vilea beregner tryktab og lufthastigheder for hele kanalsystemet, så anlægget kan indreguleres og drives med lavt energiforbrug.
- To dimensioneringsmål: kanalen dimensioneres enten efter en ønsket maksimal lufthastighed (m/s) eller efter et maksimalt tryktab pr. meter (Pa/m).
- Den rette diameter: for små rør giver høj hastighed, højt tryktab, mere støj og større energiforbrug – for store rør koster unødigt i materiale og plads.
- Konstant-tryktab-metoden: systemet dimensioneres efter et fastsat maksimalt tryktab pr. meter (fx i størrelsesordenen ~1 Pa/m som designmål – det konkrete tal fastlægges i projekteringen).
- Komfort i opholdszonen: lav lufthastighed er vigtig – der regnes typisk med under ca. 0,15 m/s ved stillesiddende aktivitet, så trækgener undgås.

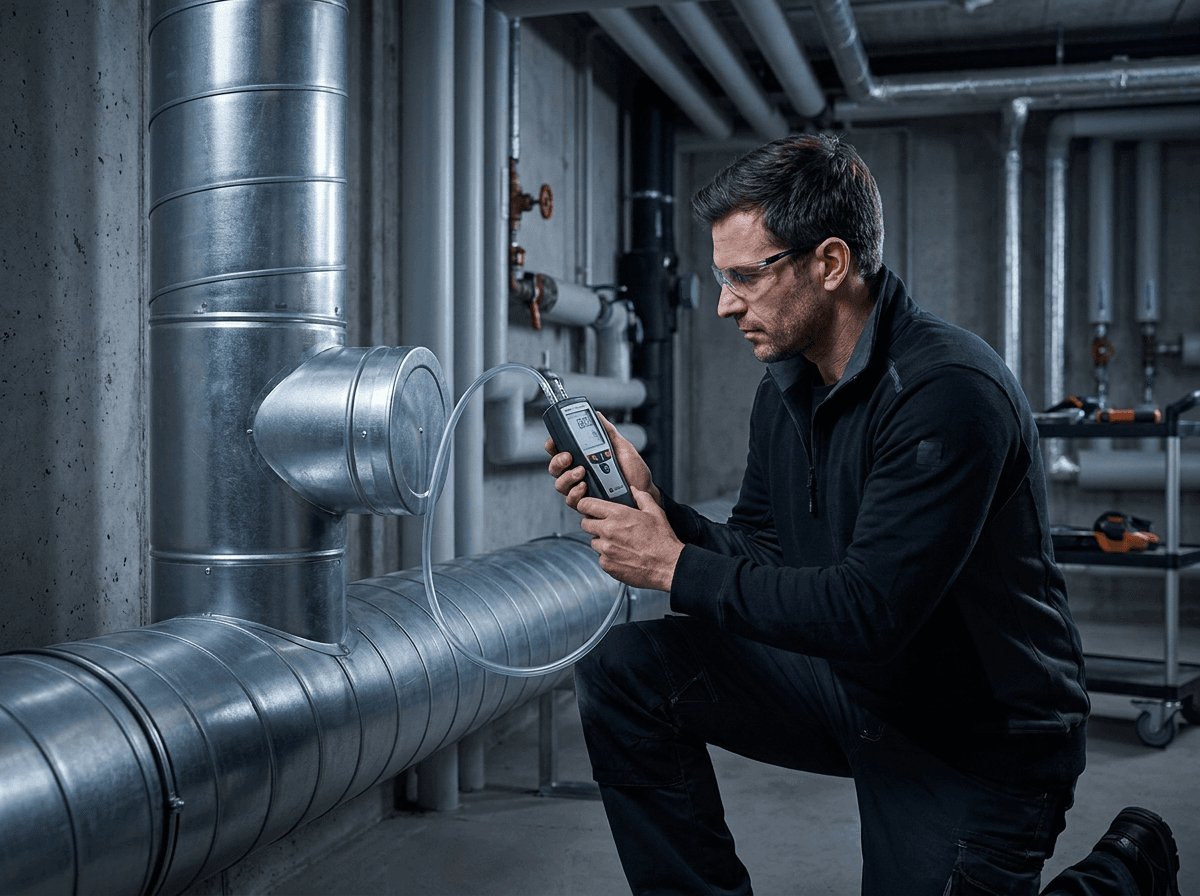

Tæthed – derfor er en tæt spirokanal så vigtig
Utætte kanaler er spild af energi og forringet indeklima. De præcise krav til tæthedsklasse fastlægges altid i den enkelte projektering ud fra bygningens anvendelse og luftmængder:
- Luftspild koster energi – selv små utætheder kan hurtigt betyde, at 5–10 % af luften lækker ud af kanalsystemet. Et luftspild på ca. 10 % kan betyde, at anlægget skal bruge omkring en tredjedel mere energi for at levere den samme luftmængde.
- Tæthedsklasser A–D – kanalsystemers lufttæthed klassificeres i klasse A, B, C og D, hvor klasse D er den tætteste (klasse D svarer til den europæiske ATC 2-benævnelse). Den krævede tæthedsklasse fastlægges i projektet.
- Montagen afgør resultatet – tætheden afhænger i høj grad af korrekt montage: rene rørender, korrekt isatte tætningsringe og det rigtige antal skruer/nitter.
- Dokumenteret tæthed – Vilea kan tæthedsteste (lækagemåle) kanalsystemet og dokumentere, at den krævede tæthedsklasse er overholdt.

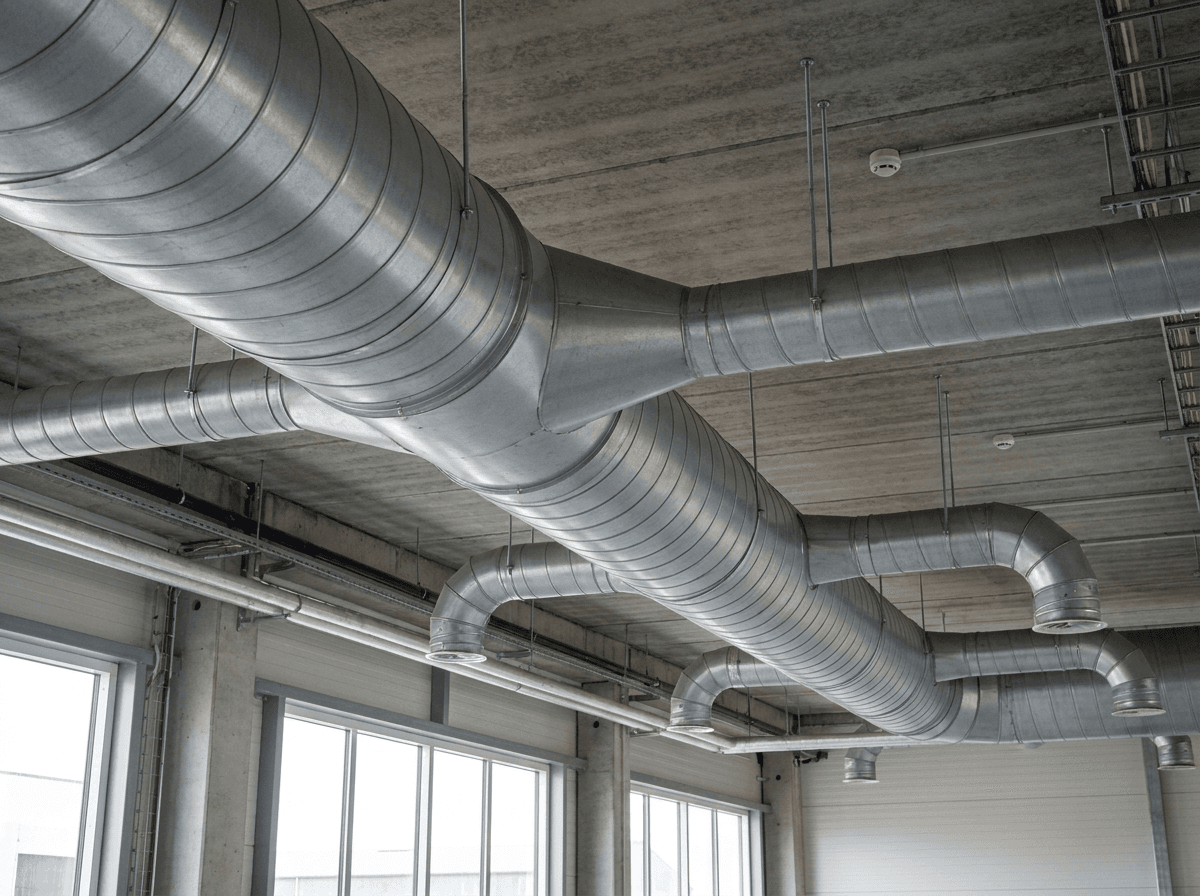

Erhverv og industri – dimensionér efter reel belastning
I erhverv og industri er hovedkanaler ofte store, og fordelingssystemet forgrenet. Her betyder korrekt dimensionering og indregulering ekstra meget for både energi og lydniveau. Vi projekterer kanalsystemet, så luftmængderne fordeles korrekt til hvert rum og zone, og så anlægget kan indreguleres og drives effektivt. Synlige spirorør kan udføres pænt og industrielt, hvor æstetikken er en del af løsningen (fx erhvervslejemål og showrooms).
Sådan hjælper Vilea med spirorør og kanalsystemer
Vilea projekterer, installerer og servicerer komplette kanalsystemer i spirorør – til boligforeninger, erhverv, bygherrer, rådgivere og ejendomsadministratorer. Vi tager ansvar for hele kanalvejen, fra dimensionering til færdigt, tæthedstestet anlæg:
- Projektering – vi beregner luftmængder, tryktab og dimensioner (Ø125, Ø150, Ø160 og op) og vælger isoleret eller uisoleret rør pr. strækning, så anlægget bliver stille og energieffektivt.
- Installation – vores montører leverer og monterer spirorør (fx Lindab Safe SR og Øland Veloduct), fittings, spjæld og ophæng med korrekte, lufttætte samlinger, så den krævede tæthedsklasse holder.
- Isolering og lyddæmpning – vi isolerer kanaler mod kondens og varmetab og indbygger lyddæmpning, hvor det er nødvendigt.
- Service og eftersyn – vi tilbyder eftersyn, indregulering, tæthedskontrol og rens som en del af en serviceaftale, og ved ombygninger tilpasser og udvider vi eksisterende spirokanaler, så nye luftmængder passer til det oprindelige system.
Hvad er inkluderet?
Fordele ved professionel service
Lavere tryktab
Runde spirorør har lavere tryktab end firkantede kanaler ved samme luftmængde – mindre energi til ventilatoren.
Op mod 1/3 sparet energi
Et tæt kanalsystem undgår luftspild – 10 % lækage kan alene koste ca. en tredjedel mere ventilatorenergi.
Stille anlæg
Korrekt dimensionering og lav lufthastighed i opholdszonen holder trækgener og støj væk.
Dokumenteret tæthed
Vi tæthedstester kanalsystemet og dokumenterer, at den krævede tæthedsklasse (op til klasse D) er overholdt.
Hvorfor vælge os?
Vi tager hele kanalvejen
Fra dimensionering og materialevalg over montage til færdigt, tæthedstestet anlæg – én leverandør for hele kanalsystemet.
Rigtig dimension pr. strækning
Vi beregner luftmængde, tryktab og lufthastighed og vælger den rette diameter, så anlægget bliver stille og energieffektivt.
Isoleret eller uisoleret
Vi vurderer hver strækning og vælger isoleret rør, hvor der er risiko for kondens eller varmetab i kolde zoner.
Lufttætte samlinger
Rene rørender, korrekte tætningsringe og det rette antal skruer/nitter – så den krævede tæthedsklasse holder i praksis.
Dokumenteret med lækagemåling
Vi tæthedstester kanalsystemet og afleverer dokumentation for tæthedsklassen til bygherre og rådgiver.
Landsdækkende service
Teknikere i hele Danmark – nyanlæg, ombygning, indregulering, rens og serviceaftaler på eksisterende spirokanaler.
